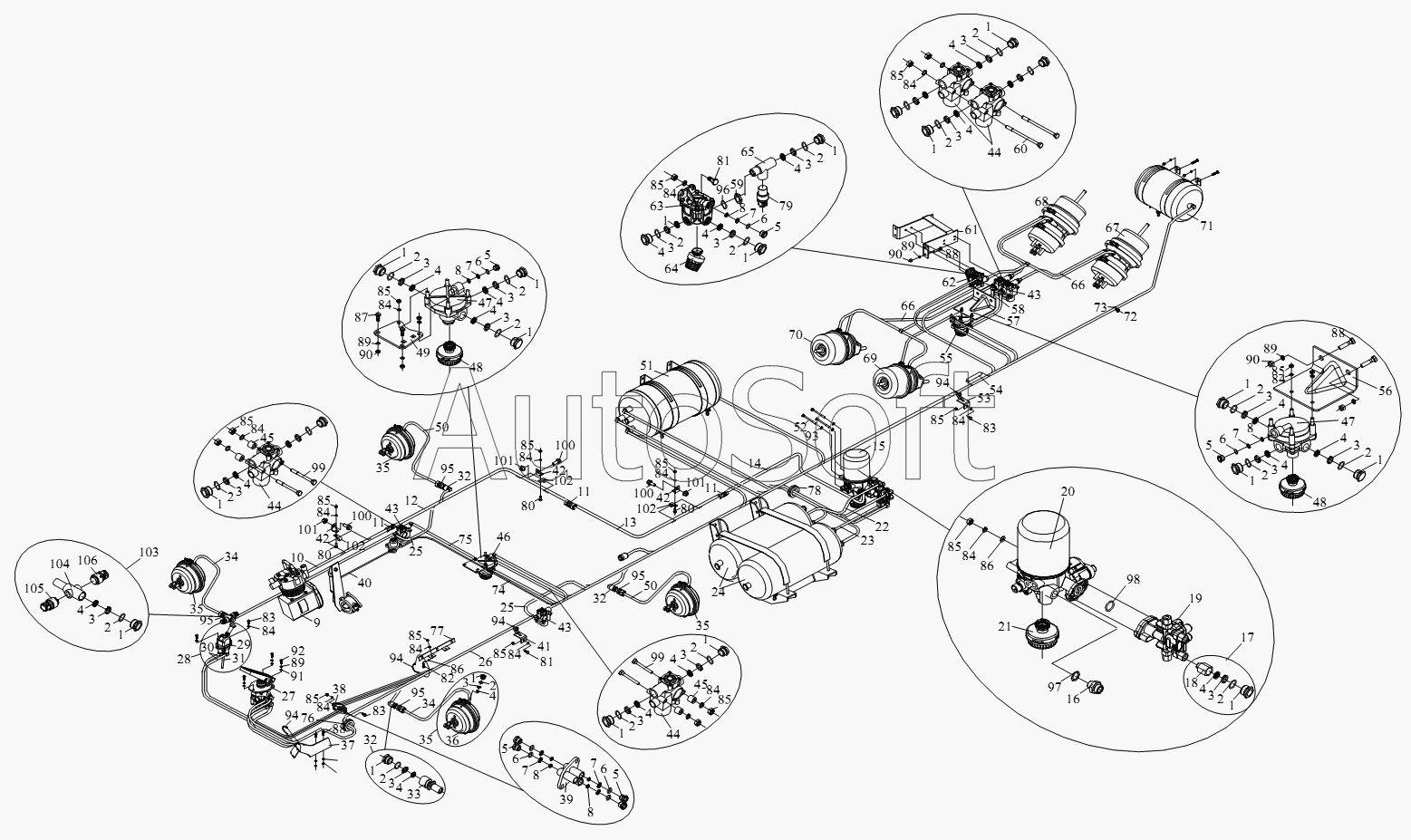

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Тормозная магистраль
24
25
25
26
27
28
29
30
31
32
32
32
33
34
34
35
35
35
35
36
37
38
39
40
41
42
42
42
43
43
43
44
44
44
45
45
46
47
47
48
48
49
50
50
51
52
53
54
55
56
57
58
59
59
59
60
61
62
63
64
65
66
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
80
80
81
81
82
83
83
83
84
84
84
84
84
84
84
84
84
84
84
84
84
84
85
85
85
85
85
85
85
85
85
85
85
85
85
85
86
86
87
88
88
88
89
89
89
90
90
90
91
92
93
94
94
94
94
95
95
95
95
96
97
98
99
100
100
100
101
101
101
102
102
102
103
104
105
106
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24 | 3***1 | Воздушный резервуар с блоком клапана в сборе | |
| 25 | 3***B | Впускной воздушный трубопровод в | |
| 26 | 3***A | Трубопровода в сборе | |
| 27 | 3***B | Тормозной клапан с переносным соединением в сборе | |
| 28 | 3***6 | Клапан с пневмопроводами | |
| 29 | 3***0 | Клапан | |
| 30 | 3***6 | Ручной тормоз | |
| 31 | 3***0 | Выпускной клапан | |
| 32 | 3***7 | Штуцер | |
| 33 | 3***7 | Штуцер | |
| 34 | 3***2 | Перевозочный воздушный шланг первого тормоза в сборе | |
| 35 | 3***3 | Пружинный тормозной цилиндр с переносным соединением в сборе | |
| 36 | 3***3 | Передняя тормозная палата в сборе | |
| 37 | 3***B | Стойка - трубопровода | |
| 38 | 3***5 | Многоканальное соединения | |
| 39 | 3***7 | Многоканальное соединение | |
| 40 | 3***2 | Впускной воздушный трубопровод в сборе | |
| 41 | 3***2 | Стойка трубопроводов | |
| 42 | 3***2 | Кронштейн пневмопровода | |
| 43 | 3***A | Электромагнитный клапан задней ABS с быстросоединительным соединением в сборе | |
| 44 | 3***A | Электромагнитный клапан | |
| 45 | 3***B | Прокладной кусок для электромагнитного клапана ABS | |
| 46 | 3***A | Последовательный клапан переднего моста с глушителем и стойкой в сборе | |
| 47 | 3***A | Ускорительный клапан в сборе | |
| 48 | 3***A | Глушитель в сборе | |
| 49 | 3***C | Стойка - последовательный клапан переднего моста | |
| 50 | 3***2 | Тормозной рукав в сборе - передний тормоз | |
| 51 | 3***A | Двухконтурный воздушный резервуар со штуцером в сборе | |
| 52 | 3***3 | Болт | |
| 53 | 3***2 | Кронштейн пневмопровода | |
| 54 | 3***G | Чехол | |
| 55 | 3***A | Последовательный клапан с глушителем в сборе | |
| 56 | 3***A | Стойка - последовательный клапан | |
| 57 | 3***D | Труба сборки - Echizen левый ABS предохранительный клапан | |
| 58 | 3***D | Перевозочный трубопровод в сборе - передний последовательный клапан к правой ABS | |
| 59 | 3***H | Уплотнение | |
| 60 | 3***7 | Болт крепления электромагнитного клапана | |
| 61 | 3***A | Стойка - электромагнитный клапан среднего и заднего мостов | |
| 62 | 3***3 | Ускорительный клапан | |
| 63 | R***0 | Ручной последовательный клапан в сборе | |
| 64 | R***2 | Глушитель в сборе | |
| 65 | 3***8 | Штуцер | |
| 66 | 3***A | Трубопровода среднего и заднего мостов | |
| 67 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 68 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 69 | 3***3 | Левый пружинный тормозной цилиндр в сборе | |
| 70 | 3***3 | Правый пружинный тормозной цилиндр в сборе | |
| 71 | 3***8 | Ресивер с клапаном в сборе | |
| 72 | 3***0 | Кронштейн | |
| 73 | 3***0 | Зажим | |
| 74 | 3***2 | Впускной воздушный трубопровод в сборе - левый | |
| 75 | 3***B | Впускной воздушный трубопровод в сборе - правый | |
| 76 | 1***0 | Резиновое защитное кольцо | |
| 77 | 3***7 | Держатель трубки | |
| 78 | 3***H | Резиновое уплотнительное кольцо | |
| 79 | 3***D | Выключатель тревоги пневматического стояночного тормоза в сборе | |
| 80 | C***0 | Болт | |
| 81 | C***0 | Болт | |
| 82 | C***5 | Болт | |
| 83 | C***0 | Болт | |
| 84 | Q***8 | Пружинная шайба | |
| 85 | C***8 | Гайка | |
| 86 | Q***8 | Шайба | |
| 87 | C***5 | Болт | |
| 88 | C***5 | Болт | |
| 89 | Q***0 | Пружинная шайба | |
| 90 | C***0 | Гайка | |
| 91 | Q***0 | Шайба | |
| 92 | C***5 | Болт | |
| 93 | Q***2 | Пружинная шайба | |
| 94 | T***6 | Пластмассовый хомут | |
| 95 | C***0 | Гайка | |
| 96 | Q***E | Резиновое уплотнительное кольцо круглого сечения | |
| 97 | C***2 | Уплотнительное кольцо | |
| 98 | C***A | Резиновое уплотнительное кольцо круглого сечения | |
| 99 | C***0 | Шестигранный загибочный болт | |
| 100 | Q***5 | Шестигранный фланцевый болт | |
| 101 | C***4 | Гайка | |
| 102 | Q***8 | Однотрубчатый хомут | |
| 103 | 3***2 | Четырехходовое соединение в сборе | |
| 104 | 3***2 | Четырехходовое соединение | |
| 105 | 3***A | Выключатель тормозной лампы в сборе | |
| 106 | 3***7 | Выключатель тормоза |
