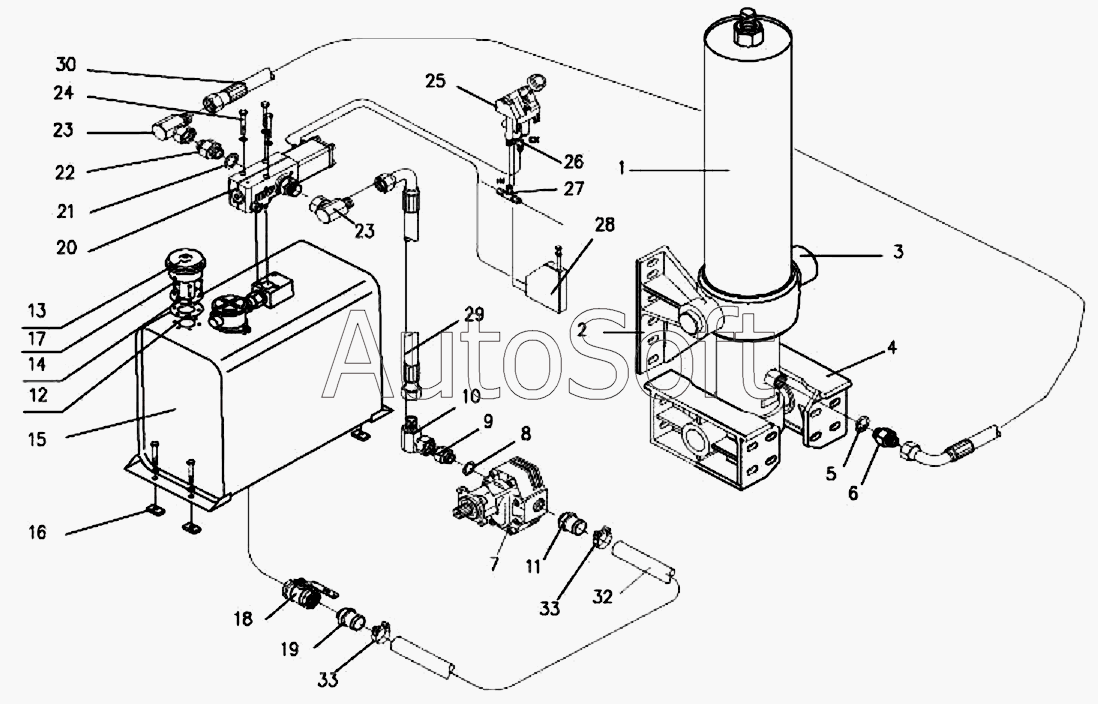

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Топливный цилиндр «Хайао» и схема установки системы
19
33
33
32
16
15
30
29
28
27
26
25
24
23
23
22
21
20
1
18
17
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***9 | Топливный цилиндр модель FC191-4-05460-004A-K0435 | |
| 2 | 0***6 | Сварная стойка топливного цилиндра | |
| 3 | 0***8 | Сварная стойка топливного цилиндра | |
| 4 | 0***A | Сварная стойка шасси | |
| 5 | 0***8 | Уплотнительное кольцо | |
| 6 | 0***3 | Непосредственное соединение | |
| 7 | 5***2 | Шестеренной насос 100L - BI - 4H | |
| 8 | 0***4 | Комбинированная шайба 1 1/4 дюйм | |
| 9 | 0***7 | Непосреднее соединение 1/4 дюйм | |
| 10 | 0***2 | Прямоугольное соединение | |
| 11 | 1***5 | Непосредственное соединение | |
| 12 | 0***6 | Шайба воздушного фильтра | |
| 13 | 0***6 | Воздушный фильтр | |
| 14 | 0***A | Повышенный фланец топливного бака в сборе | |
| 15 | 5***0 | 148L/120L-CM-MP-RF-LI | |
| 16 | 0***0 | Амортизационный кусок топливного бака | |
| 17 | 5***5 | Комбинированный болт М5х25 | |
| 18 | 1***0 | Шариковый клапан | |
| 19 | 1***5 | Непосредственный штуцер | |
| 20 | 1***9 | Подъемный клапан PT, PT - 1220 - 190 | |
| 21 | 0***8 | Уплотнительное кольцо | |
| 22 | 0***3 | Непосредственное соединение | |
| 23 | 0***2 | Прямоугольное соединение | |
| 24 | 1***8 | Компонент установки клапана PT | |
| 25 | 1***H | Пневматический клапан | |
| 26 | 1***7 | Соединение обводнительной воздушной магистрали | |
| 27 | 0***5 | Трехходовое соединение | |
| 28 | 1***0 | Клапан ограничения тип FC | |
| 29 | 1***3 | Маслопровод высокого давления L=2500 | |
| 30 | 1***7 | Маслопровод высокого давления L=2500 | |
| 32 | 1***0 | Маслопровод низкого давления L=2000 | |
| 33 | 1***0 | Скоба |
