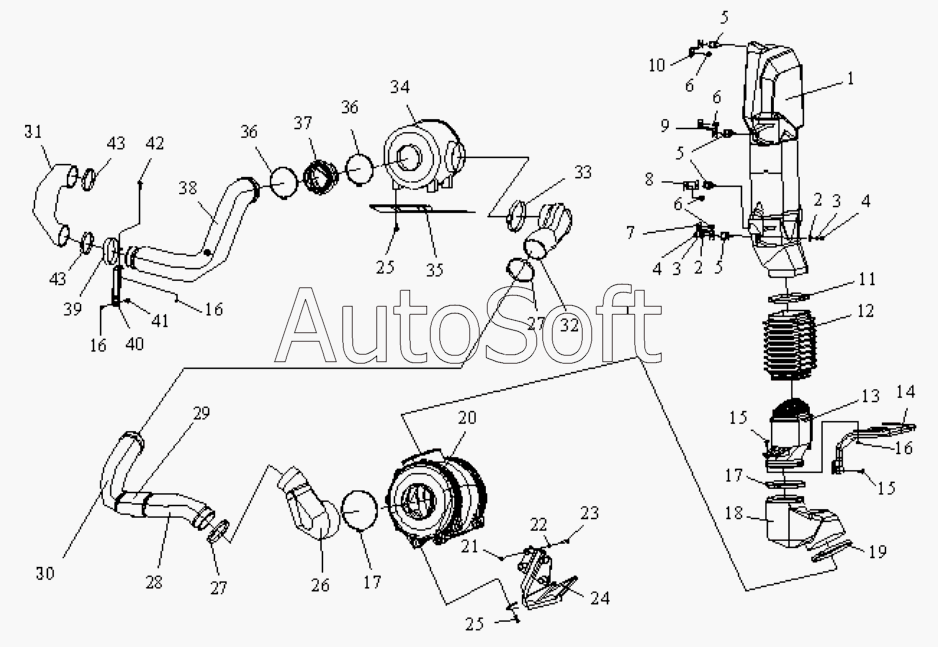

Каталог запасных частей к технике: FAW CA-3312 (P2K2B2T4A2Z) (2011). Воздушный фильтр
1
2
2
3
3
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
17
17
18
19
20
21
22
23
24
25
25
26
27
27
28
29
30
32
33
34
35
36
36
37
38
39
40
41
42
43
43
31
16
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1109060-385 | 1***5 | Основной элемент в сборе | |
| 1109070-50А | 1***А | Главный сердечник фильтра в сборе | |
| 1 | 1***3 | Впускной трубопровод червячной ветровой трубы в сборе | |
| 2 | Q***0 | Шайба | |
| 3 | Q***0 | Пружинная шайба | |
| 4 | C***0 | Гайка | |
| 5 | 1***3 | Стойка амортизатора в сборе | |
| 6 | C***5 | Болт | |
| 7 | 1***3 | Левая проходная стойка нижнего корпуса | |
| 8 | 1***3 | Правая проходная стойка нижнего корпуса | |
| 9 | 1***3 | Левая проходная стойка верхнего корпуса | |
| 10 | 1***3 | Верхняя проходная стойка верхнего корпуса | |
| 11 | 1***3 | Скоба трансмиссионного шланга червяка в сборе | |
| 12 | 1***7 | Гофр | |
| 13 | 1***7 | Основание в сборе | |
| 14 | 1***3 | Стационарная стойка в сборе - цоколь | |
| 15 | C***5 | Болт | |
| 16 | C***8 | Гайка | |
| 17 | C***B | Хомут | |
| 18 | 1***5 | Входной шланг воздушного фильтра | |
| 19 | C***B | Хомут | |
| 20 | 1***5 | Воздушный фильтр в сборе | |
| 21 | C***6 | Гайка | |
| 22 | Q***6 | Пружинная шайба | |
| 23 | C***0 | Шестигранный загибочный болт | |
| 24 | 1***6 | Стойка воздушного фильтра в сборе | |
| 25 | C***0 | Болт | |
| 26 | 1***5 | Выходной шланг воздушного фильтра | |
| 27 | C***B | Хомут | |
| 28 | 1***А | Впускной трубопровод А | |
| 29 | 1***7 | Входная резиновая трубка второго фильтра | |
| 30 | S***7 | Впускной трубопровод В | |
| 31 | 1***3 | Соединительный трубопровод (в двигатель) | |
| 32 | 1***7 | Входная резиновая трубка второго фильтра | |
| 33 | C***B | Хомут шланга | |
| 34 | 1***7 | Второй воздушный фильтр в сборе | |
| 35 | 1***А | Щиток | |
| 36 | C***B | Хомут шланга | |
| 37 | 1***7 | Выходная резиновая трубка второго фильтра | |
| 38 | 1***7 | Трубопровод | |
| 39 | 1***7 | Хомут | |
| 40 | 1***3 | Стойка впускного трубопровода впускного трубопровода | |
| 41 | C***0 | Комбинированный болт | |
| 42 | C***0 | Болт | |
| 43 | C***B | Хомут | |
| 44 | 1***3 | Присоединительный резиновый трубопровод - двигатель |
