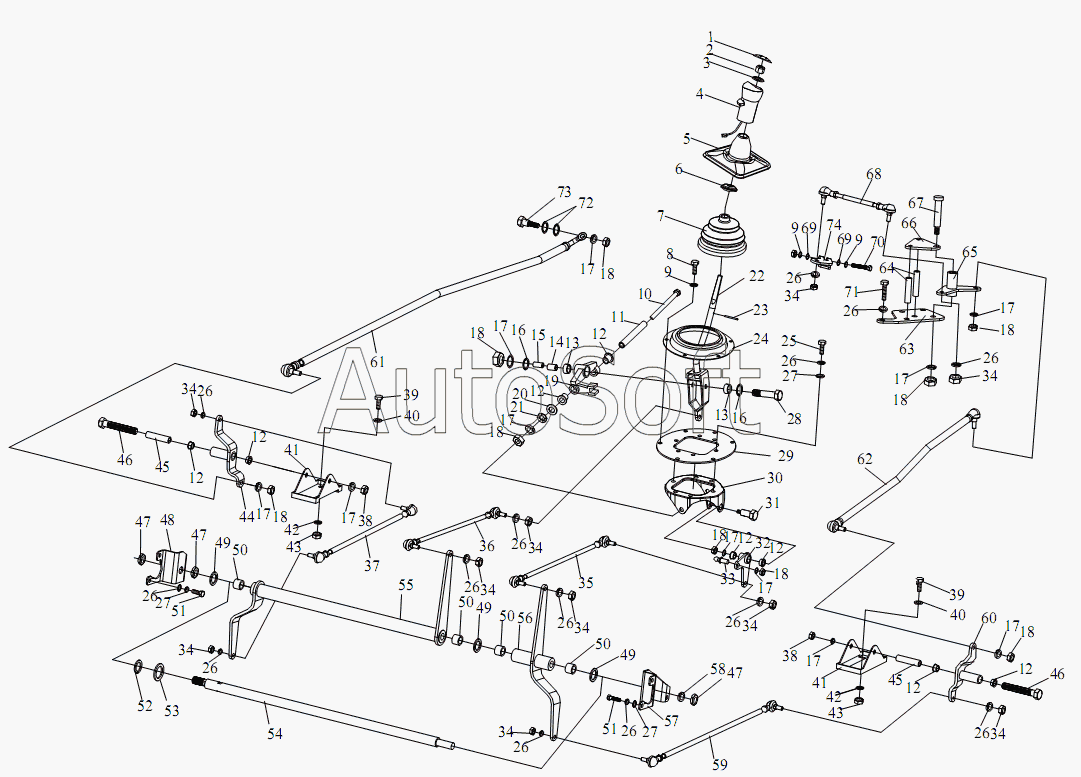

Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E) (2008). Регулирующий механизм передач
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
12
12
12
12
12
12
13
13
14
15
16
16
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
26
26
26
26
26
26
26
26
26
26
26
26
26
27
27
27
28
29
30
31
32
33
34
34
34
34
34
34
34
34
34
34
35
36
37
38
38
39
39
40
40
41
41
42
42
43
43
44
45
45
46
46
47
47
47
48
49
49
49
50
50
50
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Наклейка ступеней | |
| 2 | Q***2 | Декоративная ручка для 9-ти ступенчатой коробки передач | |
| 3 | 1***7 | Шестигранная блокировочная гайка | |
| 4 | 1***7 | Рычаг переключения передач в сборе | |
| 5 | 1***5 | Рукоятка переключения передач | |
| 6 | 1***7 | Верхняя противопылевая втулка | |
| 7 | 1***Ш | Чехол | |
| 8 | C***5 | Болт | |
| 9 | Q***8 | Пружинная шайба | |
| 10 | C***0 | Управляющий рычаг переключения передач | |
| 11 | 1***L | Держатель втулки вилки | |
| 12 | 1***1 | Маленькая втулка | |
| 13 | 1***L | Втулка вала переключения | |
| 14 | 1***L | Гильза | |
| 15 | 1***L | Опорная втулка вала переключения | |
| 16 | 1***L | Подкладка вала переключения | |
| 17 | Q***2 | Пружинная шайба | |
| 18 | C***2 | Гайка | |
| 19 | 1***L | Вилка | |
| 20 | Q***8 | Шайба | |
| 21 | 1***L | Шайба | |
| 22 | 1***7 | Управляющий рычаг переключения передач | |
| 23 | Q***5 | Штифт | |
| 24 | 1***7 | Противопыльное седло кожуха | |
| 25 | C***5 | Болт | |
| 26 | Q***0 | Пружинная шайба | |
| 27 | Q***0 | Шайба | |
| 28 | C***5 | Болт | |
| 29 | 1***7 | Пластина переходная | |
| 30 | 1***L | Опора управляющего рычага | |
| 31 | 1***L | Штифт | |
| 32 | 1***L | Уголок | |
| 33 | 1***L | Штифт | |
| 34 | C***0 | Гайка | |
| 35 | 1***P | 1-ая штанга выбора передач в сборе | |
| 36 | 1***P | 1 - ая штанга включения переключения передач | |
| 37 | 1***P | 2 - ая штанга включения передач | |
| 38 | C***2 | Гайка | |
| 39 | C***5 | Болт | |
| 40 | Q***2 | Пружинная шайба | |
| 41 | 1***0 | Промежуточная опора | |
| 42 | Q***2 | Пружинная шайба | |
| 43 | C***2 | Гайка | |
| 44 | 1***4 | Средний рычаг переключения передач | |
| 45 | 1***H | Муфта | |
| 46 | C***0 | Болт | |
| 47 | C***0 | Гайка | |
| 48 | 1***H | Передняя правая опора | |
| 49 | 1***H | Шайба | |
| 50 | 1***H | Вставка | |
| 51 | C***0 | Болт | |
| 52 | Q***8 | Пружинная шайба | |
| 53 | 1***Ш | Шайба | |
| 54 | 1***Ш | Передний опорный вал в сборе | |
| 55 | 1***P | Передний рычаг переключения передач | |
| 56 | 1***P | Передний рычаг выбора передач в сборе | |
| 57 | 1***Ш | Передняя левая стойка | |
| 58 | Q***0 | Пружинная шайба | |
| 59 | 1***P | 2 - я штанга выбора передач в сборе | |
| 60 | 1***4 | Средний рычаг выбора передач в сборе | |
| 61 | 1***4 | Агрегат третьей тяги для переключения передач и со единения - правая | |
| 62 | 1***4 | Агрегат третьей тяги для переключения передач и со единения - левая | |
| 63 | 1***2 | Нижняя присоединительная плита | |
| 64 | 1***2 | Патрубок | |
| 65 | 1***2 | Задний угловой рычаг в сборе | |
| 66 | 1***2 | Верхняя присоединительная плита | |
| 67 | 1***2 | Чека - задний угловой рычаг | |
| 68 | 1***2 | 4 - ая штанга выбора передач в сборе | |
| 69 | Q***8 | Пружинная шайба | |
| 70 | C***0 | Болт | |
| 71 | C***0 | Болт | |
| 72 | 1***Н | Прокладка | |
| 73 | 1***Н | Присоединительный палец | |
| 74 | 1***2 | Рычаг выбора передач |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
