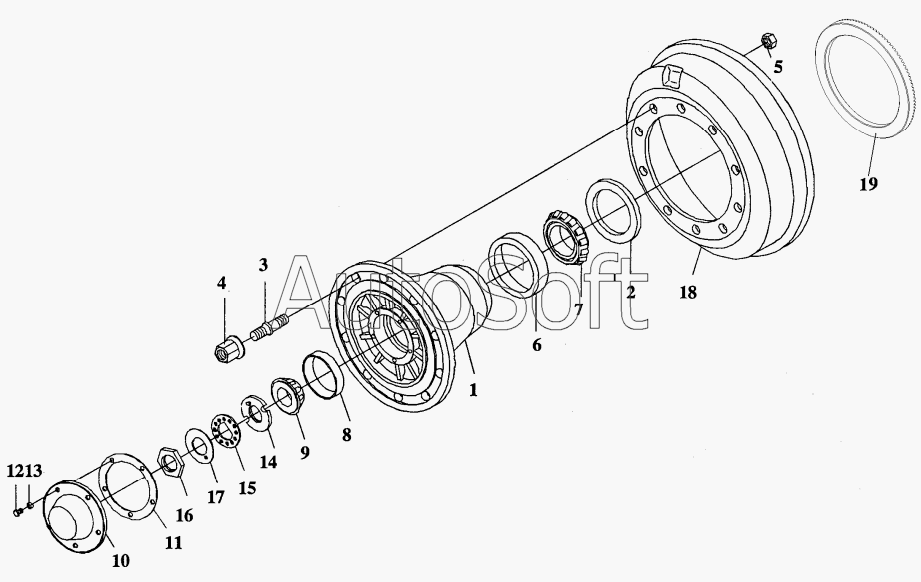

Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E) (2008). Ступицы и тормозные барабаны передних колес
9
19
18
17
16
15
14
13
12
11
10
3103010В1H
8
9
7
6
7
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3103010В1H | 3***H | Ступица переднего колеса в сборе | |
| 1 | 3***H | Ступица переднего колеса | |
| 2 | 3***Е | Сальник в сборе | |
| 3 | 3***1 | Цилиндровый болт - ступица переднего колеса | |
| 4 | 3***Е | Узел гайки крепления колеса и шайбы | |
| 5 | C***T | Гайка | |
| 6 | 3***1 | Внешнее кольцо -внутренний подшипник ступицы переднего колеса | |
| 7 | 3***В | Внутренний подшипник в сборе - ступица переднего колеса | |
| 7 | 3***2 | Внутреннее кольцо в сборе - внутренний подшипник ступицы переднего колеса | |
| 8 | 3***1 | Наружное кольцо | |
| 9 | 3***1 | Подшипник | |
| 9 | 3***2 | Подшипник | |
| 10 | 3***Е | Крышка - ступица переднего колеса | |
| 11 | 3***1 | Прокладная уплотнительная пластинка - ступица переднего колеса | |
| 12 | C***6 | Болт | |
| 13 | Q***8 | Пружинная шайба | |
| 14 | 3***7 | Регулировочная гайка | |
| 15 | 3***S | Кольцо подшипника | |
| 16 | 3***S | Винт | |
| 17 | 3***S | Шайба | |
| 18 | 3***Е | Передние тормозные барабаны | |
| 19 | 3***H | Зубчатое кольцо - датчик передних колес |
