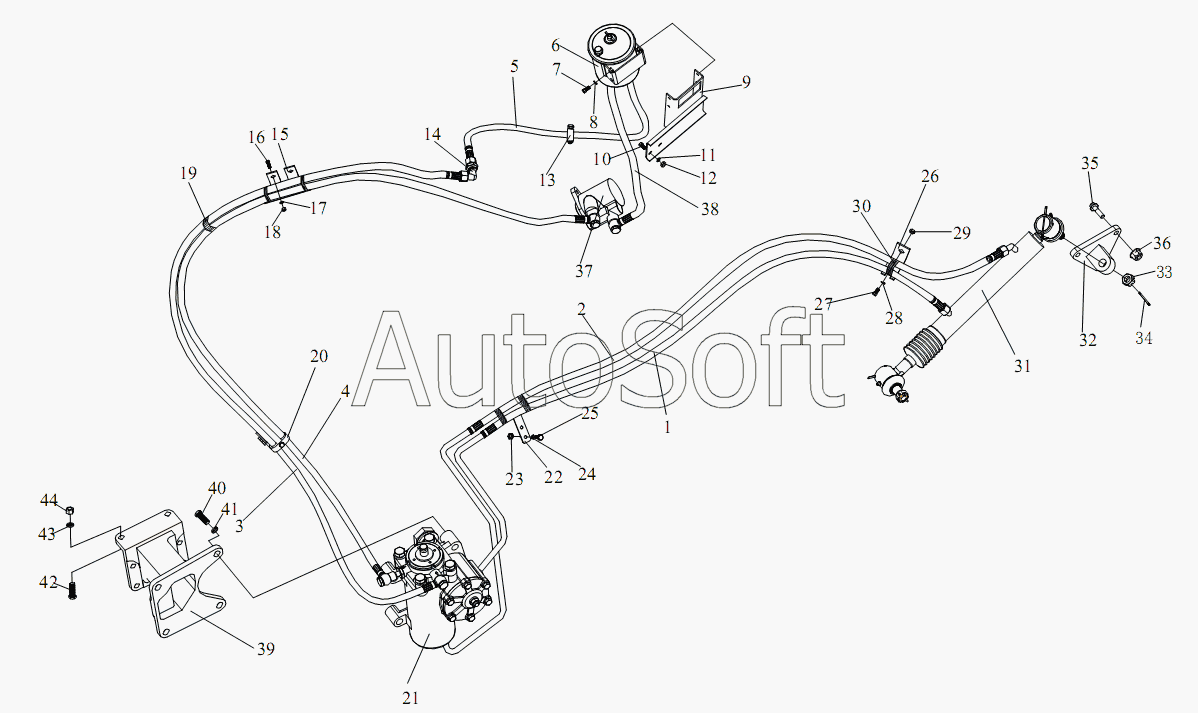

Каталог запасных частей к технике: FAW CA-3312 (P2K2LT4E) (2008). Силовая рулевая магистраль
26
34
33
32
31
30
29
28
27
35
25
24
23
22
21
20
19
36
37
38
39
40
41
42
43
44
4
8
7
6
5
9
3
2
1
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1104266-77 | 1***7 | Защитное кольцо возвратной трубки | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406022-91 | 3***1 | Пустотелый болт | |
| 3406022-91 | 3***1 | Пустотелый болт | |
| 3406022-91 | 3***1 | Пустотелый болт | |
| 3406029С05 | 3***5 | Нижний Двухтрубчатый зажим | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406321А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406322 А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406322 А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406322 А8Е | 3***Е | Комбинированная уплотнительная шайба | |
| 3406424-242 | 3***2 | Штуцер | |
| 3407024-26D | 3***D | Уплотнительная прокладка гидравлического насоса | |
| 3506427-240 | 3***0 | Зажим | |
| CQ1500845 | C***5 | Болт | |
| CQ34008 | C***8 | Гайка | |
| CQ35320 | C***0 | Гайка | |
| Q1841030 | Q***0 | Болт | |
| Q1841665T | Q***T | Болт | |
| Q40108 | Q***8 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| 1 | 3***1 | Первый шланг высокого давления в сборе | |
| 2 | 3***1 | Второй шланг высокого давления в сборе | |
| 3 | 3***7 | Возвратная трубка в сборе | |
| 4 | 3***7 | Мягкий шланг высокого давления в сборе | |
| 5 | 3***7 | Второй обратный маслопровод в сборе | |
| 6 | 3***Е | Узел бачка для жидкости усилителя руля | |
| 7 | C***6 | Болт | |
| 8 | Q***8 | Пружинная шайба | |
| 9 | 3***7 | Подставка в сборе | |
| 10 | C***5 | Болт | |
| 11 | Q***0 | Пружинная шайба | |
| 12 | C***0 | Гайка | |
| 13 | 3***5 | Двухтрубчатая зажимная крышка | |
| 14 | 3***Е | Угловой шарнир трубы | |
| 15 | 3***7 | Держатель трубки | |
| 16 | C***5 | Болт | |
| 17 | Q***8 | Пружинная шайба | |
| 18 | C***8 | Гайка | |
| 19 | Т***6 | Пластмассовый хомут | |
| 20 | 3***0 | Кронштейн | |
| 21 | 3***1 | Рулевое управление с гидроусилителем в сборе рисунок образца | |
| 22 | 1***2 | Угловая стойка - гибкий вал | |
| 23 | C***8 | Гайка | |
| 24 | Q***8 | Пружинная шайба | |
| 25 | C***5 | Болт | |
| 26 | 3***1 | Стойка трубопроводов | |
| 27 | C***0 | Болт | |
| 28 | Q***2 | Пружинная шайба | |
| 29 | C***2 | Гайка | |
| 30 | Т***6 | Пластмассовая бандажная лента | |
| 31 | 3***1 | Цилиндр усилителя и соединение в сборе | |
| 32 | 3***1 | Стойка цилиндра усилителя | |
| 33 | C***0 | Гайка | |
| 34 | Q***0 | Шплинт | |
| 35 | Q***T | Болт | |
| 36 | C***6 | Гайка | |
| 37 | 3***0 | Силовой рулевой масляный насос в сборе | |
| 38 | 3***7 | Впускной маслопровод в сборе | |
| 39 | 3***1 | Кронштейн рулевого механизма | |
| 40 | C***T | Болт | |
| 41 | Q***0 | Пружинная шайба | |
| 42 | C***0 | Болт | |
| 43 | Q***6 | Пружинная шайба | |
| 44 | C***6 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
