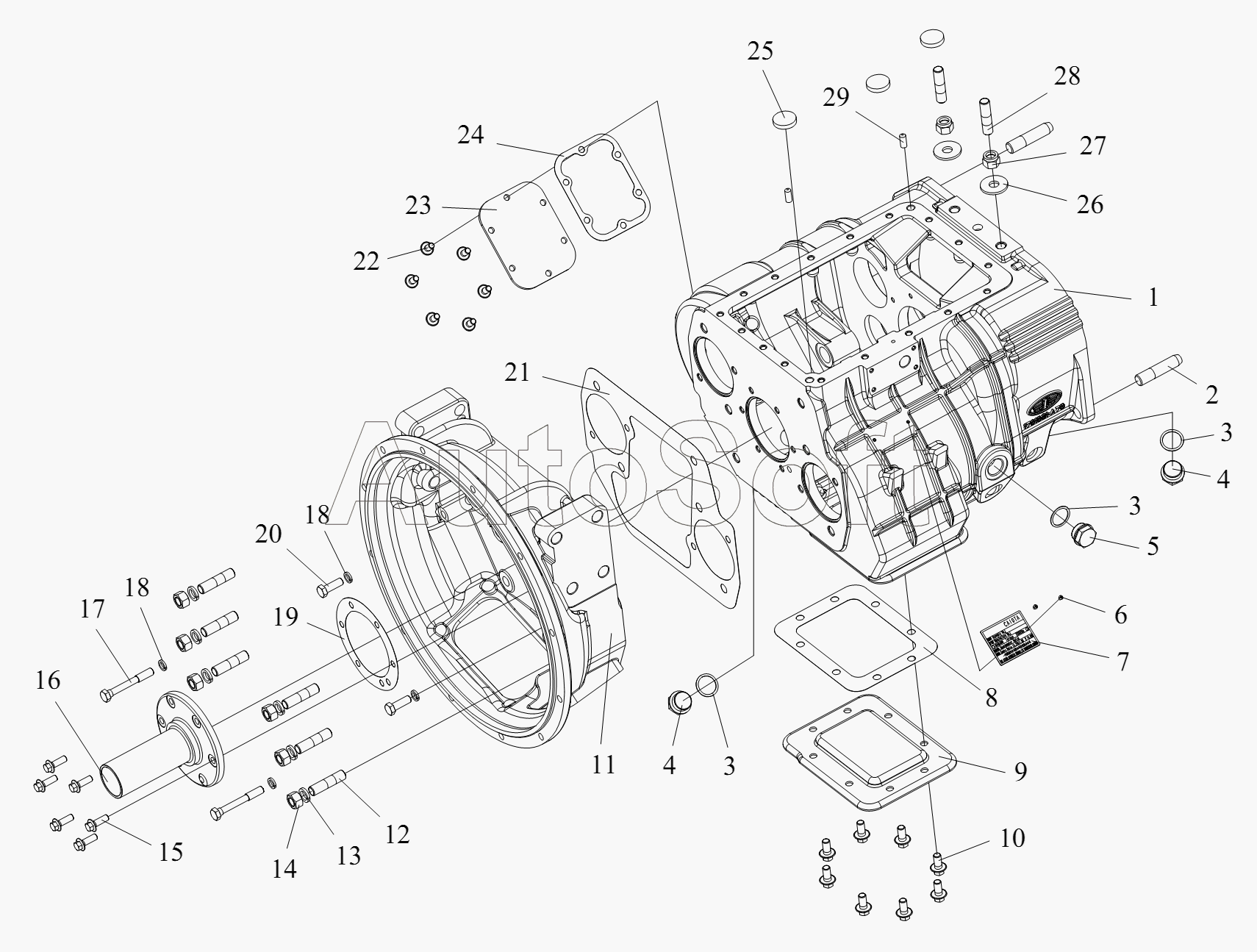

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Корпусы сцепления и КПП (КПП CA10TA160M)
15
29
28
27
26
25
24
23
22
21
20
19
18
18
17
16
1
14
13
12
1
11
10
9
8
7
6
5
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Корпус сцепления | |
| 1 | 1***L | Корпус КПП | |
| 2 | 1***G | Фиксатор корпуса вспомогательной КПП | |
| 3 | 1***1 | Прокладка | |
| 4 | 1***H | Маслосливная заглушка | |
| 5 | 1***1 | Корпус резьбовой пробки | |
| 6 | Q***6 | Винт | |
| 7 | 1***L | Заводская табличка КПП | |
| 8 | 1***G | Крышка люка | |
| 9 | 1***G | Крышка люка | |
| 10 | Q***S | Болт | |
| 11 | 1***K | Корпус сцепления | |
| 12 | 1***G | Шпилька | |
| 13 | Q***6 | Пружинная шайба | |
| 14 | C***T | Гайка | |
| 15 | Q***S | Болт | |
| 16 | 1***G | Крышка заднего подшипника первичного вала | |
| 17 | C***S | Болт | |
| 18 | Q***2 | Пружинная шайба | |
| 19 | 1***G | Прокладка крышки заднего подшипника первичного вала | |
| 20 | C***S | Болт | |
| 21 | 1***G | Прокладка | |
| 22 | Q***S | Болт | |
| 23 | 1***G | Крышка люка механизма бокового отбора мощности | |
| 24 | 1***G | Прокладка люка механизма бокового отбора мощности | |
| 25 | 1***G | Магнит | |
| 26 | Q***6 | Шайба | |
| 27 | Q***6 | Шестигранная замочная гайка 1-образной неметаллической вставной детали | |
| 28 | C***S | Шпилька | |
| 29 | Q***6 | Цилиндрический штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
