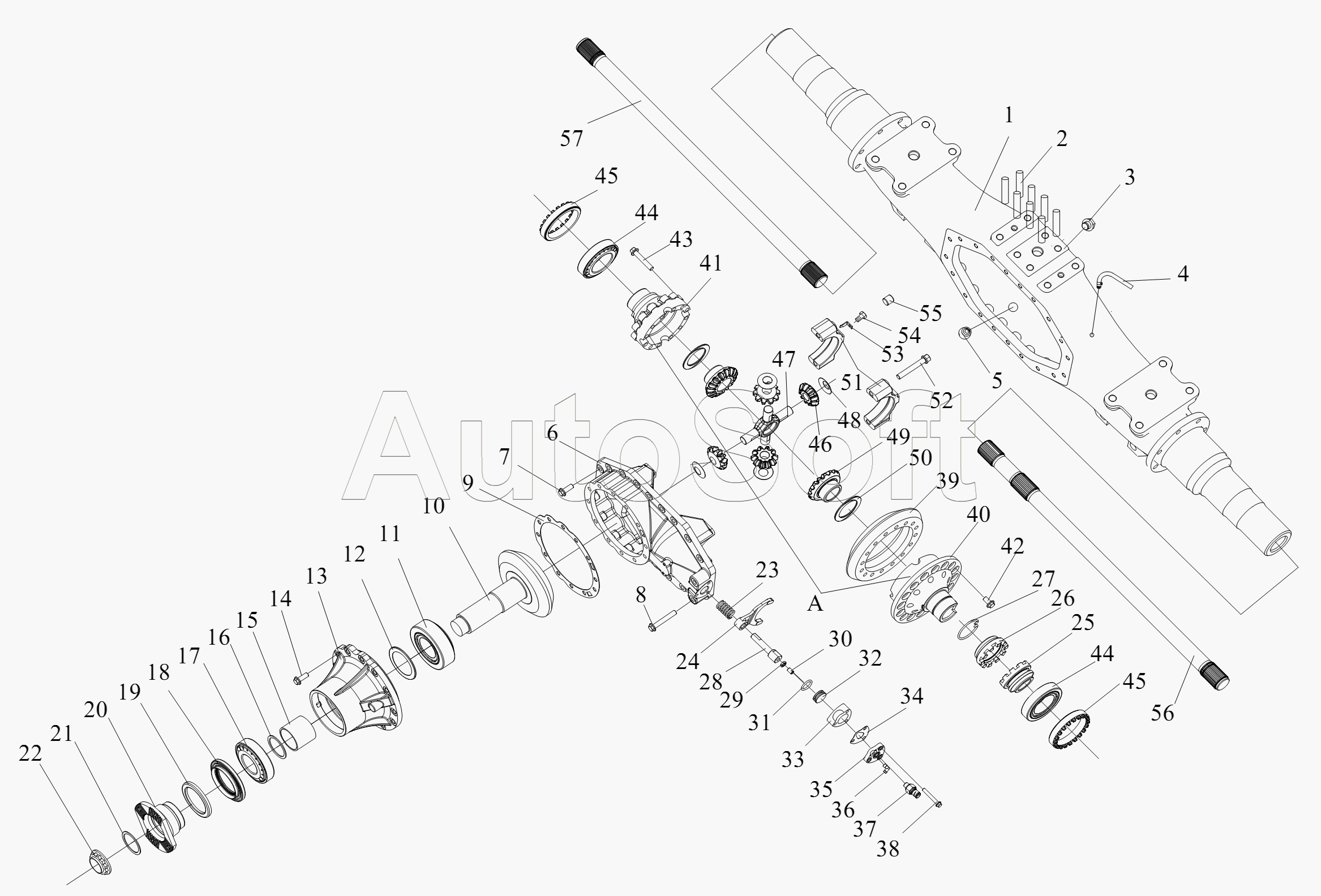

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Задний мост
2400010-92C
2400010B92C
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
A
40
41
42
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400010-92C | 2***C | Задний мост | |
| 2400010B92C | 2***C | Задний мост | |
| 2402010AA0E | 2***E | Редуктор и дифференциал в сборе | |
| 2402010BA0E | 2***E | Редуктор | |
| 2402037BA0E | 2***E | Ведомая коническая шестерня | |
| 2403015AA0E | 2***E | Картер дифференциала | |
| 1 | 2***B | Картер заднего моста | |
| 10 | 2***E | Ведущая коническая шестерня | |
| 10 | 2***E | Ведущая коническая шестерня | |
| 11 | 3***5 | Конический подшипник качания | |
| 12 | 2***E | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 13 | 2***E | Гнездо подшипника - ведущая коническая шестерня | |
| 14 | 2***H | Болт | |
| 15 | 2***E | Промежуточное тело - подшипник ведущей конической шестерни | |
| 16 | 2***E | Регулировочное кольцо - подшипник ведущей конической шестерни | |
| 17 | 3***4 | Конический подшипник качания | |
| 18 | 2***E | Сальник в сборе - ведущая коническая шестерня | |
| 19 | 2***E | Колпачок для защиты от пыли - сальник ведущей конической шестерни | |
| 2 | 2***3 | Шпилька - для соединения стойки и основания верхнего реактивного рычага | |
| 20 | 2***E | Фланец - ведущая коническая шестерня | |
| 21 | 2***A | О - образное кольцо - борт ведущей конической шестерни | |
| 22 | 2***E | Гайка - фланец ведущей конической шестерни | |
| 23 | 2***E | Возвратная пружина - замок межколесного дифференциала | |
| 24 | 2***E | Вилка - мелколесный дифференциал | |
| 25 | 2***E | Зубчатая втулка - замок межколесного дифференциала | |
| 26 | 2***E | Неподвижная зубчатая втулка - замок межколесного дифференциала | |
| 27 | 2***E | Кольцо из стальной проволоки - зубчатая втулка замка дифференциала | |
| 28 | 2***E | Валик вилки - межосевой дифференциал | |
| 29 | C***2 | Шестигранная тонкая гайка | |
| 3 | C***0 | Шестигранная коническая пробка | |
| 30 | Q***2 | Прижимной винт | |
| 31 | 2***E | О - образное кольцо - поршень замка дифференциала | |
| 32 | 2***E | Поршень - замок межколесного дифференциала | |
| 33 | 2***E | Цилиндр - замок межколесного дифференциала | |
| 34 | 2***E | Уплотнительная прокладка - крышка цилиндра | |
| 35 | 2***E | Крышка - цилиндр | |
| 36 | C***5 | Шарнир | |
| 37 | 3***E | Выключатель замка межколесного дифференциала в сборе | |
| 38 | 2***E | Болт - для крепления крышки цилиндра межколесного дифференциала | |
| 39 | 2***E | Ведомая коническая шестерня | |
| 4 | T***5 | Вентиляционная заглушка | |
| 40 | 2***E | Левый картер - дифференциал | |
| 41 | 2***E | Правый картер - дифференциал | |
| 42 | 2***E | Болт - для крепления левого картера дифференциала и ведомой конической шестерни | |
| 42 | 2***E | Болт крепления левого корпуса дифференциала и ведомой конической шестерни | |
| 43 | 2***E | Болт - для крепления картера дифференциала | |
| 44 | 3***6 | Конический подшипник качания | |
| 45 | 2***E | Регулировочное кольцо - подшипник дифференциала | |
| 46 | 2***E | Планетарная шестерня | |
| 47 | 2***E | Перекрестная ось | |
| 48 | 2***1 | Прокладка - планетарная шестерня | |
| 49 | 2***E | Шестерня полуоси | |
| 5 | T***4 | Коническая магнитная пробка с шестигранью | |
| 50 | 2***E | Шайба - шестерня полуоси | |
| 51 | 2***E | Крышка подшипника дифференциала | |
| 52 | 2***E | Болт крепления крышки подшипника дифференциала | |
| 53 | 2***E | Ограничительная скоба - регулировочное кольцо | |
| 54 | C***S | Шестигранный загибочный болт | |
| 55 | 2***E | Упорный палец - картер редуктора и картера моста | |
| 56 | 2***B | Левая полуось | |
| 57 | 2***B | Правая полуось | |
| 6 | 2***E | Картер редуктора | |
| 7 | 2***H | Болт - для крепления редуктора | |
| 8 | 2***E | Болт - для крепления редуктора | |
| 86 | 2***E | Корпус дифференциала | |
| 9 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 9 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| 9 | 2***E | Регулировочная прокладка - подшипник ведущей конической шестерни | |
| A | 2***E | Картер дифференциала |
