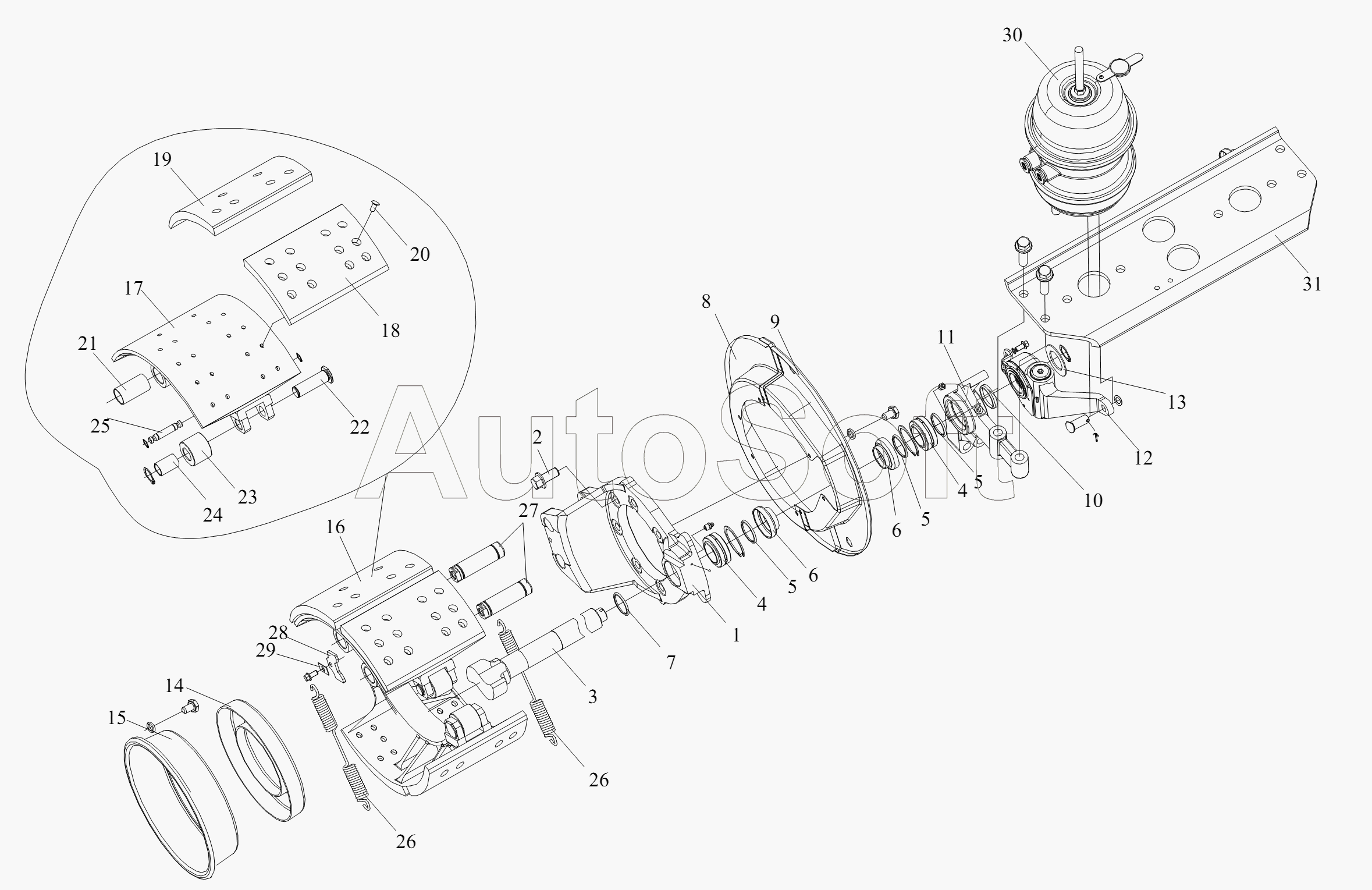

Каталог запасных частей к технике: FAW CA 3250 серии J6 (2012). Тормозные механизмы задних колес
16
17
18
19
20
21
22
23
24
25
15
26
26
27
28
29
30
31
8
1
2
3
4
4
5
5
5
6
6
7
3502G24A80B
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502038-1h | 3***h | Стопорный болт | |
| 3502128-A0E | 3***E | Кронштейн заднего левого кулака | |
| 3502152A483 | 3***3 | Кулак | |
| 3502210-A0E | 3***E | Регулировочный рычаг | |
| 3502G24A80B | 3***B | Тормозной механизм | |
| 3530010-a0e | 3***e | Тормозной цилиндр | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1500816 | C***6 | Болт | |
| CQ1500820 | C***0 | Болт | |
| CQ1511016 | C***6 | Шестигранный загибочный болт | |
| CQ70001 | C***1 | Масленка | |
| q40114 | q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43062 | Q***2 | Пружинная шайба для отверстия | |
| Q43112 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43125 | Q***5 | Стопорное кольцо вала | |
| q5003025 | q***5 | Шплинт | |
| q5101438 | q***8 | Штифт | |
| Q966555 | Q***5 | Стальной шарик | |
| 1 | 3***E | Кронштейн | |
| 2 | 3***H | Стопорный болт | |
| 3 | 3***3 | Кулак | |
| 4 | 3***E | Шарнирный подшипник | |
| 5 | 3***E | Сальник | |
| 6 | 3***E | Держатель сальника | |
| 7 | 3***S | Сальник - тормозной кулачок | |
| 8 | 3***E | Задний пылезащитный щиток | |
| 9 | 3***E | Передний пылезащитный щиток | |
| 10 | 3***E | Подкладка кронштейна кулака | |
| 11 | 3***E | Кронштейн заднего левого кулака | |
| 12 | 3***E | Регулировочный рычаг | |
| 13 | 3***E | Регулировочная прокладка тормозного кулачка | |
| 14 | 3***E | Маслодержатель со втулкой датчика в сборе | |
| 15 | 3***E | Маслодержатель 1 | |
| 16 | 3***E | Тормозная колодка | |
| 17 | 3***E | Задняя тормозная колодка | |
| 18 | 3***E | Задняя фрикционная накладка I | |
| 19 | 3***E | Задняя фрикционная накладка II | |
| 20 | 3***E | Заклепка крепления | |
| 21 | 3***S | Втулка - передняя пластинка колодки тормоза | |
| 22 | 3***E | Вал ролика | |
| 23 | 3***E | Втулка ролика | |
| 24 | 3***E | Бегунок | |
| 25 | 3***E | Стопор возвратной пружины | |
| 26 | 3***E | Возвратная пружина | |
| 27 | 3***S | Палец колодки | |
| 28 | 3***S | Щит - палец колодки | |
| 29 | 3***E | Пластина | |
| 30 | 3***e | Тормозной цилиндр | |
| 31 | 3***3 | Опорная пластина |
