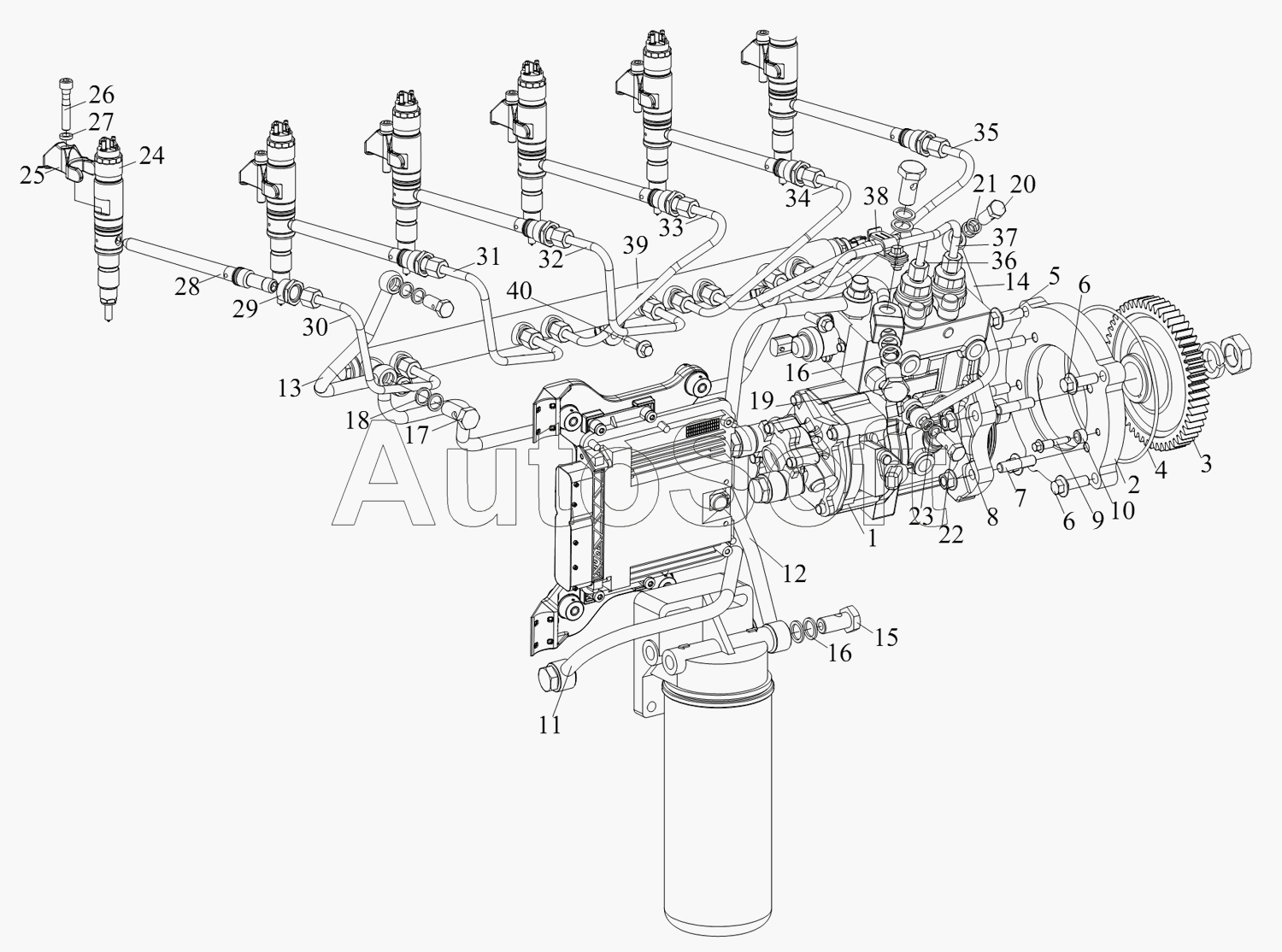

Каталог запасных частей к технике: FAW CA 3310 серии J6 (2012). Система топливоподачи
1
2
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1104101-M11-051B | 1***B | Шайба топливопровода низкого давления | |
| 1 | 1***D | Масляный насос высокого давления в сборе | |
| 2 | 1***D | Фланцевое соединение топливного насоса высокого давления | |
| 3 | 1***D | Приводная шестерня топливного насоса | |
| 4 | C***C | О - образное резиновое кольцо для гидравлической | |
| 4 | G***5 | О-образное уплотнительное кольцо155х2.65 | |
| 5 | Q***0 | Болт | |
| 6 | Q***0 | Болт М10x40 | |
| 7 | C***0 | Болт | |
| 7 | Q***0 | Шпилька | |
| 8 | C***0 | Гайка | |
| 8 | Q***0 | Гайка | |
| 9 | 1***0 | Фиксатор | |
| 9 | 1***D | Фиксатор | |
| 10 | 1***0 | Втулка | |
| 10 | 1***D | Муфта | |
| 11 | 1***D | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | |
| 11 | 1***0 | Впускной топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки | |
| 12 | 1***D | Впускной топливопровод в сборе между фильтром тонкой очистки и топливным насосом высокого давления | |
| 12 | 1***0 | Впускной топливопровод в сборе между фильтром и насосом высокого давления | |
| 13 | 1***D | Возвратный маслопровод в сборе | |
| 14 | 1***D | Маслопровод в сборе | |
| 15 | 1***D | Полый болт | |
| 16 | C***5 | Уплотнительное кольцо | |
| 17 | 1***6 | Пустотелый болт возвратного масляного трубопровода | |
| 17 | 1***D | Полый болт возвратного маслопровода | |
| 18 | C***5 | Уплотнительное кольцо | |
| 18 | Q***B | Уплотнительное кольцо | |
| 19 | 1***D | Шарнирный болт M16x1.5 | |
| 19 | 1***D | Полый болт | |
| 20 | 1***D | Полый болт – маслопровод в сборе | |
| 20 | 1***D | Полый болт маслопровода в сборе | |
| 21 | C***5 | Уплотнительное кольцо | |
| 21 | Q***B | Уплотнительное кольцо | |
| 22 | 1***D | Полый болт – вход моторного масла насоса форсунки | |
| 22 | 1***D | Полый болт масловпускного отверстия топливного насоса+C512 | |
| 23 | C***5 | Уплотнительное кольцо | |
| 23 | Q***B | Уплотнительное кольцо | |
| 24 | 1***B | Маслораспылитель в сборе | |
| 24 | 1***0 | Маслораспылитель в сборе | |
| 25 | 1***D | Прижим маслораспылителя | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | 1***D | Сферическая шайба | |
| 28 | 1***D | Штуцер топливопровода высокого давления в сборе | |
| 29 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 30 | 1***D | Топливопровод высокого давления первого цилиндра в сборе | |
| 31 | 1***D | Топливопровод высокого давления второго цилиндра в сборе | |
| 32 | 1***D | Топливопровод высокого давления третьего цилиндра в сборе | |
| 33 | 1***D | Топливопровод высокого давления четвертого цилиндра в сборе | |
| 34 | 1***D | Топливопровод высокого давления пятого цилиндра в сборе | |
| 35 | 1***D | Топливопровод высокого давления шестого цилиндра в сборе | |
| 36 | 1***D | Топливопровод высокого давления в сборе I между топливным насосом высокого давления и топливной рампой высокого давления | |
| 37 | 1***D | Топливопровод высокого давления в сборе II между топливным насосом высокого давления и топливной рампой высокого давления | |
| 38 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 39 | 1***D | Топливная рампа высокого давления в сборе | |
| 40 | Q***5 | Болт |
