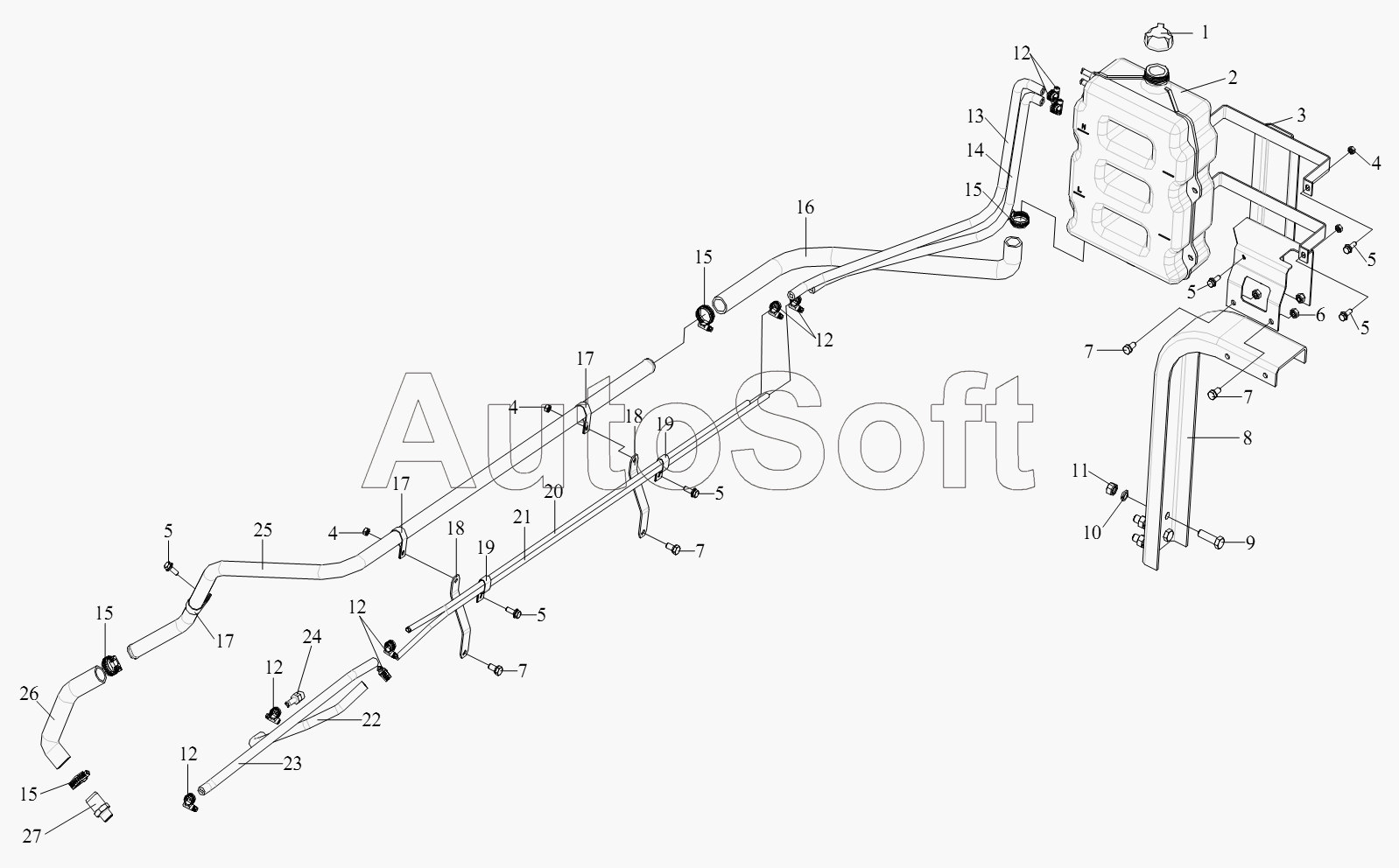

Каталог запасных частей к технике: FAW CA 3310 серии J6 (2012). Расширительный бак, пробка водоналивной горловины, кронштейн расширительного бака, трубопроводы
1
2
3
4
4
4
5
5
5
5
5
5
6
7
7
7
7
8
9
10
11
12
12
12
12
12
13
14
15
15
15
15
16
17
17
17
18
18
19
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Напорная крышка в сборе | |
| 2 | 1***A | Расширительный бак в сборе | |
| 3 | 1***C | Кронштейн расширительного бака в сборе | |
| 4 | C***8 | Гайка | |
| 5 | C***5 | Болт | |
| 6 | C***0 | Гайка | |
| 7 | C***0 | Болт | |
| 8 | 1***C | Кронштейн крепления расширительного бака | |
| 9 | C***5 | Болт | |
| 10 | Q***4 | Пружинная шайба | |
| 11 | C***4 | Гайка | |
| 12 | C***B | Лирка червячного рукава типа В | |
| 13 | 1***0 | Задний дренажный рукав двигателя | |
| 14 | 1***0 | Задний дренажный рукав радиатора | |
| 15 | C***B | Хомут | |
| 16 | 1***C | Задний возвратный водяной шланг | |
| 17 | 1***7 | Однотрубный хомут | |
| 18 | 1***A | Кронштейн возвратного водопровода расширительного бака | |
| 19 | 1***E | Двойная зажимная скоба | |
| 20 | 1***A | Трубка для удаления воздуха из радиатора | |
| 21 | 1***A | Трубка для удаления воздуха из двигателя | |
| 22 | 1***0 | Шланг для удаления воздуха из двигателя | |
| 23 | 1***0 | Передний шланг для удаления воздуха из радиатора | |
| 24 | 1***0 | Штуцер дренажного трубопровода | |
| 25 | 1***A | Подводящий патрубок | |
| 26 | 1***A | Передний возвратный водяной шланг | |
| 27 | 1***7 | Соединение обратного угольника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
