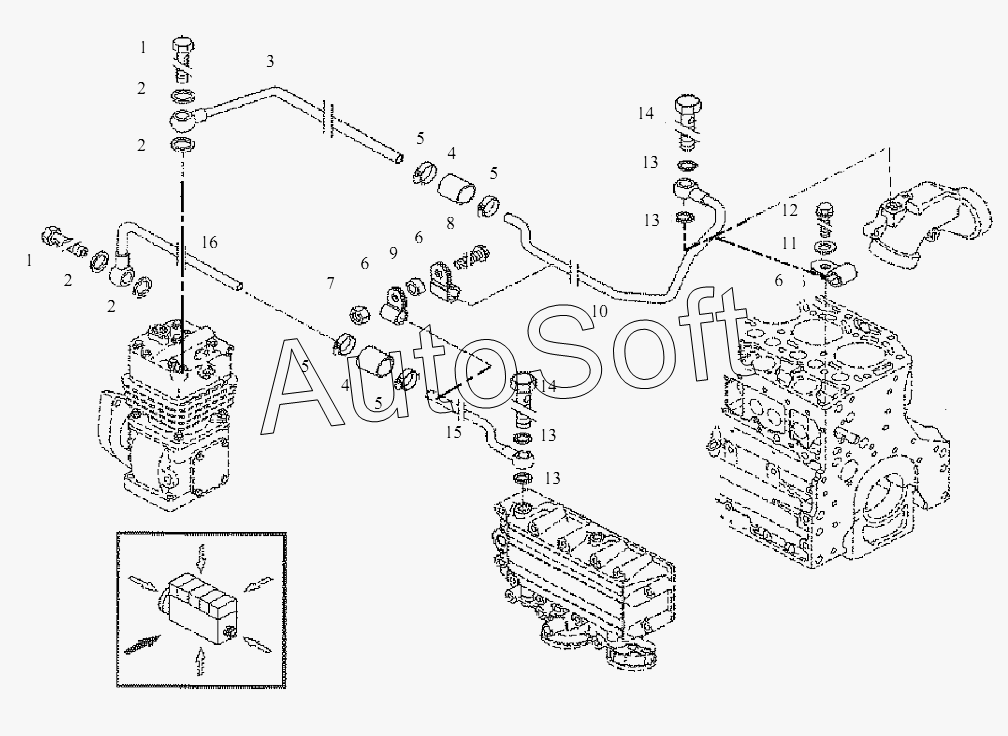

Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4) (2014). Воздушный компрессор (II)
1
1
2
2
2
2
3
4
4
5
5
5
5
6
6
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3509085-52D | 3***D | Фитинг - штуцер охлаждающего водопровода воздушного компрессора в сборе | |
| 1 | 3***4 | Полый болт | |
| 2 | 3***9 | Уплотнительная прокладка | |
| 3 | 3***2 | Обратный водовод в сборе | |
| 4 | 3***1 | Резиновый трубопровод | |
| 5 | C***5 | Червячный хомутик | |
| 6 | 3***0 | Зажим трубы | |
| 7 | C***8 | Гайка | |
| 8 | 3***2 | Болт с шестигранной головкой и фланцем | |
| 9 | 3***8 | Промежуточная втулка | |
| 10 | 3***8 | Возвратный водопровод воздушного компрессора в сборе | |
| 11 | 3***4 | Шайба | |
| 12 | 3***6 | Болт с шестигранной головкой и фланцем | |
| 13 | 1***D | Уплотнительная прокладка | |
| 14 | 3***D | Полый болт | |
| 15 | 3***D | Впускной водопровод в сборе | |
| 16 | 3***D | Впускной водопровод воздушного компрессора в сборе |
