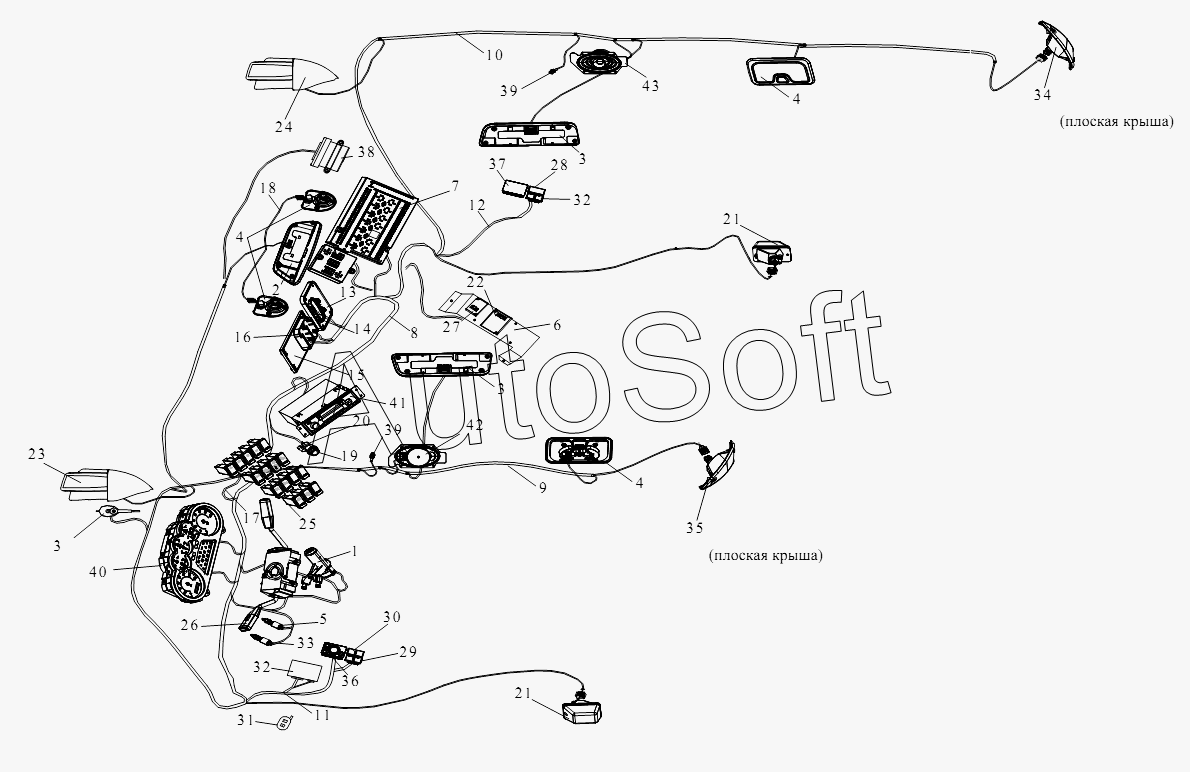

Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4) (2014). Электрооборудование кабины
33
23
24
25
26
27
28
29
30
31
32
32
22
34
35
36
37
38
39
39
40
41
42
43
12
2
3
3
3
4
4
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Пусковой выключатель в сборе | |
| 2 | 3***1 | Лампа предупреждения открывания двери в сборе | |
| 3 | 7***1 | Боковая антенна кузова в сборе | |
| 4 | 3***1 | Читальная лампа водителя в сборе | |
| 5 | 3***1 | Выключатель тормозной лампы в сборе | |
| 6 | 3***9 | Кронштейн крепления контроллера в сборе | |
| 7 | 3***1 | Блок предохранителей | |
| 8 | 3***4 | Жгут проводов приборной панели в сборе | |
| 9 | 3***1 | Жгут проводов левой части кузова в сборе | |
| 10 | 3***1 | Жгут проводов правой части кузова в сборе | |
| 11 | 3***1 | Пучок проводов левой двери | |
| 12 | 3***1 | Пучок проводов правой двери | |
| 13 | 3***2 | Плато разъема с 62 отверстиями | |
| 14 | 3***1 | Контровочная пластина разъема с 62 отверстиями | |
| 15 | 3***3 | Плато разъема с 40 отверстиями | |
| 16 | 3***1 | Контровочная пластина разъема с 40 отверстиями | |
| 17 | 3***V | Пучок проводов функциональных переключателей | |
| 18 | 3***1 | Жгут проводов высокого короба в сборе | |
| 19 | 3***1 | Головка прикуривателя в сборе | |
| 20 | 3***1 | Гнездо прикуривателя в сборе | |
| 21 | 3***9 | Фонарь указателя поворота в сборе | |
| 22 | 3***1 | Мигатель в сборе | |
| 23 | 3***1 | Левая передняя габаритная фара в сборе | |
| 24 | 3***1 | Правый передний габаритный фонарь в сборе | |
| 25 | 3***V | Схема функционального переключателя | |
| 26 | 3***1 | Комбинированный выключатель в сборе | |
| 27 | 3***0 | Контроллер стеклоочистителя с прерывистым режимом работы | |
| 28 | 3***1 | Перекрышка выключателя управления подъемником стекла | |
| 29 | 3***1 | Выключатель управления подъемником левого стекла в сборе | |
| 30 | 3***1 | Выключатель управления подъемником правого стекла в сборе | |
| 31 | 3***1 | Телеуправляемый инструмент в сборе | |
| 32 | 3***1 | Контроллер двери в сборе | |
| 33 | 3***1 | Выключатель сцепления в сборе | |
| 34 | 3***1 | Правая задняя габаритная фара в сборе | |
| 35 | 3***1 | Левая задняя габаритная фара в сборе | |
| 36 | 3***1 | Выключатель управления левым наружным электрическим зеркалом заднего вида в сборе | |
| 37 | 3***1 | Перекрышка выключателя управления правым наружным электрическим зеркалом заднего вида | |
| 38 | 3***1 | Централизованный контроллер света | |
| 39 | 3***1 | Выключатель предупреждения двери в сборе | |
| 40 | 3***1 | Комбинация приборов | |
| 41 | 7***1 | Магнитола | |
| 42 | 7***1 | Левый громкоговоритель в сборе | |
| 43 | 7***1 | Правый громкоговоритель в сборе |
