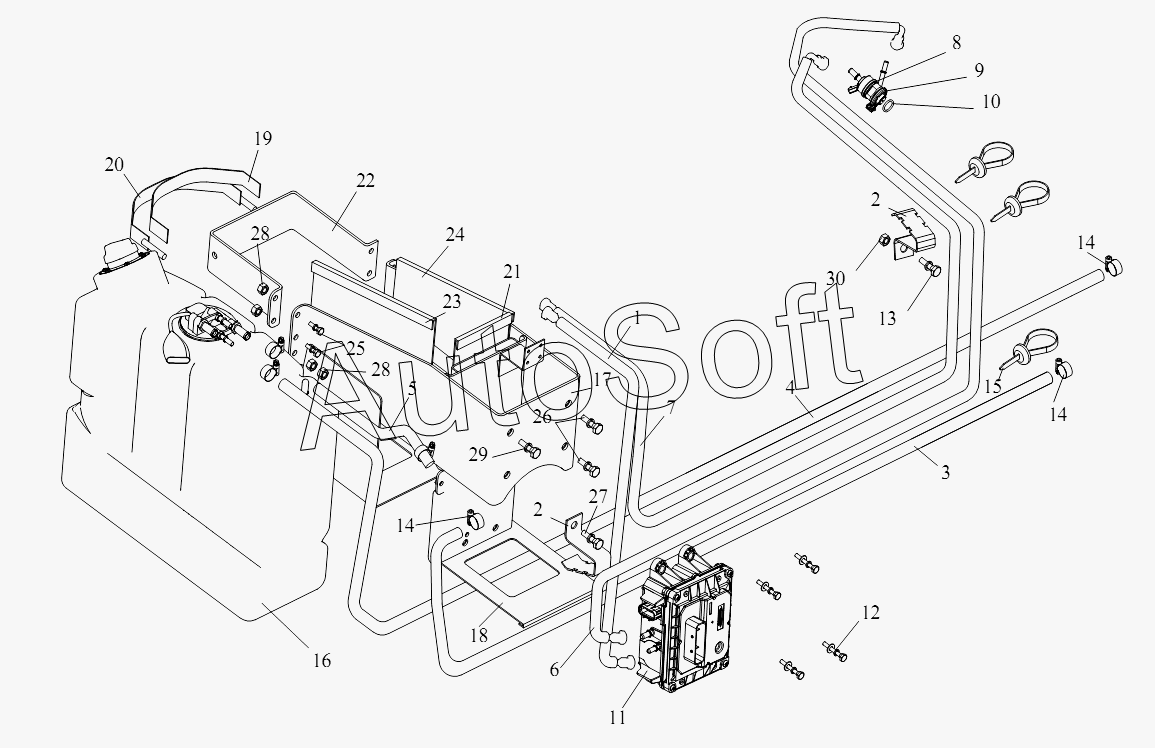

Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4) (2014). Трубопровод мочевины
16
30
29
28
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
14
14
13
12
11
10
9
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***V | Электрообогреваемый трубопровод | |
| 2 | 3***В | Кронштейн переходного трубного пучка | |
| 3 | 1***V | Возвратный водопровод подогревателя мочевины от бака для мочевины к двигателю | |
| 4 | 1***V | Впускной водопровод подогревателя мочевины от двигателя к электромагнитному клапану | |
| 5 | 1***V | Обогреваемый впускной трубопровод | |
| 6 | 1***V | Электроподогреваемый трубопровод подачи мочевины от насоса для мочевины к форсунке впрыска мочевины | |
| 7 | 1***V | Электрообогреваемый трубопровод подачи | |
| 8 | 1***U | Форсунка впрыска мочевины | |
| 9 | 1***U | Уплотнительное кольцо - форсунка впрыска мочевины | |
| 10 | 1***U | Фланцевое соединение | |
| 11 | 1***V | Насос для мочевины | |
| 12 | C***5 | Комбинированный болт | |
| 13 | C***5 | Шестигранный болт | |
| 14 | C***5 | Червячный хомутик | |
| 15 | Т***6 | Пластмассовый хомут | |
| 16 | 1***U | Бак для мочевины в сборе | |
| 17 | 1***V | Кронштейн бака для мочевины в сборе | |
| 18 | 1***V | Прокладка нижней пластины бака | |
| 19 | 1***V | Прокладка крепежного ремня | |
| 20 | 1***V | Крепежный ремень бака | |
| 21 | 1***V | Прокладка стенки бака | |
| 22 | 1***U | Накладка бака | |
| 23 | 1***V | Прокладка правой перегородки бака | |
| 24 | 1***V | Прокладка левой перегородки бака | |
| 25 | C***5 | Комбинационный болт | |
| 26 | C***0 | Болт | |
| 27 | C***0 | Шестигранный болт | |
| 28 | C***0 | Гайка | |
| 29 | Q***4 | Пружинная шайба | |
| 30 | C***4 | Гайка |
