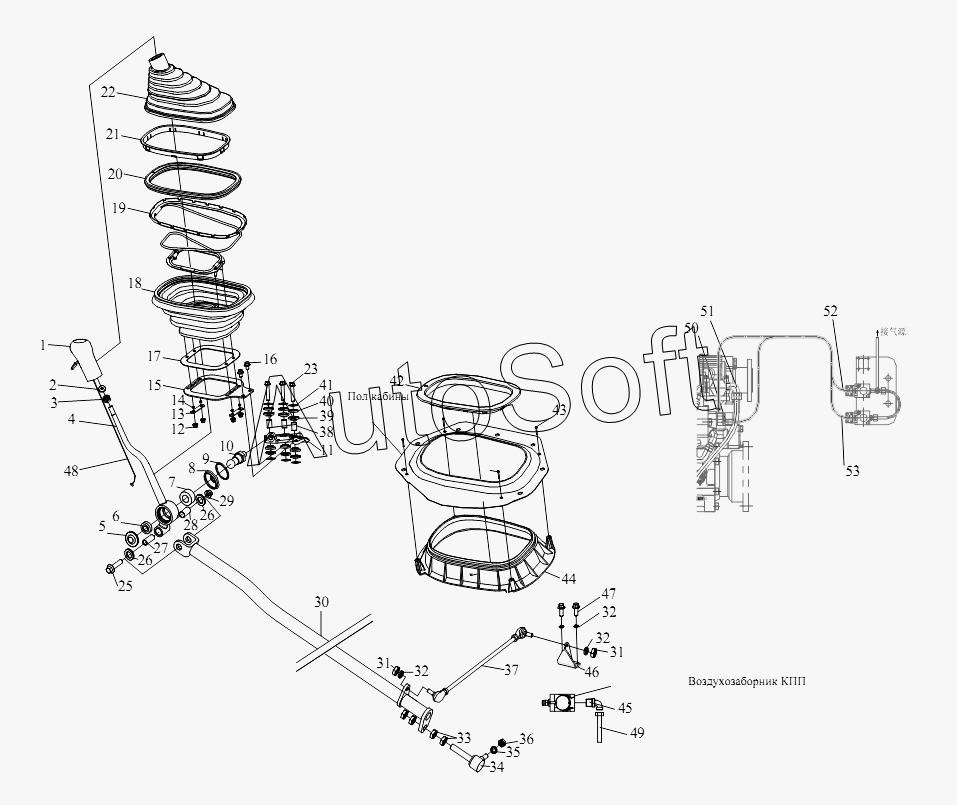

Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4) (2014). Механизм управления коробкой передач
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
25
26
26
27
28
29
30
31
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***С | Рукоятка рычага переключения передач со схемой расположения передач в сборе | |
| 1 | 1***А | Рукоятка рычага переключения передач со схемой расположения передач в сборе | |
| 2 | Q***2 | Пружинная шайба | |
| 3 | C***2 | Гайка | |
| 4 | 1***А | Рычаг переключения передач | |
| 5 | 1***А | Заглушка - рычаг переключения передач | |
| 6 | 1***А | Задняя подкладка сферического пальца рычага переключения передач | |
| 7 | 1***А | Втулка сферического пальца рычага переключения передач | |
| 8 | 1***А | Защитный кожух уплотнения - рычаг переключения передач | |
| 9 | 1***А | Упорная пружина защитного кожуха уплотнения - рычаг переключения передач | |
| 10 | 1***А | Шаровой палец - рычаг переключения передач | |
| 11 | 1***А | Верхняя стойка - рычаг переключением скоростей | |
| 12 | C***6 | Гайка | |
| 13 | 1***А | Прижим - нижний пылезащитный кожух | |
| 14 | 1***А | Втулка - нижний пылезащитный кожух | |
| 15 | 1***А | Нижняя распорка в сборе - пылезащитный кожух | |
| 16 | Q***6 | Болт | |
| 17 | 1***А | Верхняя распорка - пылезащитный кожух | |
| 18 | 1***А | Нижний пылезащитный кожух | |
| 19 | 1***А | Пружина нижнего пылезащитного кожуха в сборе | |
| 20 | 1***А | Застежка - нижний пылезащитный кожух | |
| 21 | 1***А | Застежка - верхний пылезащитный кожух | |
| 22 | 1***А | Верхний пылезащитный кожух | |
| 23 | Q***T | Шестигранный фланцевый болт | |
| 24 | 1***А | Подкладка - нижняя стойка рычага переключения скоростей | |
| 25 | 1***А | Вал переднего соединительного звена | |
| 26 | 1***А | Мягкая прокладка в сборе рычага переключения передач | |
| 27 | 1***А | Втулка переднего соединительного рычага | |
| 28 | 1***А | Втулка рычага переключения передач | |
| 29 | C***2 | Гайка | |
| 30 | 1***V | Вертикальный рычаг переключения передач с соединительным звеном в сборе | |
| 31 | C***0 | Гайка | |
| 32 | Q***0 | Пружинная шайба | |
| 33 | C***6 | Тонкая шестигранная гайка | |
| 34 | 1***А | Заднее соединение в сборе | |
| 35 | Q***2 | Пружинная шайба | |
| 36 | C***2 | Гайка | |
| 37 | 1***А | Соединительный шток неподвижного рычага с наконечником в сборе | |
| 38 | 1***А | Гильза - верхняя стойка рычага переключения скоростей | |
| 39 | 1***А | Гнездо подушки - верхняя стойка рычага переключения скоростей | |
| 40 | 1***А | Подушка - верхняя стойка рычага переключения скоростей | |
| 41 | 1***А | Подкладка - подушка верхней стойки рычага переключения скоростей | |
| 42 | 1***А | Застежка - уплотнительное гнездо в сборе | |
| 43 | C***5 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 44 | 1***А | Уплотнительное гнездо в сборе - пол в кабине | |
| 45 | 3***0 | Штуцер - угольник | |
| 46 | 1***С | Кронштейн крепления соединительного звена рычага в сборе | |
| 47 | C***5 | Болт | |
| 48 | 1***А | Пучок воздухопроводов механизма переключения передач в сборе | |
| 49 | 1***А | Впускной патрубок коробки переключения скоростей в сборе | |
| 50 | C***5 | Штуцер | |
| 51 | 3***А | Тройник с торцевым проходом | |
| 52 | 1***В | Впускная труба механизма отбора мощности в сборе | |
| 53 | 1***В | Соединительный воздуховод цилиндра вспомогательной КПП в сборе |
