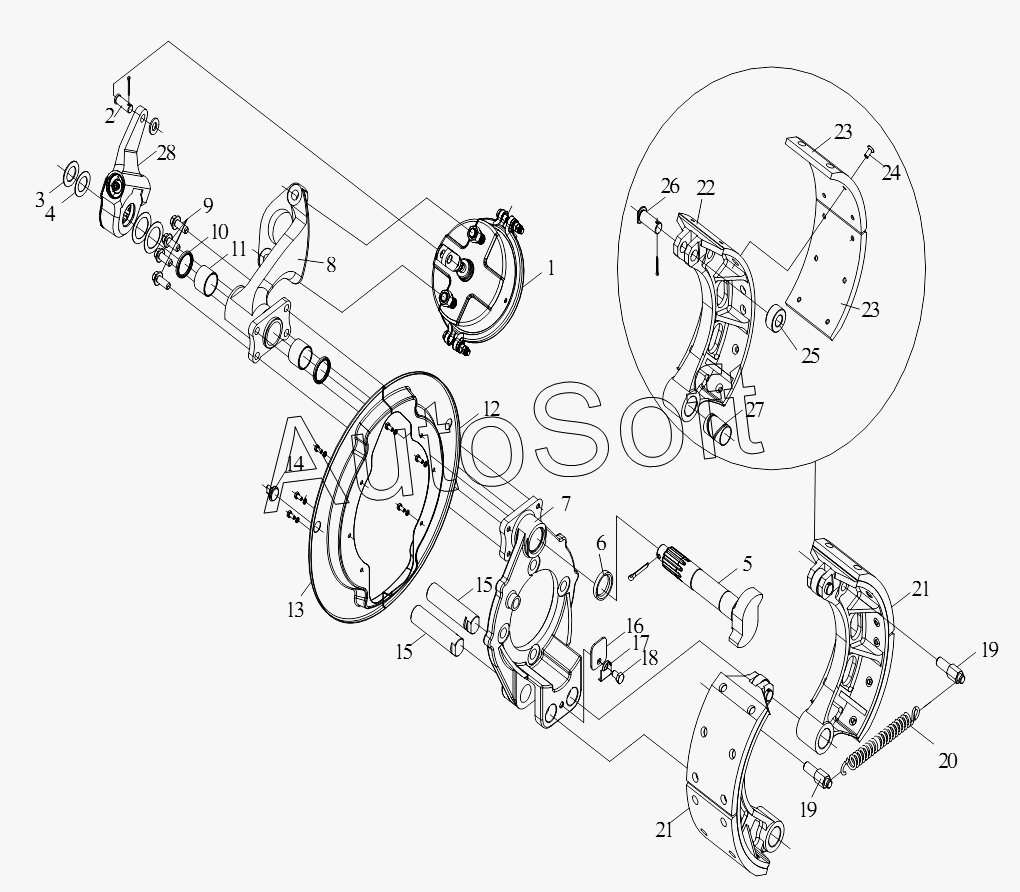

Каталог запасных частей к технике: FAW CA 5250 (JSQP64K1T1E4) (2014). Тормоз переднего колеса
14
15
15
16
17
18
19
19
20
21
21
13
22
23
23
24
25
26
27
28
1
2
3
4
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501015-46С | 3***С | Передний левый тормоз в сборе | |
| 3501020-46С | 3***С | Передний правый тормоз в сборе | |
| 3501022-362 | 3***2 | Кронштейн переднего правого тормоза | |
| 3501128-362 | 3***2 | Кронштейн переднего правого тормозного кулачка | |
| 3501210В242 | 3***2 | Регулировочный рычаг переднего правого тормоза в сборе | |
| 3501380С293 | 3***3 | Передняя левая нижняя тормозная колодка с роликом в сборе | |
| 3502152-242 | 3***2 | Передний правый тормозной кулак | |
| CQ1500612 | C***2 | Болт | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q5003025 | Q***5 | Шплинт | |
| Q5004030 | Q***0 | Штифт | |
| Q5006035 | Q***5 | Штифт | |
| 1 | 3***А | Передняя тормозная пневматическая камера в сборе | |
| 2 | Q***8 | Штифт | |
| 3 | 3***1 | Регулировочная шайба | |
| 4 | 3***1 | Регулировочная шайба | |
| 5 | 3***2 | Передний левый тормозной кулак | |
| 6 | 3***Е | Шайба кулачка | |
| 7 | 3***2 | Кронштейн переднего левого тормоза | |
| 8 | 3***2 | Кронштейн переднего левого тормозного кулачка | |
| 9 | 2***1 | Стопорный болт | |
| 10 | 3***0 | Сальник кронштейна кулака | |
| 11 | 3***0 | Втулка кулачкового вала | |
| 12 | 3***3 | Левый нижний (правый верхний) пылеотбойник переднего тормоза | |
| 13 | 3***3 | Левый верхний (правый нижний) пылеотбойник переднего тормоза | |
| 14 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3***Е | Вал пластинки тормозной колодки | |
| 16 | 3***Е | Планка | |
| 17 | 3***Е | Застежка крепежного болта отбойника вала колодки | |
| 18 | C***6 | Болт | |
| 19 | 3***2 | Штифт возвратной пружины | |
| 20 | 3***6 | Возвратная пружина передней тормозной колодки | |
| 21 | 3***3 | Передняя левая верхняя тормозная колодка с роликом в сборе | |
| 22 | 3***3 | Передняя тормозная колодка | |
| 23 | 3***2 | Фрикционная накладка передней тормозной колодки | |
| 24 | 3***2 | Заклепка | |
| 25 | 3***2 | Ролик тормозной колодки | |
| 26 | 3***2 | Штифт | |
| 27 | 3***1 | Втулка передней тормозной колодки | |
| 28 | 3***2 | Регулировочный рычаг переднего левого тормоза в сборе |
