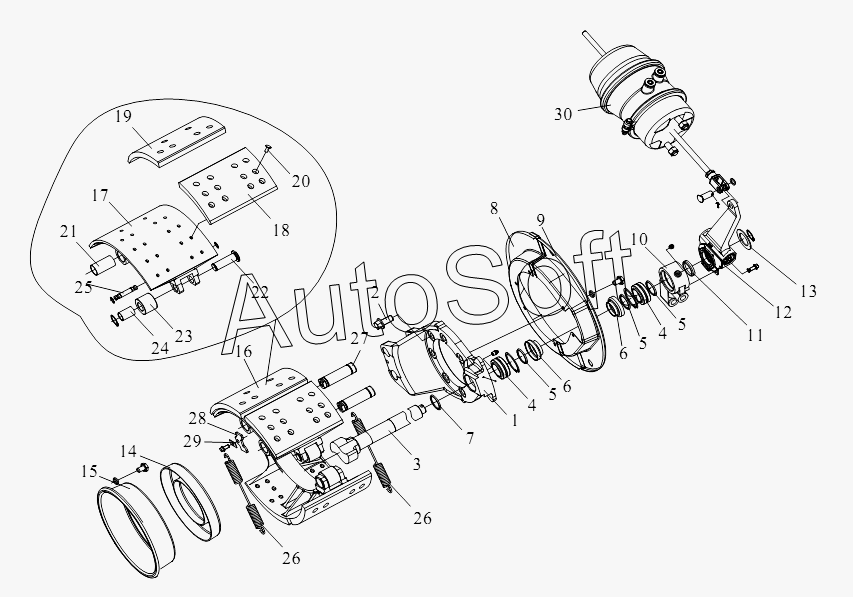

Каталог запасных частей к технике: FAW CA 5250 (GJBP66K2T1E4) (2014). Тормоз среднего моста
1
2
3
4
4
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502152А483 | 3***3 | Кулачок заднего правого тормоза | |
| 3503210-А0Е | 3***Е | Средний правый регулировочный рычаг в сборе | |
| 3503G25-80B | 3***B | Тормозной механизм | |
| 3530025-94C | 3***C | Тормозной цилиндр | |
| CQ1500616S | C***S | Шестигранный загибочный болт | |
| CQ1501810 | C***0 | Шестигранный загибочный болт | |
| CQ1501816 | C***6 | Болт | |
| CQ1511016 | C***6 | Шестигранный загибочный болт | |
| CQ70001 | C***1 | Масленка | |
| Q40108 | Q***8 | Шайба | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43062 | Q***2 | Пружинная шайба для отверстия | |
| Q43112 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43125 | Q***5 | Стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| Q5101438 | Q***8 | Штифт | |
| Q966555 | Q***5 | Стальной шарик | |
| 1 | 3***Е | Стойка переднего правого тормоза в сборе | |
| 2 | 3***H | Стопорный болт | |
| 3 | 3***3 | Кулачок заднего левого тормоза | |
| 4 | 3***Е | Откидной подшипник распределительного вала в сборе | |
| 5 | 3***Е | Сальник | |
| 6 | 3***Е | Стойка - сальник | |
| 7 | 3***Е | Сальник | |
| 8 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 9 | 3***Е | Передний пылезащитный диск заднего тормоза | |
| 10 | 3***Е | Средняя левая стойка кулачка | |
| 11 | 3***Е | Прокладка перегородки - стойка кулачка | |
| 12 | 3***Е | Средний левый регулировочный рычаг в сборе | |
| 13 | 3***Е | Прокладка регулирующая | |
| 14 | 3***Е | Маслоотражатель 2 | |
| 15 | 3***Е | Маслоотражатель | |
| 16 | 3***Е | Пластинка тормозной колодки с бегунком в сборе | |
| 17 | 3***Е | Пластинка колодки заднего тормоза | |
| 18 | 3***Е | Задняя фрикционная накладка I | |
| 19 | 3***Е | Задняя фрикционная накладка II | |
| 20 | 3***Е | Заклепка крепления фрикционной накладки тормозной колодки | |
| 21 | 3***S | Втулка - передняя пластинка колодки тормоза | |
| 22 | 3***E | Вал ролика | |
| 23 | 3***E | Втулка ролика | |
| 24 | 3***E | Бегунок | |
| 25 | 3***E | Стопор возвратной пружины | |
| 26 | 3***E | Возвратная пружина | |
| 27 | 3***S | Палец колодки | |
| 28 | 3***S | Щит - палец колодки | |
| 29 | 3***S | Замковая пластина - щит пальца колодки | |
| 30 | 3***C | Тормозной цилиндр |
