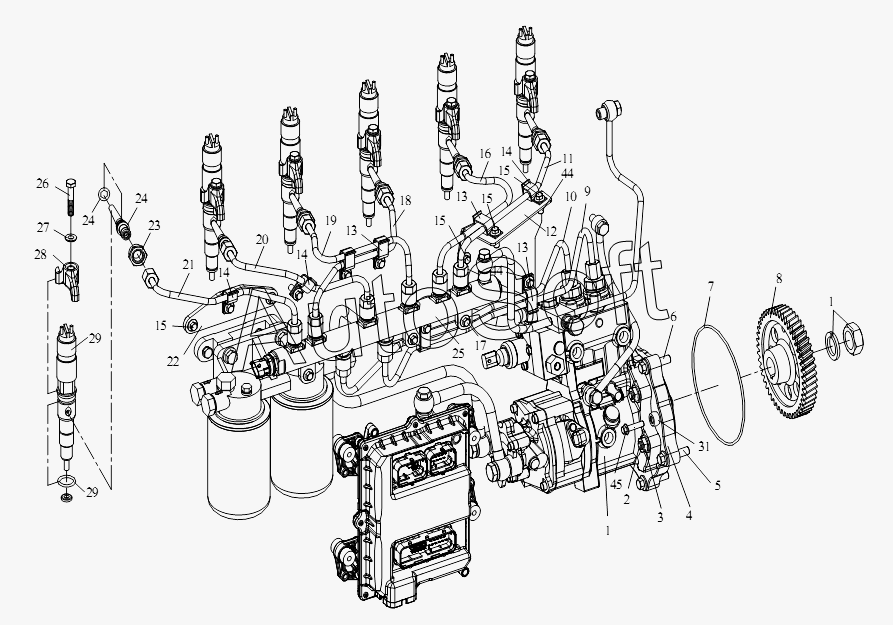

Каталог запасных частей к технике: FAW CA 5250 (GJBP66K2T1E4) (2014). Система подачи топлива (I)
1
1
1
2
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
22
23
24
24
24
25
25
26
26
27
27
28
28
29
29
29
31
31
44
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Болт | Б***т | Пустотелый болт | |
| Болт | Б***т | Пустотелый болт | |
| Гайка | Г***а | Шестигранная гайка - для крепления приводной шестерни | |
| Шайба | Ш***а | Пружинная шайба - для крепления приводной шестерни | |
| 1 | 1***Е | Топливный насос в сборе | |
| 1 | 1***0 | Топливный насос в сборе | |
| 2 | C***5 | Шпилька | |
| 3 | C***0 | Гайка | |
| 4 | 1***D | Соединительный фланец | |
| 4 | 1***0 | Соединительный фланец | |
| 5 | Q***5 | Болт | |
| 6 | Q***0 | Болт | |
| 7 | 1***D | О-образное кольцо - перекрышка PTO | |
| 7 | C***B | О-образное резиновое кольцо для гидравлической | |
| 8 | 1***D | Передаточная шестерня топливного насоса | |
| 8 | 1***0 | Передаточная шестерня топливного насоса | |
| 9 | 1***E | Топливопровод высокого давления | |
| 9 | 1***0 | Топливопровод высокого давления в сборе II | |
| 10 | 1***Е | Топливопровод высокого давления в сборе I | |
| 10 | 1***0 | Топливопровод высокого давления в сборе I | |
| 11 | 1***Е | Маслопровод высокого давления 6 -ого цилиндра в сборе | |
| 11 | 1***0 | Маслопровод высокого давления 6 -ого цилиндра в сборе | |
| 12 | 1***D | Крепежная стойка II - масляная труба высокого давления | |
| 12 | 1***0 | Крепежная стойка II - масляная труба высокого давления | |
| 13 | 1***0 | Комплект зажима масляной трубы высокого давления | |
| 13 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 14 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 14 | 1***0 | Скоба маслопровода высокого давления в сборе I | |
| 15 | Q***6 | Болт | |
| 16 | 1***Е | Маслопровод высокого давления 5 -ого цилиндра в сборе | |
| 16 | 1***0 | Маслопровод высокого давления 5 -ого цилиндра в сборе | |
| 17 | Q***0 | Болт | |
| 18 | 1***Е | Маслопровод высокого давления 4 -ого цилиндра в сборе | |
| 18 | 1***0 | Маслопровод высокого давления 4 -ого цилиндра в сборе | |
| 19 | 1***Е | Маслопровод высокого давления 3 -ого цилиндра в сборе | |
| 19 | 1***0 | Маслопровод высокого давления 3 -ого цилиндра в сборе | |
| 20 | 1***Е | Маслопровод высокого давления 2 -ого цилиндра в сборе | |
| 20 | 1***0 | Маслопровод высокого давления 2 -ого цилиндра в сборе | |
| 21 | 1***Е | Маслопровод высокого давления 1 -ого цилиндра в сборе | |
| 21 | 1***0 | Маслопровод высокого давления 1 -ого цилиндра в сборе | |
| 22 | 1***D | Крепежная стойка I - труба высокого давления | |
| 22 | 1***0 | Крепежная стойка I - труба высокого давления | |
| 23 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 24 | 1***D | Соединительная втулка трубки высокого давления в сборе | |
| 24 | 1***0 | Соединительная втулка трубки высокого давления в сборе | |
| 25 | 1***Е | Топливная рампа высокого давления в сборе | |
| 25 | 1***0 | Топливная рампа высокого давления в сборе | |
| 26 | 1***D | Болт нажимной пластины форсунки | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | G***8 | Сферическая шайба | |
| 27 | G***8 | Сферическая шайба | |
| 28 | 1***D | Прижимная планка форсунки | |
| 28 | 1***0 | Зажимная пластинка распылителя | |
| 29 | 1***Е | Маслораспылитель в сборе | |
| 29 | 1***0 | Маслораспылитель в сборе | |
| 31 | 1***0 | Муфта | |
| 31 | 1***D | Муфта | |
| 44 | C***8 | Гайка | |
| 45 | 1***0 | Фиксатор | |
| 45 | 1***D | Фиксатор |
