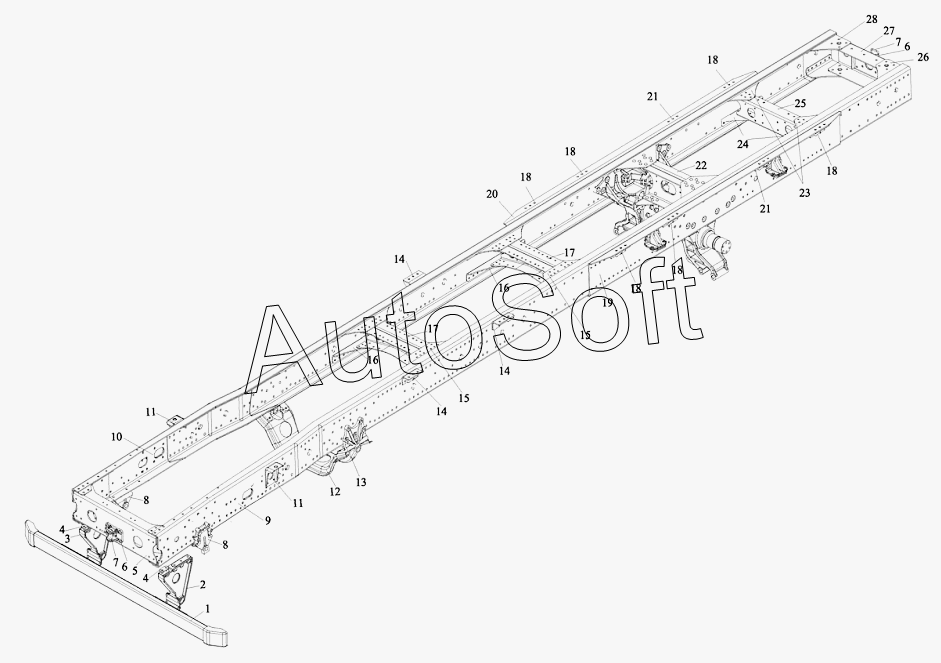

Каталог запасных частей к технике: FAW CA 5250 (GJBP66K2T1E4) (2014). Рама и защита
1
2
3
4
4
5
6
6
7
7
8
8
9
10
11
11
12
13
14
14
14
15
15
16
16
17
17
18
18
18
18
18
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010-Y465/AA | 2***A | Рама с кронштейном в сборе | |
| 2801093-50А | 2***А | Усиленная планка - задняя поперечная балка передней рессоры | |
| 2801144-80А | 2***А | Правая верхняя соединительная планка средней второй поперечины | |
| 2801148-72А | 2***А | Правая нижняя соединительная планка средней второй поперечины | |
| 2801177-242 | 2***2 | Опора нижней пластины балки | |
| 2912516-240 | 2***0 | Болт-для крепления задней стойки задней рессоры | |
| CQ1501235T | C***T | Шестигранный болт | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32616 | C***6 | Гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39718 | C***8 | Шестигранная фланцевая гайка | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841445T | Q***T | Болт | |
| Q1841445T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841450T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841460T | Q***T | Болт | |
| Q1841470T | Q***T | Болт с шестигранной головкой, фланцевой поверхностью и толстым стержнем | |
| Q1841650T | Q***T | Болт | |
| Q1851445T | Q***T | Шестигранный фланцевый болт | |
| Q1851450T | Q***T | Болт | |
| Q1851450T | Q***T | Болт | |
| Q1851460T | Q***T | Болт | |
| Q1851460T | Q***T | Болт | |
| Q1851465T | Q***T | Болт | |
| Q1851865T | Q***T | Шестигранный фланцевый болт | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501438 | Q***8 | Заклепка | |
| Q4501446 | Q***6 | Заклепка | |
| Q4501455 | Q***5 | Заклепка с полукруглой головкой | |
| Q4501455 | Q***5 | Заклепка с полукруглой головкой | |
| 1 | 2***W | Сварная поперечина | |
| 2 | 2***В | Правый кронштейн передней нижней защиты | |
| 3 | 2***В | Левый кронштейн передней нижней защиты | |
| 4 | 2***W | Подкладка | |
| 5 | 2***W | Передняя поперечина | |
| 6 | 2***А | Гнездо запора | |
| 7 | 2***А | Запор со шплинтом в сборе | |
| 8 | 2***А | Передний кронштейн передней рессоры | |
| 9 | 2***A | Левая продольная балка в сборе | |
| 10 | 2***A | Правая продольная балка в сборе | |
| 11 | 2***А | Верхняя стойка переднего амортизатора | |
| 12 | 2***В | Задняя поперечина передней рессоры | |
| 13 | 2***В | Задний кронштейн передней рессоры в сборе | |
| 14 | 2***А | Соединительная кница подрамника в сборе | |
| 15 | 2***В | Верхняя соединительная планка средней поперечины | |
| 16 | 2***В | Нижняя соединительная планка средней поперечины | |
| 17 | 2***А | Третья поперечная балка в сборе | |
| 18 | 2***A | Соединительная кница подрамника в сборе | |
| 19 | 2***A | Соединительная планка грузового кузова | |
| 20 | 2***A | Соединительная планка грузового кузова | |
| 21 | 2***A | Соединительная кница подрамника в сборе | |
| 22 | 2***А | Поперечина тележки подвески в сборе | |
| 23 | 2***А | Левая верхняя соединительная планка средней второй поперечины | |
| 24 | 2***А | Левая нижняя соединительная планка средней второй поперечины | |
| 25 | 2***В | Поперечина | |
| 26 | 2***В | Правая нижняя соединительная планка задней поперечины | |
| 27 | 2***В | Левая нижняя соединительная планка задней поперечины | |
| 28 | 2***7 | Задняя балка |
