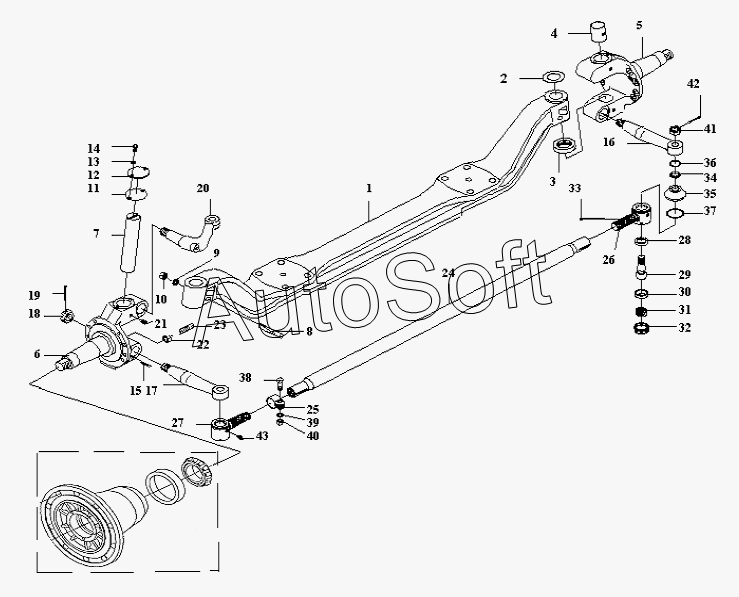

Каталог запасных частей к технике: FAW CA 5250 (GJBP66K2T1E4) (2014). Передняя ось и поперечная рулевая тяга
1
2
2
2
2
2
2
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010-448 | 3***8 | Передняя ось в сборе | |
| 3001021ВШ | 3***Ш | Левый поворотный кулак | |
| 3001022ВШ | 3***Ш | Правый поворотный кулак | |
| 3003054-174 | 3***4 | Поперечная рулевая тяга | |
| 3003061-1H | 3***H | Левый наконечник поперечной рулевой тяги | |
| 3003062-1H | 3***H | Правый наконечник поперечной рулевой тяги | |
| 1 | 3***2 | Передняя ось | |
| 2 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 2 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 2 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 2 | 3***Е | Шайба - рулевой шарнир передней оси | |
| 2 | 3***Е | Шайба поворотного кулака передней оси | |
| 2 | 3***Е | Шайба поворотного кулака передней оси | |
| 2 | 3***Е | Шайба поворотного кулака передней оси | |
| 2 | 3***Е | Шайба поворотного кулака передней оси | |
| 2 | 3***Е | Шайба поворотного кулака передней оси | |
| 3 | 3***1 | Натяжной конический подшипник качания | |
| 4 | 3***Е | Втулка - рулевой шарнир | |
| 5 | 3***Ш | Правый поворотный кулак с втулкой в сборе | |
| 6 | 3***Ш | Левый поворотный кулак с втулкой в сборе | |
| 7 | 3***Е | Шкворень - рулевой шарнир | |
| 8 | 3***Е | Клинообразная замок - задвижка - шкворень поворотной цапфы | |
| 9 | Q***4 | Пружинная шайба | |
| 10 | C***4 | Гайка | |
| 11 | 3***Е | Прокладная уплотнительная прокладка - накладка шкворня рулевого шарнира | |
| 12 | 3***Е | Накладка - отверстие шкворня рулевого шарнира | |
| 13 | Q***8 | Пружинная шайба | |
| 14 | C***4 | Болт | |
| 15 | Q***2 | Шпонка | |
| 16 | 3***4 | Правый рычаг поворотного кулака | |
| 17 | 3***4 | Левый рычаг поворотного кулака | |
| 18 | C***6 | Гайка | |
| 19 | Q***0 | Штифт | |
| 20 | 3***Ш | Верхний рычаг шарнира | |
| 21 | C***1 | Масленка | |
| 22 | C***6 | Гайка | |
| 23 | 3***Е | Стопорная колонна - рулевой шарнир | |
| 24 | 3***4 | Поперечная рулевая тяга в сборе | |
| 25 | 3***H | Хомут рулевой тяги | |
| 26 | 3***H | Правый наконечник поперечной рулевой тяги в сборе | |
| 27 | 3***H | Левый наконечник поперечной рулевой тяги в сборе | |
| 28 | 3***H | Верхняя шаровая чашка рулевой тяги | |
| 29 | 3***H | Шаровой палец | |
| 30 | 3***H | Нижняя шаровая чашка рулевой тяги | |
| 31 | 3***1 | Пружина | |
| 32 | 3***H | Пробка | |
| 33 | Q***0 | Шплинт | |
| 34 | 3***Е | Стопорная втулка - уплотнительный чехол | |
| 35 | 3***H | Уплотнительный чехол | |
| 36 | 3***Е | Верхняя пружина - уплотнительный чехол | |
| 37 | 3***Е | Нижняя пружина - уплотнительный чехол | |
| 38 | C***0 | Болт | |
| 39 | Q***4 | Пружинная шайба | |
| 40 | C***4 | Гайка | |
| 41 | C***2 | Гайка | |
| 42 | Q***5 | Шплинт | |
| 43 | C***1 | Масленка |
