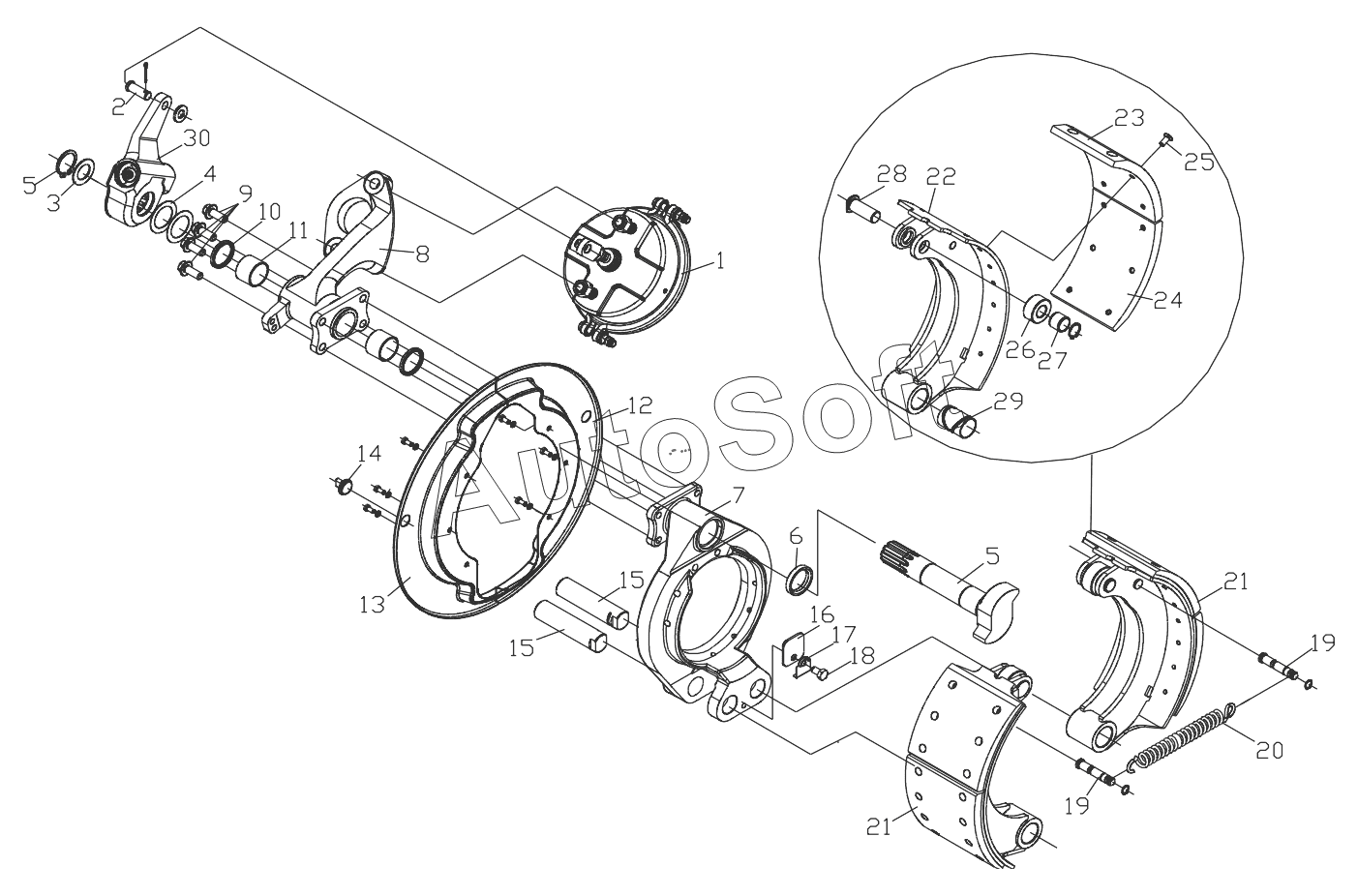

Каталог запасных частей к технике: FAW CA 4250 P66K24T1E (2017). Front Axle Brake
3501015C242
3501020C242
1
2
Q40114
Q5003025
3
4
5
5
3501152C242
3501152C242
Q43138
Q43138
6
7
3501022C242
8
3501128C242
9
10
11
12
13
Q40306
CQ1500610
14
15
15
16
17
18
19
19
Q43113
Q43113
20
21
21
21
21
22
23
24
25
26
27
28
Q43122
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501015C242 | 3***2 | Brake assembly | |
| 3501020C242 | 3***2 | Brake assembly | |
| 3501022C242 | 3***2 | Кронштейн тормоза правого переднего колеса | |
| 3501128C242 | 3***2 | Brake cam support | |
| 3501152C242 | 3***2 | Camshaft | |
| CQ1500610 | C***0 | Болт | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q43113 | Q***3 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| 1 | 3***A | Передняя тормозная пневматическая камера в сборе | |
| 2 | Q***8 | Штифт | |
| 3 | 3***S | Прокладка перегородки - регулирующий рычаг тормоза | |
| 4 | 3***2 | Регулировочная шайба тормоза | |
| 5 | 3***2 | Camshaft | |
| 6 | 3***S | Шайба - тормозной кулачковый вал | |
| 7 | 3***2 | Кронштейн тормозного механизма левого переднего колеса | |
| 8 | 3***2 | Кронштейн кулака тормозного механизма левого переднего колеса | |
| 9 | 3***2 | Болт | |
| 10 | 3***S | Сальник - тормозной кулачок | |
| 11 | 3***S | Втулка - тормозной кулачок | |
| 12 | 3***E | Пылезащитный диск | |
| 13 | 3***E | Пылезащитный диск | |
| 14 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 15 | 3***E | Ось колодки | |
| 16 | 3***E | Защитная пластина | |
| 17 | 3***E | Пластина | |
| 18 | C***6 | Болт | |
| 19 | 3***T | Стопор возвратной пружины | |
| 20 | 3***E | Возвратная пружина тормозной колодки | |
| 21 | 3***2 | Левая верхняя тормозная колодка тормозного механизма переднего колеса с фрикционной накладкой | |
| 21 | 3***2 | Brake shoe with lining assembly | |
| 22 | 3***2 | Brake shoe assembly | |
| 23 | 3***2 | Lining I | |
| 24 | 3***2 | Lining II | |
| 25 | 3***Т | Rivet for brake shoe lining | |
| 26 | 3***Т | Roller for brake shoe | |
| 27 | 3***Т | Bush, roller | |
| 28 | 3***Т | Shaft, roller | |
| 29 | 3***1 | Втулка передней тормозной колодки | |
| 30 | 3***2 | Slack adjuster assembly | |
| 30 | 3***2 | Slack adjuster assembly |
