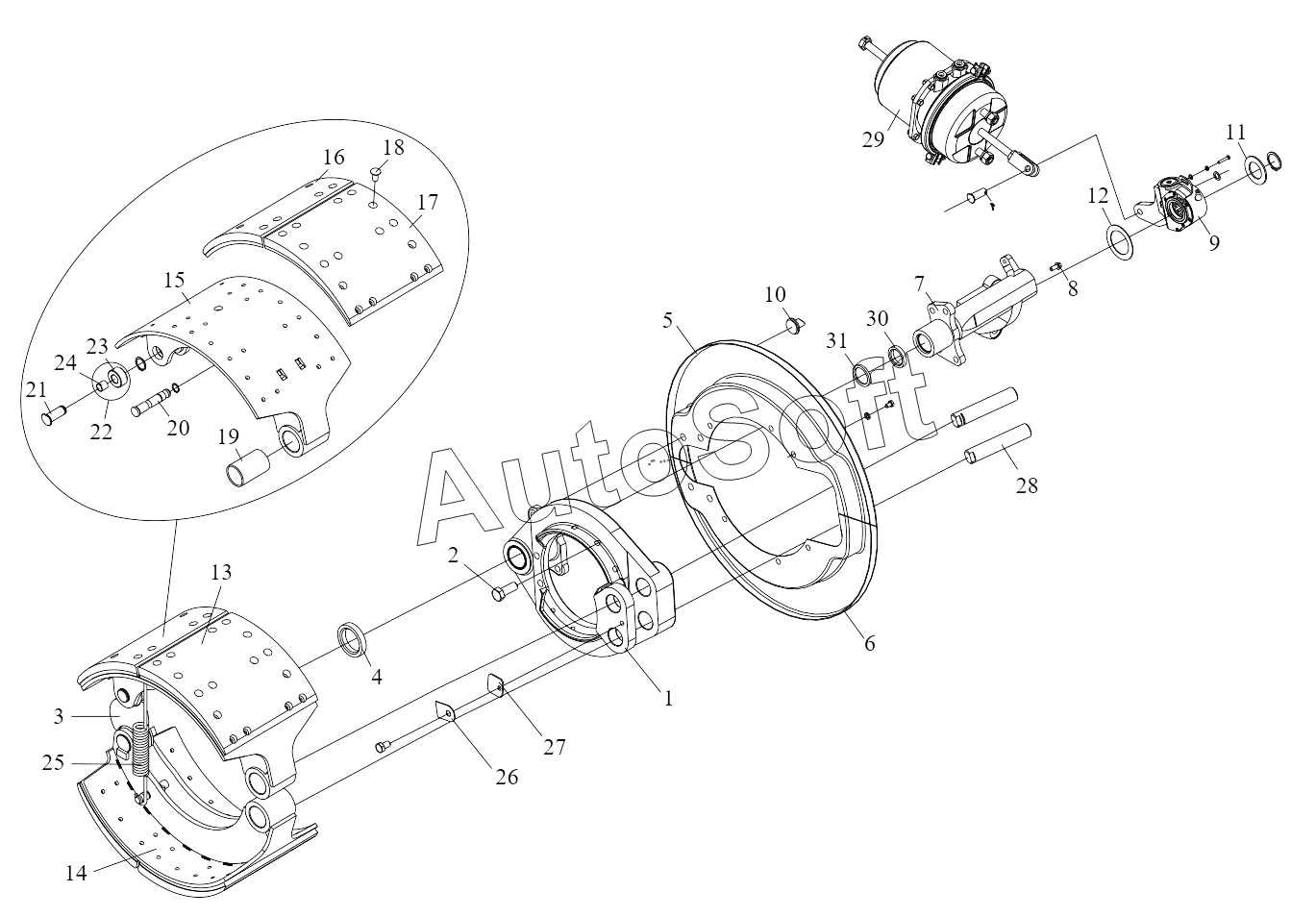

Каталог запасных частей к технике: FAW CA 4250 P66K24T1E (2017). Rear Axle Brake
3502015BA2T
3502020BA2T
1
2
3
3502152BA2T
Q43138
4
5
6
CQ1500610
Q40306
7
3502128BA2T
8
9
10
11
12
13
14
15
16
17
18
19
20
Q43113
21
Q43122
22
23
24
25
26
27
CQ1501016
28
29
Q40114
Q5101438
Q5003025
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502015BA2T | 3***T | Rear axle left brake assembly | |
| 3502020BA2T | 3***T | Rear axle right brake assembly | |
| 3502128BA2T | 3***T | Rear axle right brake cam bracket | |
| 3502152BA2T | 3***T | Camshaft | |
| CQ1500610 | C***0 | Болт | |
| CQ1501016 | C***6 | Болт | |
| Q40114 | Q***4 | Шайба | |
| Q40306 | Q***6 | Пружинная шайба | |
| Q43113 | Q***3 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| Q5101438 | Q***8 | Штифт | |
| 1 | 3***2 | Кронштейн заднего тормоза | |
| 2 | 3***H | Стопорный болт | |
| 3 | 3***T | Camshaft | |
| 4 | 3***S | Шайба - тормозной кулачковый вал | |
| 5 | 3***0 | Пылеотбойник левый нижний (правый верхний) заднего тормоза | |
| 6 | 3***0 | Пылеотбойник левый верхний (правый нижний) заднего тормоза | |
| 7 | 3***T | Rear axle left brake cam bracket | |
| 8 | 3***2 | Болт | |
| 9 | 3***T | Rear brake adjusting beam assembly | |
| 10 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 11 | 3***S | Прокладка перегородки - регулирующий рычаг тормоза | |
| 12 | 3***2 | Регулировочная шайба тормоза | |
| 13 | 3***T | Brake shoe with roller assembly | |
| 14 | 3***T | Brake shoe with roller assembly | |
| 15 | 3***T | Brake shoe assembly | |
| 16 | 3***T | Lining II | |
| 17 | 3***T | Lining I | |
| 18 | 3***T | Rivet for brake shoe lining | |
| 19 | 3***1 | Втулка вала | |
| 20 | 3***T | Стопор возвратной пружины | |
| 21 | 3***T | Вал ролика | |
| 22 | 3***T | Roller for brake shoe assembly | |
| 23 | 3***T | Ролик тормозной колодки в сборе | |
| 24 | 3***T | Втулка ролика | |
| 25 | 3***E | Возвратная пружина | |
| 26 | 3***E | Пластина | |
| 27 | 3***E | Защитная пластина | |
| 28 | 3***E | Ось колодки заднего тормоза | |
| 29 | 3***T | Spring brake cylinder with quick connector assembly | |
| 30 | 3***S | Втулка - тормозной кулачок | |
| 31 | 3***S | Сальник - тормозной кулачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
