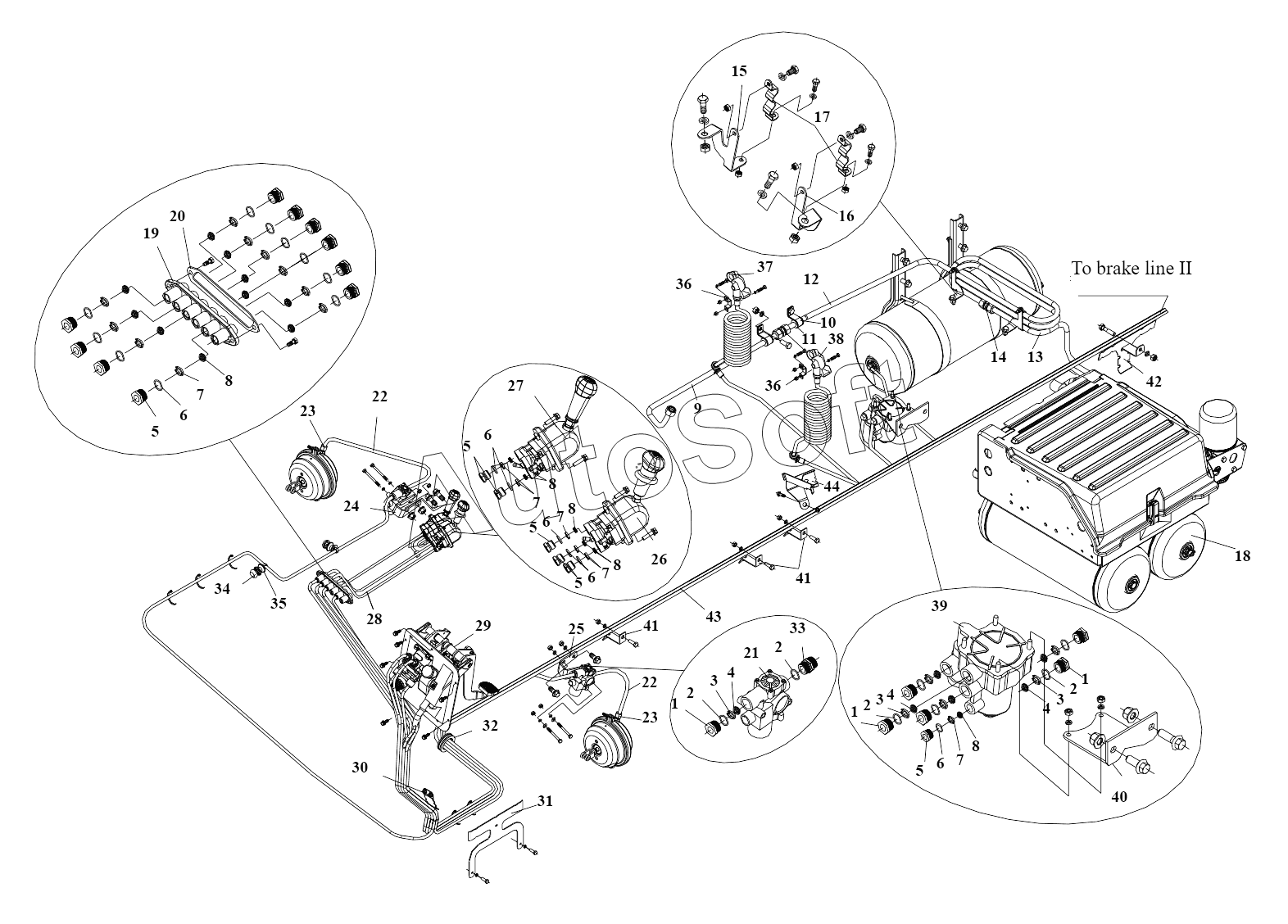

Каталог запасных частей к технике: FAW CA 4250 P66K24T1E (2017). Brake Line (I)
1
1
1
2
2
2
2
3
3
3
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
CQ34014
CQ1501435
Q40314
11
12
13
14
15
CQ1501225
Q40312
CQ34012
16
17
CQ1500825
Q40308
CQ34008
18
19
CQ1460620
20
21
CQ1500880
CQ34008
Q40308
Q40108
22
22
23
23
CQ72316
CQ72316
24
25
CQ1501435
CQ34014
Q40314
26
CQ1460625
27
CQ1460525
28
29
CQ1460825
30
CQ32608
31
CQ1500825
Q40308
32
33
34
35
36
36
CQ1500825
CQ1500825
Q40308
Q40308
CQ34008
CQ34008
37
38
39
Q40308
CQ34008
40
Q1841435
CQ32614
41
41
CQ1501435
CQ1501435
Q40314
Q40314
CQ34014
CQ34014
42
CQ1501435
Q40314
CQ34014
43
44
CQ1501435
Q40314
CQ34014
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1460525 | C***5 | Комбинированный болт | |
| CQ1460620 | C***0 | Болт | |
| CQ1460625 | C***5 | Болт | |
| CQ1460825 | C***5 | Болт | |
| CQ1500825 | C***5 | Болт | |
| CQ1500825 | C***5 | Болт | |
| CQ1500825 | C***5 | Болт | |
| CQ1500880 | C***0 | Болт | |
| CQ1501225 | C***5 | Болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ32608 | C***8 | Шайба | |
| CQ32614 | C***4 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ72316 | C***6 | Уплотнительное кольцо | |
| Q1841435 | Q***5 | Шестигранный фланцевый болт | |
| Q40108 | Q***8 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| 1 | 3***A | Гайка | |
| 2 | 3***A | Уплотнительное кольцо | |
| 3 | 3***A | Фиксирующее кольцо | |
| 4 | 3***A | Фасонное уплотнительное кольцо | |
| 5 | 3***A | Гайка | |
| 6 | 3***A | Уплотнительное кольцо | |
| 7 | 3***A | Фиксирующее кольцо | |
| 8 | 3***A | Фасонное уплотнительное кольцо | |
| 9 | 3***A | Передний воздуховод | |
| 10 | 3***A | Стойка воздушной трубы | |
| 11 | 3***A | Втулка воздушной трубы | |
| 12 | 3***A | Air tube assembly-compressor to drier | |
| 13 | 3***U | Air tube assembly--air compressor to air handling unit | |
| 14 | 3***A | Штуцер | |
| 15 | 3***A | Left clamp bracket-tightening the intermediate air pipe | |
| 16 | 3***A | Pipe clamp bracket-for fastening middle air tube | |
| 17 | 3***A | Хомут крепления промежуточного воздуховода | |
| 18 | 3***U | Reservoir module assembly, air brake | |
| 19 | 3***A | Многоканальное соединение | |
| 20 | 3***A | Уплотнительная прокладка | |
| 21 | 3***A | Электромагнитный клапан | |
| 22 | 3***A | Гибкий рукав тормоза в сборе-задний тормоз | |
| 23 | 3***3 | Четырехконтурная плоская уплотнительная пробка | |
| 24 | 3***A | Bracket-ABS solenoid valve | |
| 25 | 3***A | Bracket-front left ABS solenoid valve assembly | |
| 26 | 3***B | Manual valve assembly | |
| 27 | 3***B | Trailer manual valve assembly | |
| 28 | 3***B | Cab pipeline and harness assembly | |
| 29 | 3***A | Тормозная педаль и педаль сцепления в сборе | |
| 30 | 3***A | Bracket, front wall harness | |
| 31 | 3***A | Bracket assembly-for chassis harness | |
| 32 | 3***A | Резиновое уплотнительное кольцо | |
| 33 | 3***A | Штуцер-электромагнитный клапан АБС | |
| 34 | 3***0 | Кронштейн | |
| 35 | 3***0 | Зажим | |
| 36 | 3***2 | Стойка | |
| 37 | 3***2 | Перекидной рукав подачи воздуха и соединение в сборе | |
| 38 | 3***2 | Перекидной рукав управления и соединение в сборе | |
| 39 | 3***A | Клапан прицепа в сборе | |
| 40 | 3***A | Bracket, trailer valve | |
| 41 | 3***A | Кронштейн трубного пучка | |
| 42 | 3***B | Кронштейн трубного пучка | |
| 43 | 3***C | Tube bundle assembly | |
| 44 | 3***A | Bracket-distribution box and trailer tube line |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
