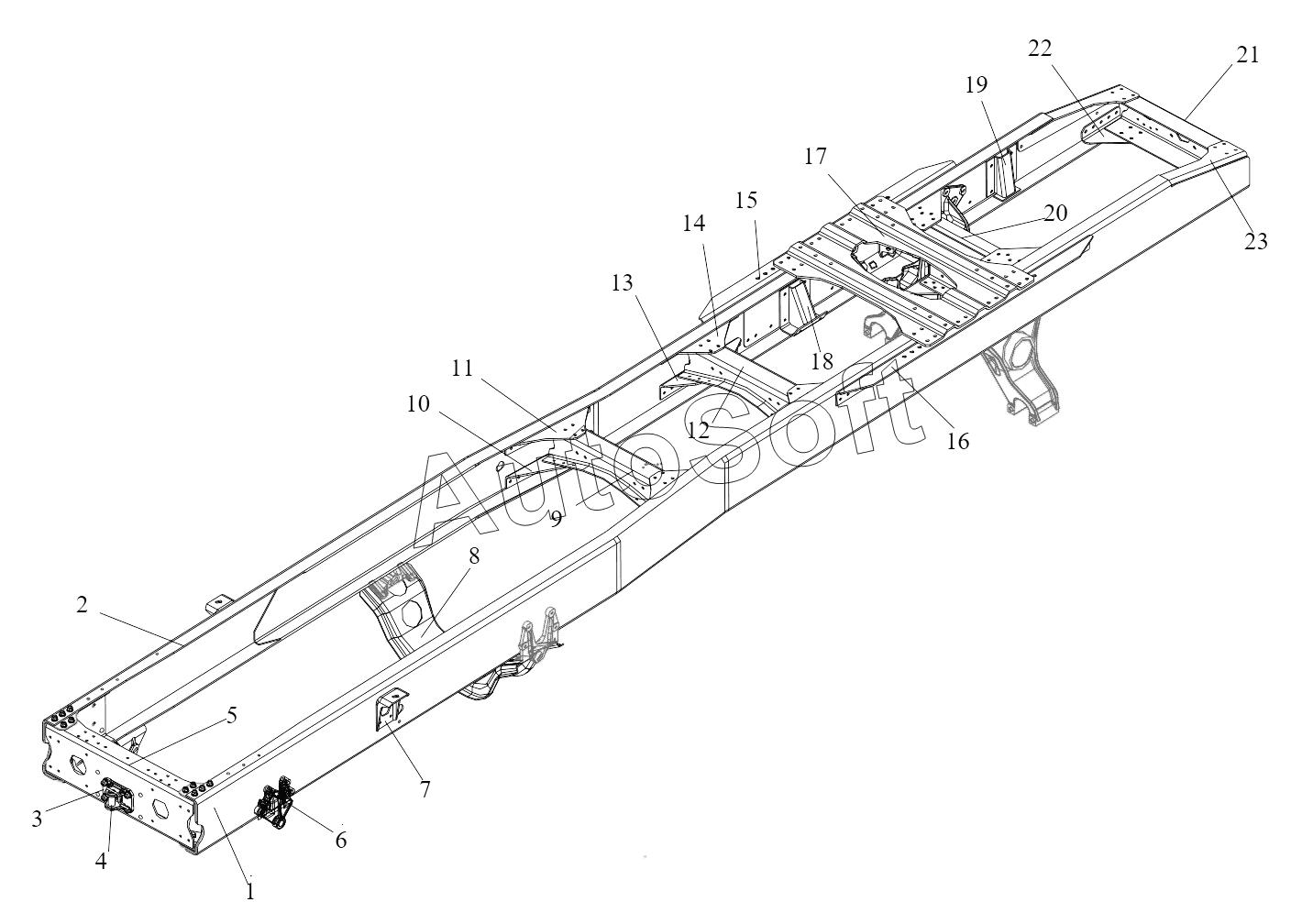

Каталог запасных частей к технике: FAW CA 4250 P66K24T1E (2017). Frame and Bracket Assembly
CQ32614
Q4501438
2801093-50A
CQ39714
9
10
2801117-50A
11
2801113-50A
CQ32612
9
Q1841235T
Q1841440T
12
CQ32614
Q1841435T
Q4501234
Q4501436
Q4501438
CQ39714
1
2
3
4
5
Q1851435TS
6
CQ39712
2800010B61C
Q1851240T
Q1851465T
7
Q4501438
8
2801093-50A
CQ32614
Q1851455T
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2800010B61C | 2***C | Frame and bracket assembly | |
| 2801093-50A | 2***A | Усиленная планка-задняя поперечная балка передней рессоры | |
| 2801093-50A | 2***A | Усиленная планка-задняя поперечная балка передней рессоры | |
| 2801113-50A | 2***A | Левая верхняя соединительная планка-третья поперечная балка | |
| 2801117-50A | 2***A | Левая нижняя соединительная планка-третья поперечная балка | |
| CQ32612 | C***2 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ32614 | C***4 | Гайка | |
| CQ39712 | C***2 | ШЕСТИГРАННАЯ ФЛАНЦЕВАЯ ГАЙКА | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| CQ39714 | C***4 | Шестигранная фланцевая гайка | |
| Q1841235T | Q***T | Болт | |
| Q1841435T | Q***T | Шестигранный фланцевый болт | |
| Q1841440T | Q***T | Шестигранный фланцевый болт | |
| Q1851240T | Q***T | Шестигранный фланцевый болт | |
| Q1851435TS | Q***S | Шестигранный фланцевый болт | |
| Q1851455T | Q***T | Шестигранный фланцевый болт | |
| Q1851465T | Q***T | Болт | |
| Q4501234 | Q***4 | Заклепка с полукруглой головкой | |
| Q4501436 | Q***6 | Button head rivet | |
| Q4501438 | Q***8 | Заклепка | |
| Q4501438 | Q***8 | Заклепка | |
| Q4501438 | Q***8 | Заклепка | |
| 1 | 2***C | Left side beam assembly | |
| 2 | 2***C | Right side beam assembly | |
| 3 | 2***A | Держатель запора | |
| 4 | 2***A | Запор | |
| 5 | 2***A | Передняя поперечина передней рессоры | |
| 6 | 2***A | Левый передний кронштейн передней рессоры | |
| 7 | 2***A | Верхняя стойка-передняя амортизатор | |
| 8 | 2***A | Задняя поперечная балка-передняя рессора | |
| 9 | 2***A | Третья поперечная балка в сборе | |
| 9 | 2***A | Третья поперечная балка | |
| 10 | 2***A | Правая нижняя соединительная планка-третья поперечная балка | |
| 11 | 2***A | Правая верхняя соединительная планка-третья поперечная балка | |
| 12 | 2***A | No. 3 cross rail |
