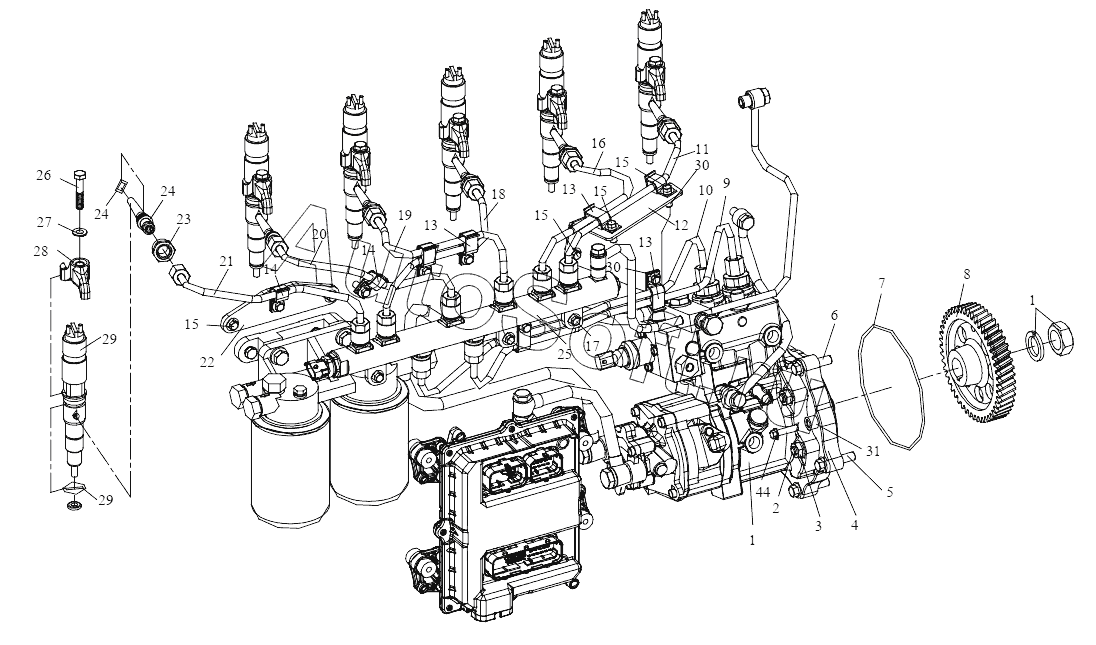

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Система подачи топлива (I)
35
24
24
25
26
27
27
28
29
29
30
30
31
32
33
33
34
23
35
36
37
38
38
39
40
40
41
42
43
44
10
шайба
шайба
гайка
гайка
болт
болт
болт
болт
2
3
4
5
6
7
7
8
9
1
1
11
12
13
13
13
14
14
15
15
15
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| болт | б***т | Пустотелый болт | |
| болт | б***т | Пустотелый болт | |
| гайка | г***а | Шестигранная гайка - крепежная приводная шестерня | |
| шайба | ш***а | Шайба | |
| 1 | 1***0 | Топливный насос в сборе | |
| 2 | C***5 | Шпилька | |
| 3 | C***0 | Гайка | |
| 4 | 1***0 | Присоединительный фланец | |
| 5 | Q***T | Шестигранный фланцевый болт | |
| 6 | Q***0 | Болт | |
| 7 | 1***D | О-образное кольцо - перекрышка PTO | |
| 7 | C***B | О-образное резиновое кольцо для гидравлической | |
| 8 | 1***0 | Передаточная шестерня топливного насоса | |
| 9 | 1***J | Топливопровод высокого давления в сборе | |
| 10 | 1***J | Топливопровод высокого давления в сборе | |
| 11 | 1***Е | Маслопровод высокого давления 6 -ого цилиндра в сборе | |
| 12 | 1***D | Кронштейн крепления -топливопровода высокого давления | |
| 13 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 14 | 1***0 | Комплект зажима масляной трубы высокого давления | |
| 15 | Q***6 | Болт | |
| 16 | 1***Е | Маслопровод высокого давления 5 -ого цилиндра в сборе | |
| 17 | Q***0 | Болт | |
| 18 | 1***Е | Маслопровод высокого давления 4 -ого цилиндра в сборе | |
| 19 | 1***Е | Маслопровод высокого давления 3 -ого цилиндра в сборе | |
| 20 | 1***Е | Маслопровод высокого давления 2 -ого цилиндра в сборе | |
| 21 | 1***Е | Маслопровод высокого давления 1 -ого цилиндра в сборе | |
| 22 | 1***D | Крепежная стойка I - труба высокого давления | |
| 23 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 24 | 1***D | Соединительная втулка трубки высокого давления в сборе | |
| 25 | 1***0 | Топливная рампа высокого давления в сборе | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | G***9 | Сферическая шайба | |
| 27 | G***8 | Сферическая шайба | |
| 28 | 1***0 | Зажимная пластинка распылителя | |
| 29 | 1***0 | Маслораспылитель в сборе | |
| 30 | C***8 | Гайка | |
| 31 | 1***D | Муфта | |
| 32 | 1***0 | Маслопровод в сборе | |
| 33 | 1***D | Пустотелый болт | |
| 33 | Q***2 | Шарнирный болт М14x1.5 | |
| 34 | C***5 | Уплотнительное кольцо | |
| 35 | 1***D | Шарнирный болт | |
| 35 | 1***6 | Полый болт - маслопровод в сборе | |
| 36 | C***5 | Уплотнительное кольцо | |
| 37 | 1***3 | Возвратный маслопровод в сборе | |
| 38 | 1***6 | Пустотелый болт возвратного масляного трубопровода | |
| 38 | Q***2 | Шарнирный болт М14x1.5 | |
| 39 | C***5 | Уплотнительное кольцо | |
| 40 | 1***D | Полый болт - масляный рельс | |
| 40 | 1***0 | Полый болт - масляный рельс | |
| 41 | C***5 | Уплотнительное кольцо | |
| 42 | 1***0 | Подводящий топливопровод в сборе между фильтром тонкой очистки топлива и топливным насосом | |
| 43 | 1***0 | Подводящий топливопровод в сборе между топливоподкачивающим насосом и фильтром тонкой очистки топлива | |
| 44 | 1***D | Фиксатор |
