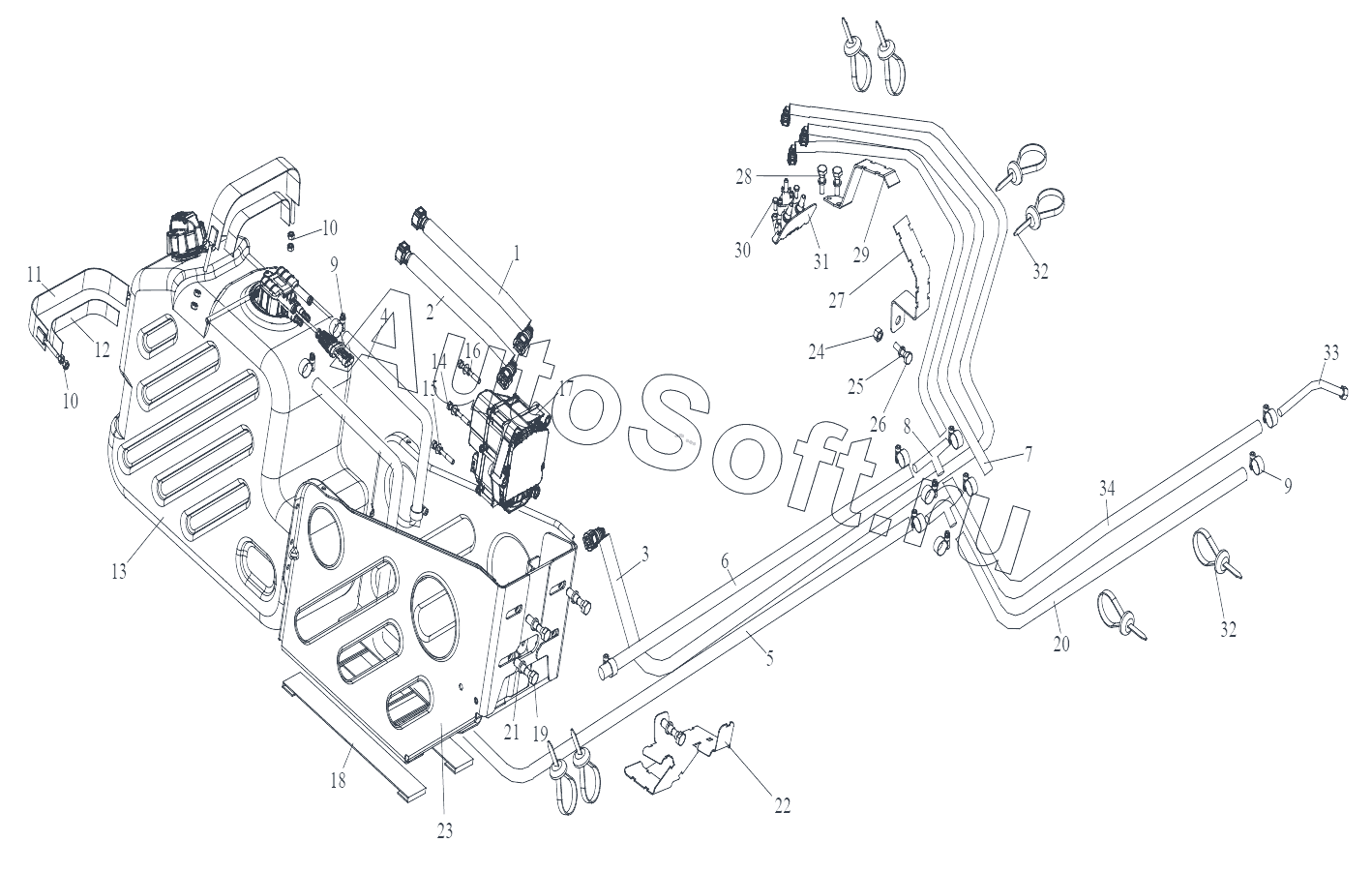

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Бак для мочевины и трубопроводы мочевины
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***B | Электрообогреваемый трубопровод подачи мочевины между баком для мочевины и насосом для мочевины | |
| 2 | 1***B | Электрообогреваемый трубопровод подачи мочевины между насосом для мочевины и баком для мочевины | |
| 3 | 1***А | Электрообогреваемый трубопровод подачи мочевины между насосом для мочевины и форсункой впрыска мочевины | |
| 4 | 1***B | Обогреваемый впускной водопровод бака для мочевины между электромагнитным клапаном и баком для мочевины | |
| 5 | 1***А | Обогреваемый возвратный водопровод бака для мочевины-между баком для мочевины и тройником | |
| 6 | 1***А | Обогреваемый впускной водопровод бака для мочевины между тройником и электромагнитным клапаном | |
| 7 | 1***A | Впускной охлаждающий водопровод форсунки впрыска мочевины | |
| 8 | 1***A | Тройник в сборе | |
| 9 | C***5 | Червячный хомутик | |
| 10 | C***8 | Гайка | |
| 11 | 1***A | Крепежный ремень бака для мочевины в сборе | |
| 12 | 1***B | Прокладка крепежного ремня | |
| 13 | 1***D | Бак для мочевины в сборе | |
| 14 | C***6 | Болт | |
| 15 | Q***8 | Шайба | |
| 16 | Q***8 | Пружинная шайба | |
| 17 | 1***A | Насос для мочевины в сборе | |
| 18 | 1***A | Прокладка днища бака для мочевины | |
| 19 | C***0 | Болт | |
| 20 | 1***A | Обогреваемый возвратный водопровод бака для мочевины между тройником и двигателем | |
| 21 | Q***4 | Пружинная шайба | |
| 22 | 1***B | Кронштейн трубопроводы мочевины | |
| 23 | 1***C | Кронштейн бака для мочевины в сборе | |
| 24 | C***4 | Гайка | |
| 25 | Q***4 | Пружинная шайба | |
| 26 | C***5 | Болт | |
| 27 | 1***A | Кронштейн трубопровода форсунки впрыска мочевины | |
| 28 | C***6 | Болт | |
| 29 | 1***A | Кронштейн трубопровода форсунки впрыска мочевины | |
| 30 | C***5 | Винт с цилиндрической головкой и внутренним шестигранником | |
| 31 | 1***A | Форсунка впрыска мочевины в сборе | |
| 32 | Т***6 | Пластмассовый хомут | |
| 33 | 1***А | Соединительная трубка в сборе | |
| 34 | 1***А | Обогреваемый впускной водопровод бака для мочевины между двигателем и тройником |
