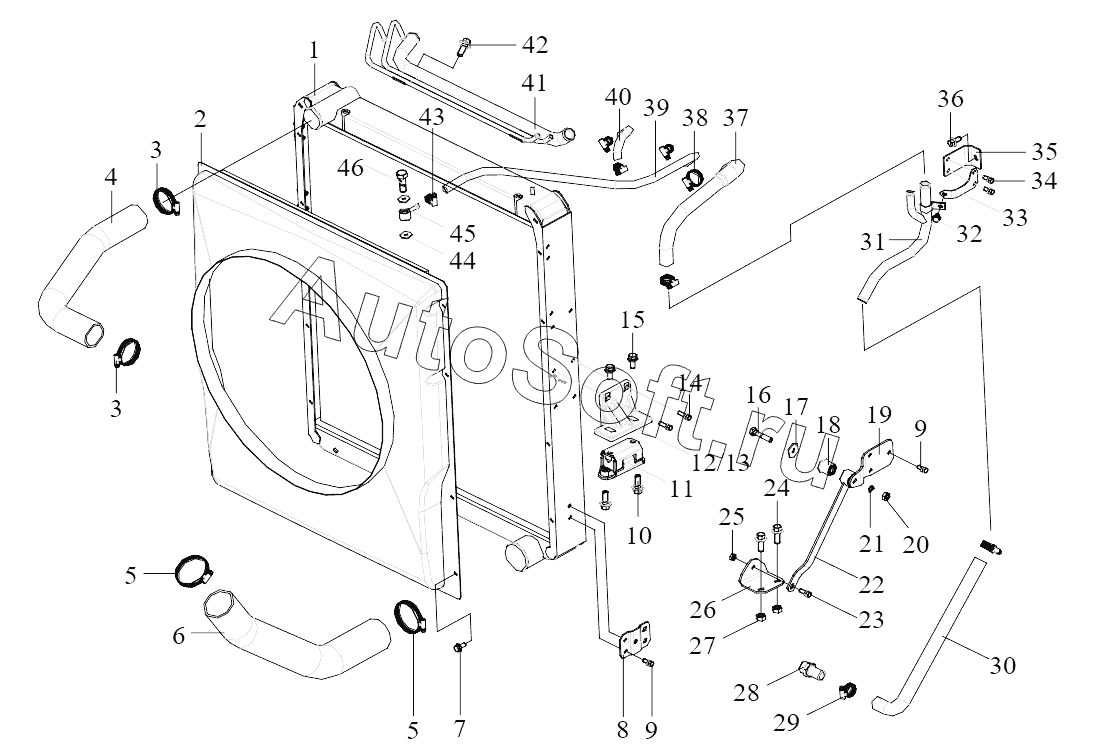

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Радиатор, трубопроводы и воздухоотражатель радиатора
1
2
3
3
4
5
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***D | Радиатор в сборе | |
| 2 | 1***В | Воздухоотражатель вентилятора в сборе | |
| 3 | C***B | Лирка червячного рукава типа В | |
| 4 | 1***А | Водоподводящий шланг радиатора | |
| 5 | C***B | Хомут | |
| 6 | 1***В | Водоотводящий шланг радиатора | |
| 7 | C***6 | Болт | |
| 8 | 1***А | Соединительная планка радиатора в сборе | |
| 9 | Q***6 | Болт | |
| 10 | Q***0 | Фланцевый болт с шестигранной головкой | |
| 11 | 1***С | Сухарь подвески радиатора в сборе | |
| 12 | 1***A | Левый кронштейн радиатора | |
| 13 | 1***A | Правый кронштейн радиатора | |
| 14 | Q***5 | Болт | |
| 15 | C***0 | Болт | |
| 16 | C***5 | Болт | |
| 17 | 1***1 | Шайба | |
| 18 | 1***1 | Крепление тяги в сборе | |
| 19 | 1***В | Верхний кронштейн планки | |
| 20 | C***0 | Гайка | |
| 21 | Q***0 | Пружинная шайба | |
| 22 | 1***В | Анкерная пластина радиатора в сборе | |
| 23 | Q***0 | Болт | |
| 24 | Q***0 | Фланцевый болт с шестигранной головкой | |
| 25 | C***8 | Гайка | |
| 26 | 1***А | Кронштейн анкерной пластины | |
| 27 | C***2 | Гайка | |
| 28 | 1***А | Штуцер возвратного водовода | |
| 29 | C***B | Хомут | |
| 30 | 1***А | Шланг возврата воды | |
| 31 | 1***D | Металлическая соединительная трубка возврата воды в сборе | |
| 32 | C***6 | Болт | |
| 33 | 1***А | Кронштейн в сборе | |
| 34 | Q***6 | Болт | |
| 35 | 1***А | Верхняя соединительная планка радиатора | |
| 36 | Q***0 | Болт | |
| 37 | 1***А | Штуцер возвратного водовода | |
| 38 | C***B | Червячный хомут | |
| 39 | 1***В | Задний шланг для удаления воздуха из радиатора | |
| 40 | 1***А | Шланг для удаления воздуха из радиатора | |
| 41 | 1***С | Соединительная трубка в сборе | |
| 42 | Q***6 | Болт | |
| 43 | C***B | Лирка червячного рукава типа В | |
| 44 | C***5 | Уплотнительное кольцо | |
| 45 | 1***9 | Полый болт | |
| 46 | 1***С | Трубка для удаления воздуха из двигателя в сборе |
