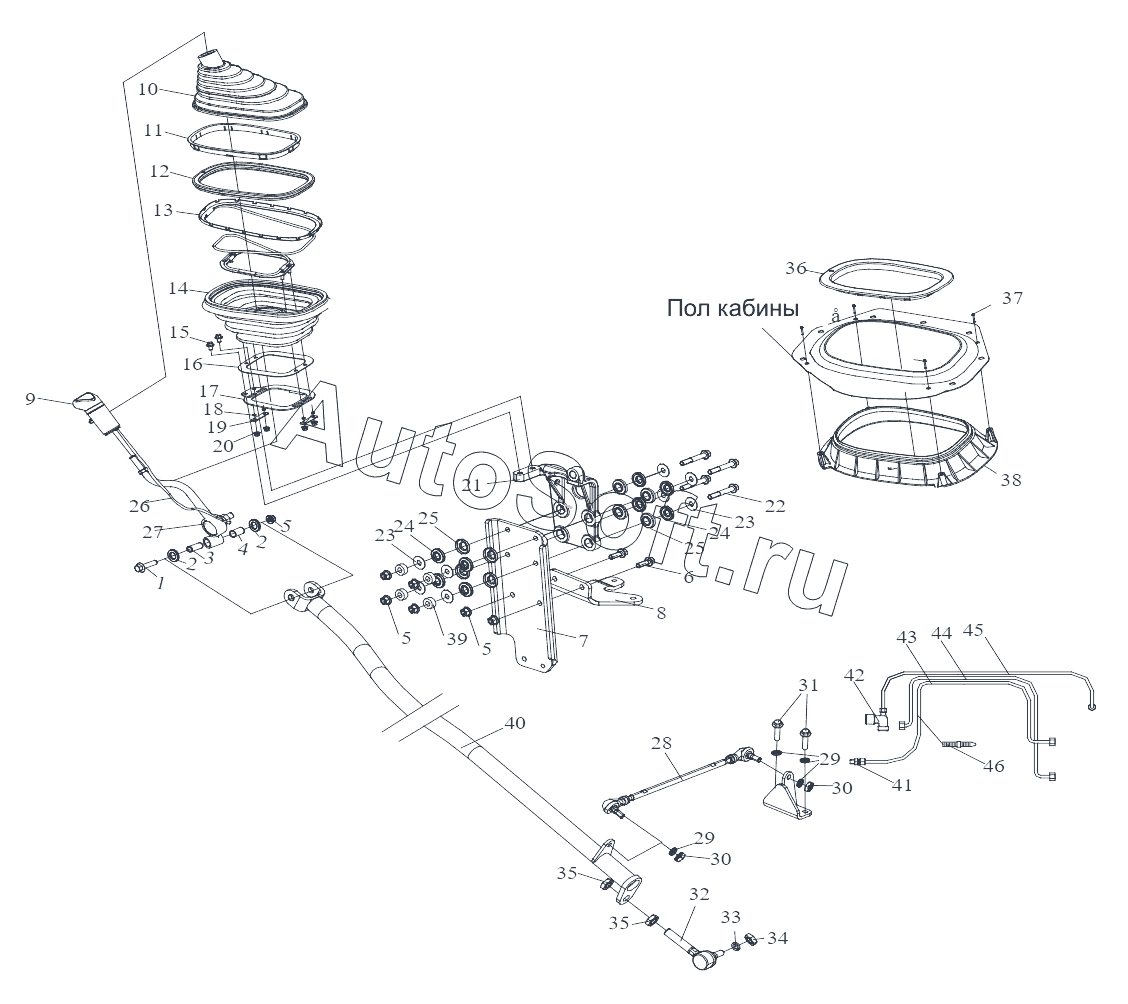

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Механизм управления переключением передач
36
25
25
26
27
28
29
29
30
30
31
32
33
34
35
35
24
24
37
38
39
40
41
42
43
44
45
46
13
2
2
3
4
5
5
5
6
7
8
9
10
11
12
1
14
15
16
17
18
19
20
21
22
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***5 | Болт | |
| 2 | 1***А | Подушка в сборе рычага переключения передач | |
| 3 | 1***А | Муфта переднего штока | |
| 4 | 1***А | Втулка рычага переключения передач | |
| 5 | C***0 | Шестигранная гайка | |
| 6 | Q***T | Шестигранный фланцевый болт | |
| 7 | 1***D | Кронштейн рычага переключения передач в сборе | |
| 8 | 1***А | Нижний кронштейн в сборе рычага переключения передач | |
| 9 | 1***C | Рукоятка рычага переключения передач со схемой переключения передач в сборе | |
| 10 | 1***D | Верхний пылезащитный чехол | |
| 11 | 1***D | Клипсы крепления верхнего пылезащитного чехла | |
| 12 | 1***D | Клипсы крепления нижнего пылезащитного чехла | |
| 13 | 1***А | Рычаг переключения передач, защитный чехол с кронштейном в сборе | |
| 14 | 1***С | Нижний пылезащитный чехол | |
| 15 | Q***6 | Болт | |
| 16 | 1***В | Верхняя опорная пластина пылезащитного чехла | |
| 17 | 1***А | Нижняя опорная пластина в сборе пылезащитного чехла | |
| 18 | 1***А | Нижний пылезащитный чехол трубки | |
| 19 | 1***В | Прижимная накладка нижнего пылезащитного чехла | |
| 20 | C***6 | Гайка | |
| 21 | 1***А | Кронштейн рычага переключения передач | |
| 22 | Q***T | Болт с шестигранной головкой и стержнем крупного сечения с фланцем стандартный тип | |
| 23 | 1***С | Прокладка подушки верхнего кронштейна рычага переключения передач | |
| 24 | 1***А | Подушка верхнего кронштейна рычага переключения передач | |
| 25 | 1***D | Держатель подушки верхнего кронштейна рычага переключения передач | |
| 26 | 1***А | Пучок воздухопроводов механизма переключения передач в сборе | |
| 27 | 1***С | Рычаг переключения передач | |
| 28 | 1***А | Шток фиксирующего рычага с наконечником в сборе | |
| 29 | Q***0 | Пружинная шайба | |
| 30 | C***0 | Гайка | |
| 31 | C***5 | Болт | |
| 32 | 1***А | Заднее соединение в сборе | |
| 33 | Q***2 | Пружинная шайба | |
| 34 | C***2 | Гайка | |
| 35 | C***6 | Тонкая шестигранная гайка | |
| 36 | 1***А | Застежка - уплотнительное гнездо в сборе | |
| 37 | C***5 | Полупотайной самонарезающий винт крестообразными шлицами | |
| 38 | 1***А | Держатель уплотнения в сборе пола кабины | |
| 39 | 1***В | Сухарь нижнего кронштейна рычага переключения передач | |
| 40 | 1***В | Продольная тяга привода управления коробкой передач со штоком в сборе | |
| 41 | C***5 | Штуцер | |
| 42 | 1***А | Концевой тройник | |
| 43 | 1***А | Впускной воздухопровод демультипликатора в сборе | |
| 44 | 1***А | Впускной воздухопровод механизма отбора мощности в сборе | |
| 45 | 1***А | Впускной воздухопровод электромагнитного клапана в сборе | |
| 46 | Т***6 | Пластмассовый хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
