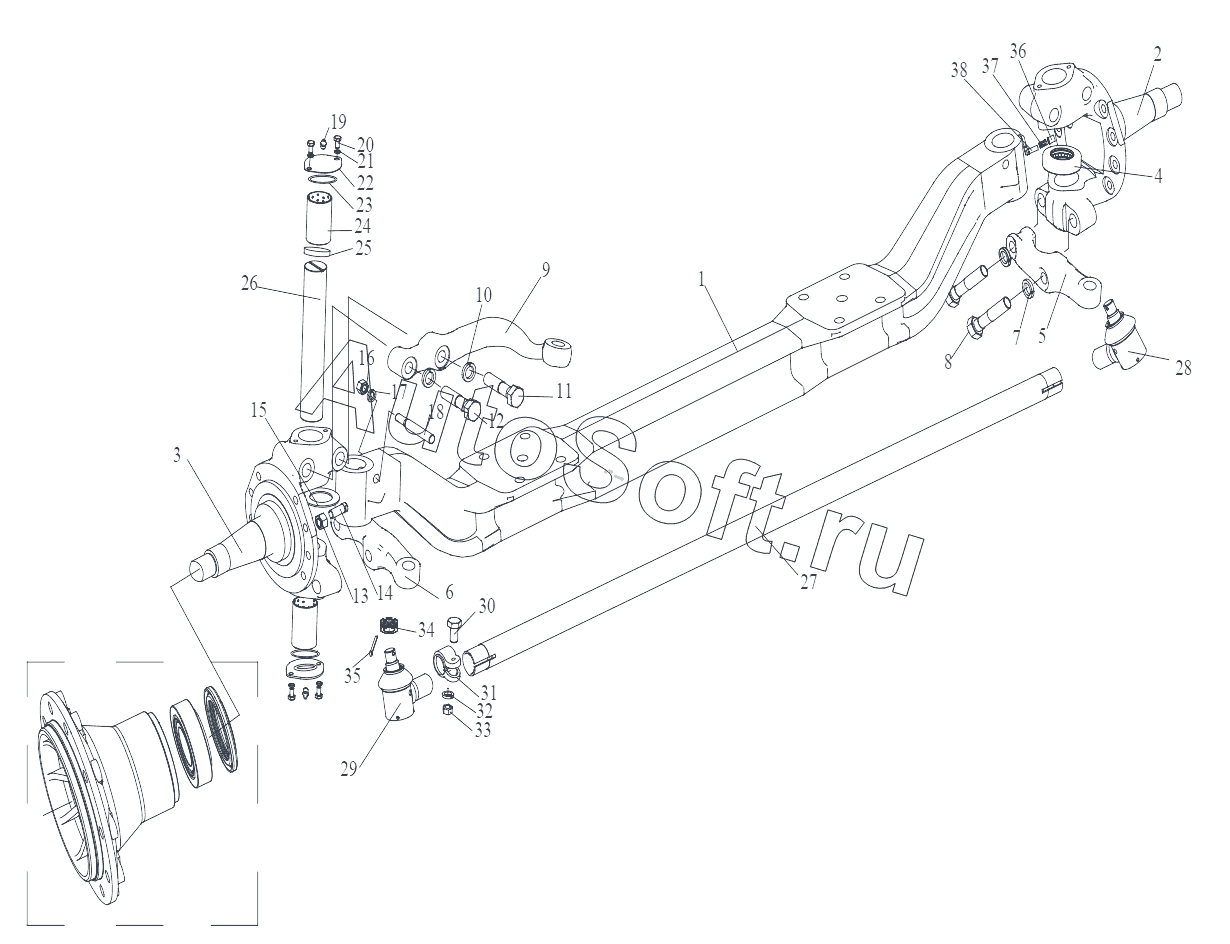

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Передняя ось
27
16
17
18
19
20
21
22
23
24
25
26
27
15
28
29
30
31
32
33
34
35
36
37
38
11
1
2
3001022-1066/B
3
3001021-1066/B
4
5
6
7
8
9
10
3000010D14B/A
12
13
14
15
15
15
15
15
15
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3000010D14B/A | 3***A | Передняя ось в сборе | |
| 3001021-1066/B | 3***B | Левый поворотный кулак | |
| 3001022-1066/B | 3***B | Правый поворотный кулак | |
| 1 | 3***D | Передняя ось | |
| 2 | 3***B | Правый поворотный кулак и втулка в сборе | |
| 3 | 3***B | Левый поворотный кулак и втулка в сборе | |
| 4 | 3***A | Упорный конический роликоподшипник | |
| 5 | 3***A | Рычаг правого поворотного кулака | |
| 6 | 3***A | Рычаг левого поворотного кулака | |
| 7 | Q***2 | Пружинная шайба | |
| 8 | C***T | Hexagon bolt | |
| 9 | 3***C | Верхний рычаг поворотного кулака | |
| 10 | Q***2 | Пружинная шайба | |
| 11 | C***T | Болт | |
| 12 | C***T | Hexagon bolt | |
| 13 | C***6 | Гайка | |
| 14 | 3***E | Стопор | |
| 15 | 3***E | Шайба поворотного кулака передней оси | |
| 15 | 3***E | Шайба поворотного кулака передней оси | |
| 15 | 3***E | Шайба поворотного кулака передней оси | |
| 15 | 3***E | Шайба поворотного кулака передней оси | |
| 15 | 3***B | Шайба поворотного кулака передней оси | |
| 15 | 3***B | Шайба поворотного кулака передней оси | |
| 15 | 3***B | Шайба поворотного кулака передней оси | |
| 15 | 3***B | Шайба поворотного кулака передней оси | |
| 15 | 3***B | Шайба поворотного кулака передней оси | |
| 16 | C***4 | Гайка | |
| 17 | Q***4 | Пружинная шайба | |
| 18 | 3***B | Клиновидный стопор шкворня поворотного кулака | |
| 19 | C***0 | Сопло смазочное | |
| 20 | C***6 | Болт | |
| 21 | Q***8 | Пружинная шайба | |
| 22 | 3***C | Накладка шкворня | |
| 23 | Q***B | О - образное резиновое кольцо | |
| 24 | 3***A | Втулка -Поворотного кулака | |
| 25 | 3***А | Сальник шкворня | |
| 26 | 3***С | Шкворень поворотного кулака | |
| 27 | 3***4 | Поперечная рулевая тяга в сборе | |
| 27 | 3***4 | Поперечная рулевая тяга | |
| 28 | 3***Н | Правое соединение в сборе - рулевая поперечная штанга | |
| 29 | 3***Н | Левое соединение в сборе - рулевая | |
| 30 | C***0 | Болт | |
| 31 | 3***Н | Кольцевой хомут - поворотный рычаг | |
| 32 | Q***4 | Пружинная шайба | |
| 33 | C***4 | Гайка | |
| 34 | C***2 | Гайка | |
| 35 | Q***5 | Шплинт | |
| 36 | 3***Н | Гнездо датчика - тормоз переднего колеса | |
| 37 | 3***S | Втулка датчика | |
| 38 | 3***S | Датчик оборотов в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
