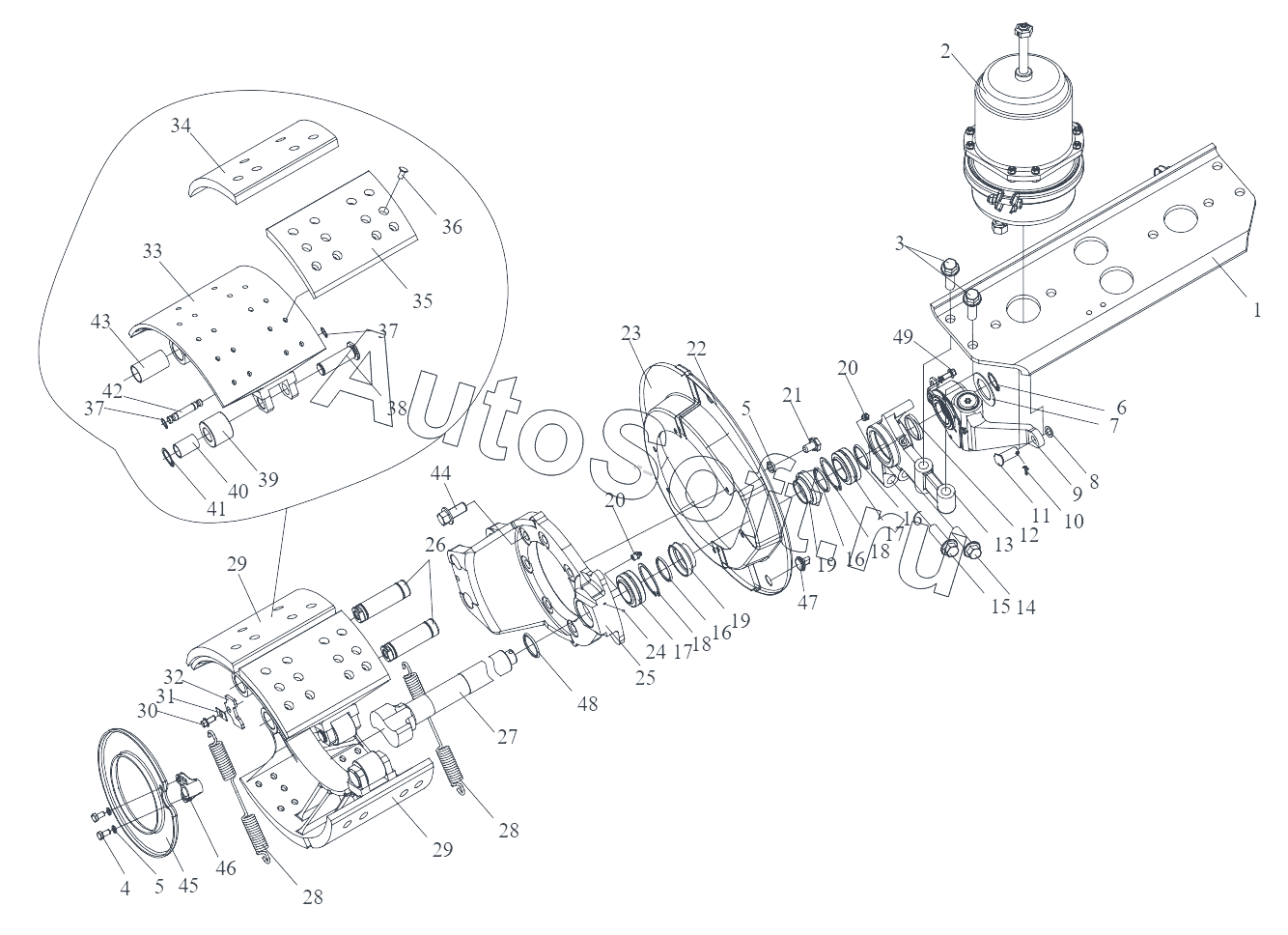

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Тормоз заднего колеса
3502G10AA6E
3502G15AA6E
1
2
3530015-A0E
3
4
5
5
6
7
8
9
3502210-A0E
10
11
12
13
3502128-A0E
14
15
16
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
Q40308
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502128-A0E | 3***E | Кронштейн заднего левого кулака | |
| 3502210-A0E | 3***E | Регулировочный рычаг | |
| 3502G10AA6E | 3***E | Логический элемент правого тормоза заднего моста в сборе | |
| 3502G15AA6E | 3***E | Логический элемент левого тормоза заднего моста в сборе | |
| 3530015-A0E | 3***E | Цилиндр левой рессоры заднего моста с быстрым соединением в сборе | |
| Q40308 | Q***8 | Пружинная шайба | |
| 1 | 3***3 | Опорная плита - пружинный тормозной цилиндр | |
| 2 | 3***E | Цилиндр правой рессоры заднего моста с быстрым соединением в сборе | |
| 3 | 3***Н | Болт | |
| 4 | C***6 | Болт | |
| 5 | Q***8 | Пружинная шайба | |
| 6 | Q***8 | Упругое стопорное кольцо вала | |
| 7 | 3***2 | Регулировочная шайба тормоза | |
| 8 | Q***4 | Шайба | |
| 9 | 3***E | Регулировочный рычаг | |
| 10 | Q***5 | Шплинт | |
| 11 | Q***8 | Штифт | |
| 12 | 3***E | Подкладка кронштейна кулака | |
| 13 | 3***E | Кронштейн заднего левого кулака | |
| 14 | 3***E | Контрболт для кронштейна кулачка промежуточного моста | |
| 15 | 3***E | Контрболт для кронштейна кулачка промежуточного моста | |
| 16 | 3***E | Сальник | |
| 17 | 3***E | Шарнирный подшипник | |
| 18 | Q***2 | Пружинная шайба для отверстия | |
| 19 | 3***E | Держатель сальника | |
| 20 | C***1 | Масленка | |
| 21 | C***2 | Болт | |
| 22 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 23 | 3***E | Передний пылезащитный щиток | |
| 24 | Q***5 | Стальной шарик | |
| 25 | 3***E | Кронштейн | |
| 26 | 3***Е | Вал задней тормозной колодки | |
| 27 | 3***Е | Задний левый тормозной кулачок | |
| 27 | 3***В | Задний правый тормозной кулачок | |
| 28 | 3***Е | Возвратная пружина | |
| 29 | 3***А | Задняя тормозная колодка с роликом в сборе | |
| 30 | C***6 | Болт | |
| 31 | 3***Е | Застежка крепежного болта отбойника вала колодки | |
| 32 | 3***А | Щиток вала тормозной колодки | |
| 33 | 3***В | Задняя тормозная колодка | |
| 34 | 3***А | Задняя фрикционная накладка | |
| 35 | 3***А | Задняя фрикционная накладка | |
| 36 | 3***А | Заклепка крепления фрикционной накладки тормозной колодки | |
| 37 | Q***2 | Упругое стопорное кольцо для оси | |
| 38 | 3***В | Валик ролика | |
| 39 | 3***Е | Бегунок | |
| 40 | 3***Е | Втулка - бегунок | |
| 41 | Q***2 | Упругое стопорное кольцо для оси | |
| 42 | 3***А | Собачка возвратной пружины | |
| 43 | 3***A | Втулка вала передней тормозной колодки | |
| 44 | 3***Н | Болт | |
| 45 | 3***Е | Пылезащитный диск | |
| 46 | 3***W | Кронштейн датчика скорости вращения заднего колеса | |
| 47 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 48 | 3***S | Сальник - тормозной кулачок | |
| 49 | C***0 | Болт |
