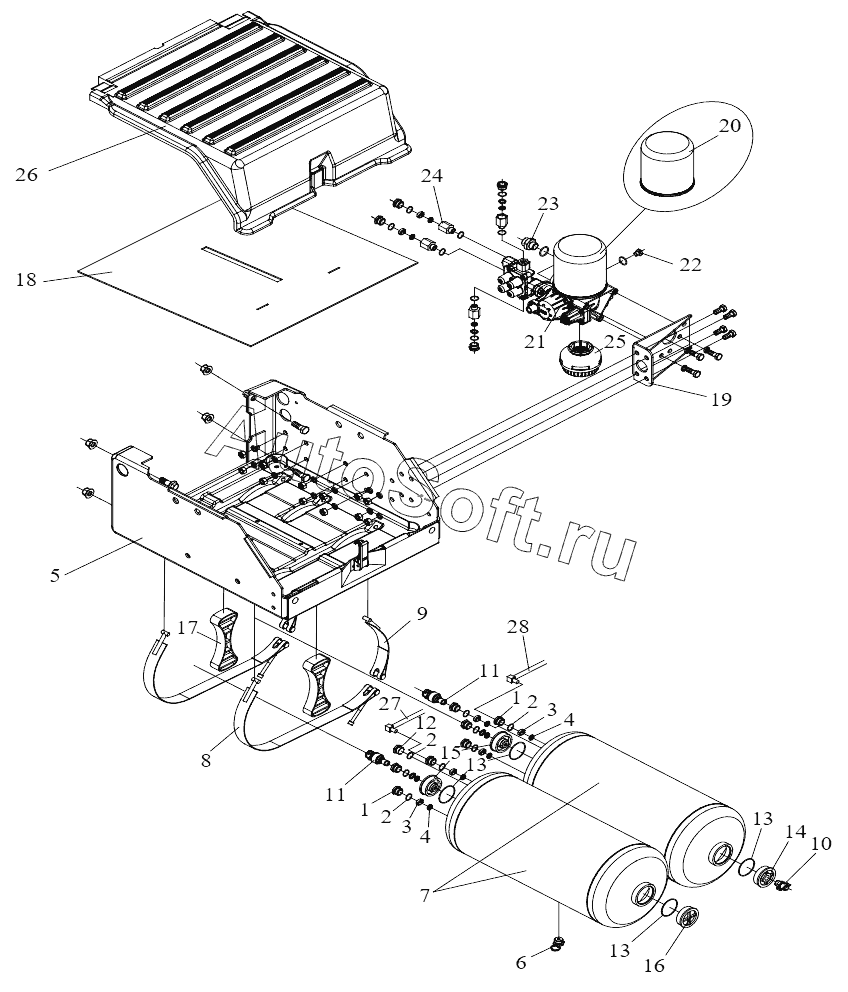

Каталог запасных частей к технике: FAW CA 3250 P66K2T1E5 (2017). Модуль энергоснабжения пневматического тормоза
22
18
19
CQ1501225
CQ34012
Q40312
20
21
Q151C1230
Q40312
17
CQ734190B
23
CQ7341180B
24
CQ7341132B
25
26
27
28
CQ2180880Q
2
2
2
3
3
4
4
5
Q1841465
CQ32614
6
7
8
1
1
9
10
11
11
12
13
13
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1501225 | C***5 | Болт | |
| CQ2180880Q | C***Q | Винт с цилиндрической головкой и внутренним шестигранником | |
| CQ32614 | C***4 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ7341132B | C***B | О-образное резиновое кольцо для гидравлической | |
| CQ7341180B | C***B | О-образное резиновое уплотнительное кольцо | |
| CQ734190B | C***B | О - образное резиновое кольцо для гидравлической | |
| Q151C1230 | Q***0 | Шестигранный нитевидный болт | |
| Q1841465 | Q***5 | Шестигранный фланцевый болт | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| 1 | 3***А | Втулка | |
| 2 | 3***А | Уплотнительное кольцо | |
| 3 | 3***А | Рым | |
| 4 | 3***А | Уплотнительное кольцо | |
| 5 | 3***A | Ресивер с кронштейном АКБ в сборе | |
| 6 | 3***0 | Клапан слива воды | |
| 7 | 3***А | Ресивер в сборе | |
| 8 | 3***А | Крепежный ремень в сборе | |
| 9 | 3***А | Крепежный ремень в сборе | |
| 10 | 3***0 | Проверочный штуцер | |
| 11 | 3***С | Датчик давления воздуха в сборе | |
| 12 | 3***А | Пробка | |
| 13 | 3***А | Уплотнительное кольцо | |
| 14 | 3***А | Переходник | |
| 15 | 3***А | Переходник | |
| 16 | 3***5 | Пробка | |
| 17 | 3***А | Промежуточная прокладка ресивера | |
| 18 | 3***0 | Резиновый амортизатор аккумулятора | |
| 19 | 3***B | Кронштейн блока обработки воздуха | |
| 20 | 3***А | Воздушный сушильный резервуар в сборе | |
| 21 | 3***В | Блок отработки воздуха | |
| 22 | 3***А | Заглушка | |
| 23 | 3***С | Концевой фитинг блока обработки воздуха | |
| 24 | 3***9 | Переходный штуцер | |
| 25 | 3***А | Четырехконтурный защитный клапан в сборе | |
| 26 | 3***С | Накладка ресивера и кронштейна АКБ | |
| 27 | 3***A | Воздухопровод в сборе между присоединительным отверстием блока обработки воздуха и Заднее отверстие ресивера переднего тормоза | |
| 28 | 3***A | Воздухопровод в сборе между присоединительным отверстием блока обработки воздуха и задним отверстием ресивера заднего тормоза |
