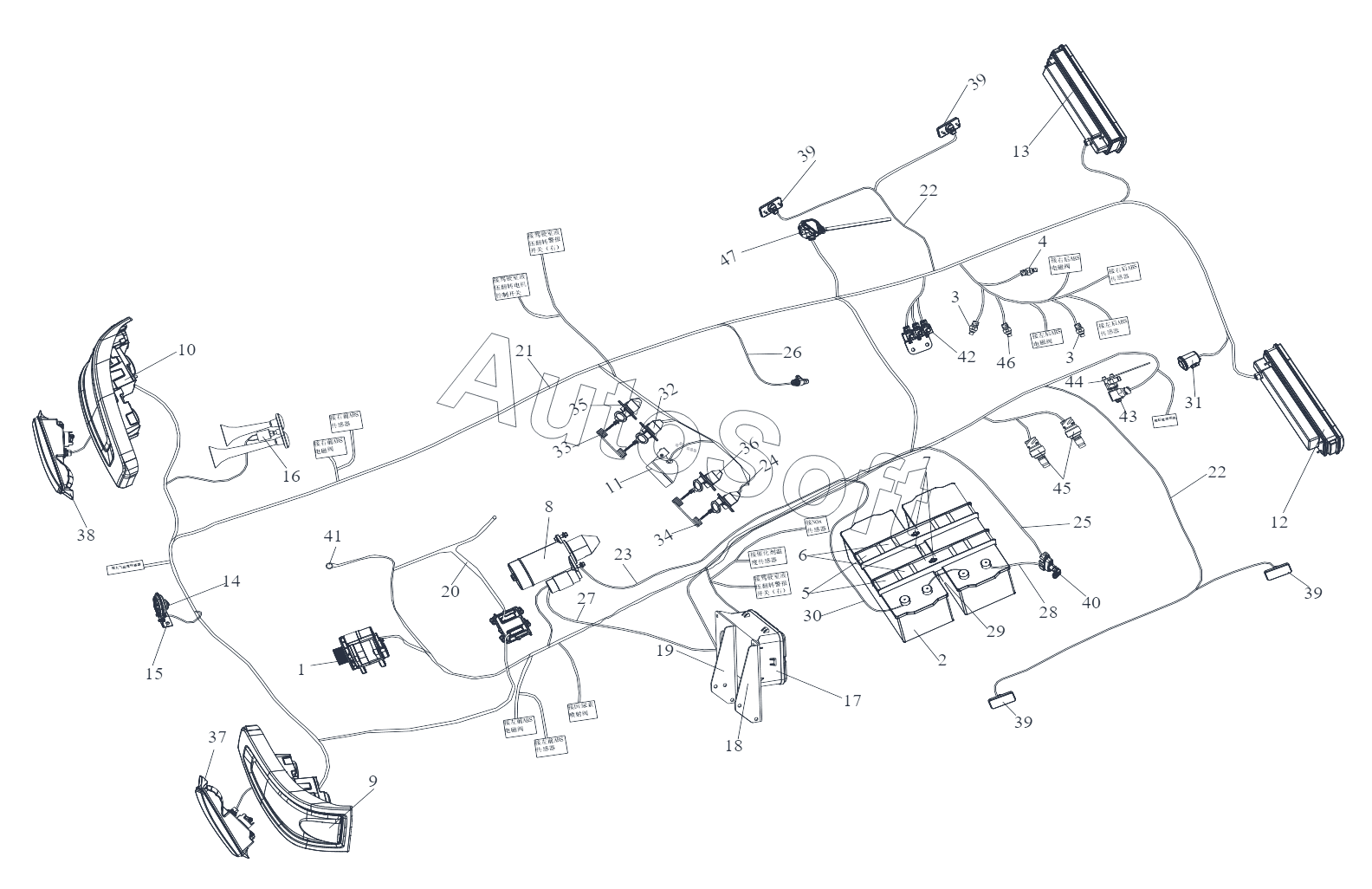

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Электрооборудование шасси
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
39
39
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***D | Генератор переменного тока | |
| 2 | 3***С | АКБ в сборе | |
| 3 | 3***Е | Переключатель блокировки межколесного дифференциала | |
| 4 | 3***Е | Переключатель блокировки межколесного дифференциала | |
| 5 | 3***А | Нижний прижим аккумулятора | |
| 6 | 3***0 | Верхняя скоба аккумулятора | |
| 7 | 3***А | Крепежный болт аккумулятора | |
| 8 | 3***0 | Стартер в сборе | |
| 9 | 3***А | Левая передняя комбинированная фара в сборе | |
| 10 | 3***А | Комбинированная фара в сборе | |
| 11 | 3***5 | Work light assembly | |
| 12 | 3***0 | Комбинация левого заднего освещения в сборе | |
| 13 | 3***0 | Комбинация правого заднего освещения в сборе | |
| 14 | 3***6 | Электрический звуковой сигнал | |
| 15 | 3***А | Кронштейн электрического звукового сигнала | |
| 16 | 3***6 | Пневматический звуковой сигнал | |
| 17 | 3***W | Распределительная коробка с вспомогательными устройствами в сборе | |
| 18 | 3***С | Левый кронштейн распределительной коробки | |
| 19 | 3***С | Правый кронштейн распределительной коробки | |
| 20 | 3***В | Жгут проводов двигателя в сборе | |
| 21 | 3***С | Жгут проводов шасси в сборе | |
| 21 | 3***С | Жгут проводов шасси в сборе | |
| 22 | 3***С | Жгут проводов боковых опознавательных фонарей в сборе | |
| 23 | 3***А | Земля - масса в сборе - двигатель к раме | |
| 24 | 3***В | Жгут проводов розетки для АБС прицепа в сборе | |
| 25 | 3***С | Провод в сборе между главным выключателем источника питания и распределительной коробкой | |
| 26 | 3***С | Жгут проводов КПП в сборе | |
| 27 | 3***V | Провод в сборе между стартером и распределительной коробкой | |
| 28 | 3***С | Провод в сборе между положительным полюсом АКБ и главным выключателем источника питания | |
| 29 | 3***А | Провод в сборе для присоединения к АКБ | |
| 30 | 3***А | Заземляющий провод в сборе от отрицательного полюса АКБ к раме | |
| 31 | 3***W | Зуммер заднего хода в сборе | |
| 32 | 3***3 | Розетка для прицепа | |
| 33 | 3***7 | Кабель в сборе | |
| 34 | 3***В | Спиральный кабель питания АБС в сборе | |
| 35 | 3***7 | Букса прицепа в сборе | |
| 36 | 3***7 | Розетка АБС | |
| 37 | 3***А | Противотуманная фара | |
| 38 | 3***А | Противотуманная фара | |
| 39 | 3***А | Боковой опознавательный огонь в сборе | |
| 40 | 3***В | Главный выключатель источника питания в сборе | |
| 41 | 3***D | Воздухонагреватель в сборе | |
| 42 | 3***А | Электромагнитный клапан в сборе | |
| 43 | 3***U | Электромагнитный клапан обогрева насоса для мочевины в сборе | |
| 44 | 3***U | Кронштейн электромагнитного клапана подогрева насоса для мочевины | |
| 45 | 3***В | Датчик давления воздуха в сборе | |
| 46 | 3***А | Выключатель предупреждения ручного тормоза в сборе | |
| 47 | 3***А | Датчик уровня топлива в сборе |
