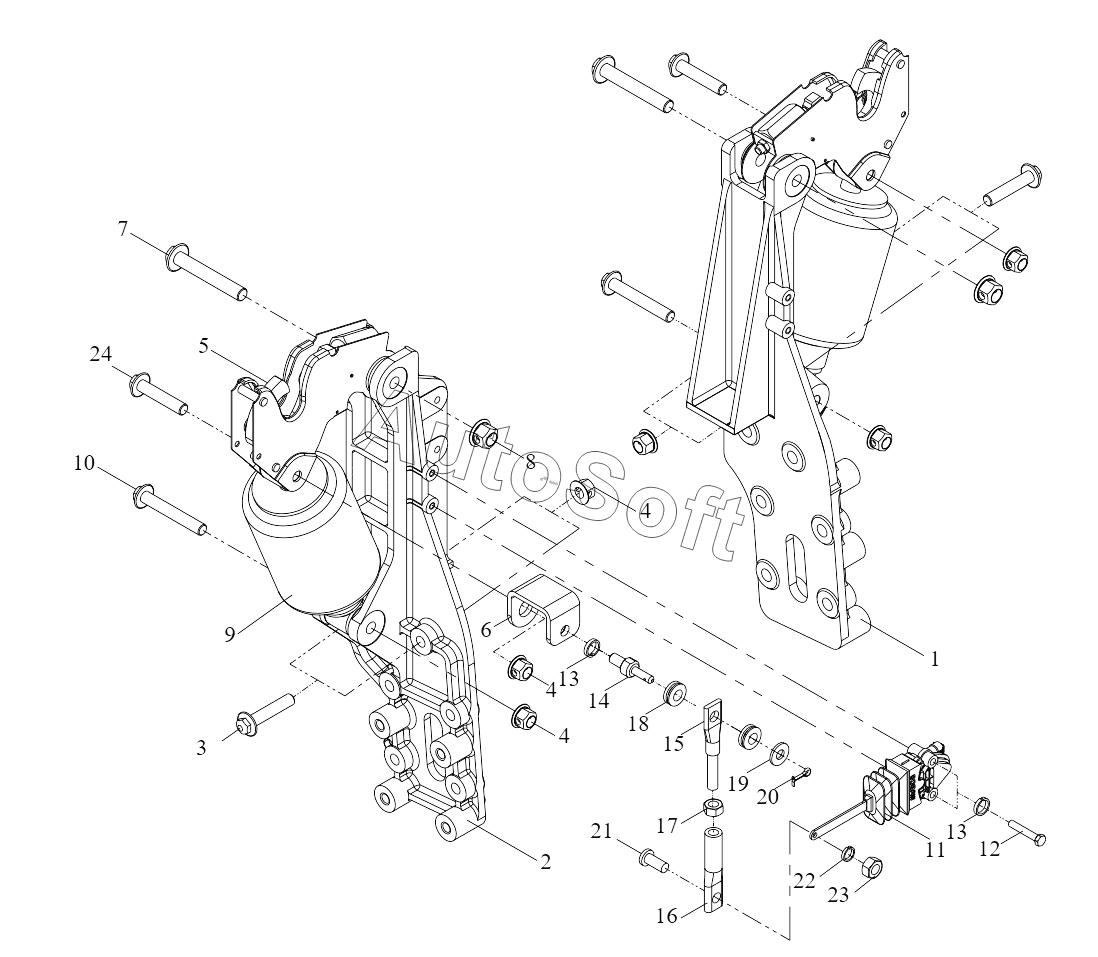

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Задней подвеска кабины (II)
13
13
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***В | Кронштейн левой задней подвески | |
| 2 | 5***В | Кронштейн правой задней подвески | |
| 3 | Q***6 | Болт | |
| 4 | C***6 | Фланцевая замочная гайка | |
| 5 | 5***0 | Гидрозамок кабины в сборе | |
| 6 | 5***1 | Верхняя неподвижная опора регулировочного стержня высоты задней подвески | |
| 7 | Q***6 | Фланцевая замочная гайка | |
| 8 | C***6 | Фланцевая замочная гайка | |
| 9 | 5***0 | Пневмопружина задней подвески с амортизатором в сборе | |
| 10 | Q***6 | Шестигранный фланцевый болт | |
| 11 | 5***0 | Клапан регулировки высоты в сборе | |
| 12 | C***5 | Болт | |
| 13 | Q***8 | Пружинная шайба | |
| 14 | 5***1 | Верхний фиксатор регулировочного стержня высоты задней подвески | |
| 15 | 5***1 | Верхняя часть рычага регулировки высоты задней подвески | |
| 16 | 5***1 | Нижняя часть регулировочного стержня высоты | |
| 17 | C***6 | Шестигранная гайка | |
| 18 | 5***1 | Боковой буферный блок - регулировочный стержень в сборе | |
| 19 | Q***6 | Шайба | |
| 20 | Q***0 | Штифт | |
| 21 | 5***1 | Палец нижнего узла крепления рычага регулировки высоты | |
| 22 | Q***6 | Пружинная шайба | |
| 23 | C***6 | Шестигранная гайка | |
| 24 | Q***6 | Шестигранный фланцевый болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
