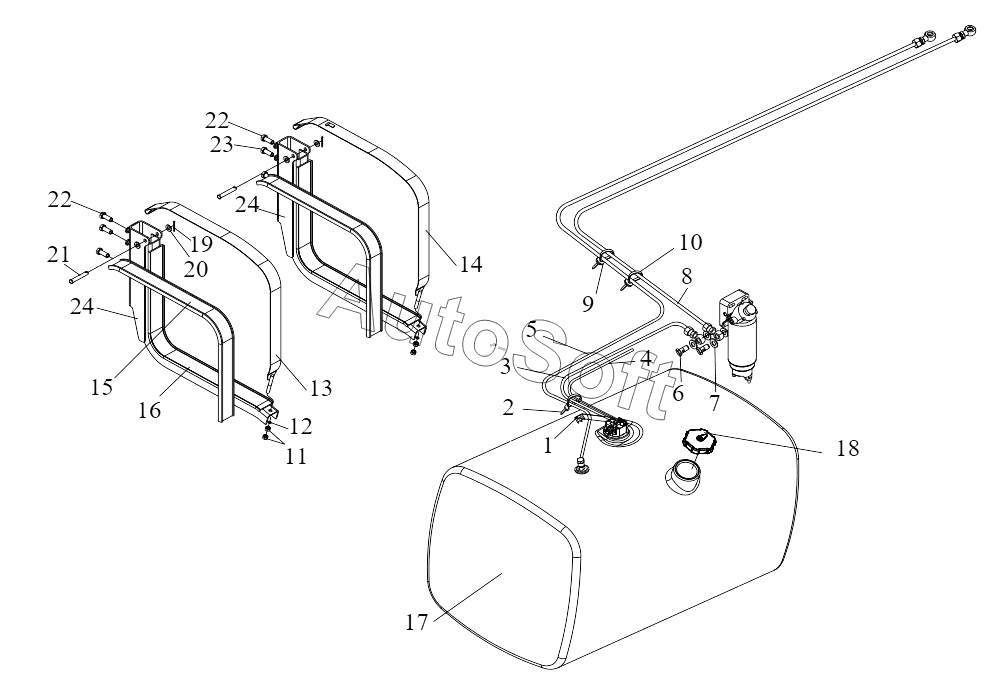

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Топливный бак и топливопроводы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Ограничитель | |
| 2 | 3***0 | Пластмассовый хомут | |
| 3 | 1***С | Подводящий топливопровод в сборе между топливным баком и фильтром грубой очистки топлива | |
| 4 | 1***А | Впускной и выпускной трубопроводы | |
| 5 | 1***W | Возвратный маслопровод в сборе | |
| 6 | 1***7 | Пустотелый болт | |
| 7 | C***5 | Уплотнительное кольцо | |
| 8 | 1***W | Подводящий топливопровод в сборе между фильтром грубой очистки топлива и топливоподкачивающим насосом | |
| 9 | 3***0 | Держатель зажима для ленты | |
| 10 | 3***0 | Пластиковая лента | |
| 11 | C***2 | Гайка | |
| 12 | Q***2 | Пружинная шайба | |
| 13 | 1***А | Зажимный ремень в сборе - топливный бак | |
| 14 | 1***А | Передняя бандажная лента в сборе - топливный бак | |
| 15 | 1***А | Прокладка - зажимный ремень | |
| 16 | 1***А | Прокладка - кронштейн топливного бака | |
| 17 | 1***0 | Бак для дизельного топлива в сборе | |
| 18 | 1***А | Крышка топливного бака в сборе | |
| 19 | Q***0 | Штифт | |
| 20 | Q***4 | Шайба | |
| 21 | Q***5 | Штифт | |
| 22 | 1***А | Болт крепления кронштейна топливного бака | |
| 23 | 1***3 | Болт-для крепления кронштейна топливного бака | |
| 24 | 1***А | Задний кронштейн в сборе - топливный бак |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
