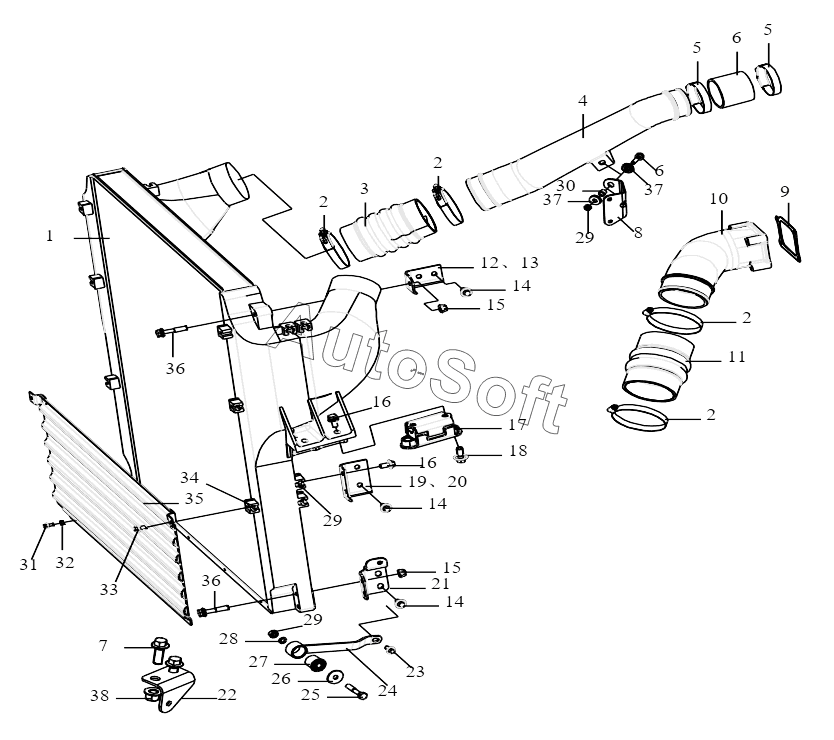

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Интеркулер, трубопроводы, подвеска, защитная сетка
30
21
22
23
24
25
26
27
28
29
29
29
20
31
32
33
34
35
36
36
37
37
38
11
2
2
2
2
3
4
5
5
6
6
7
8
9
10
1
12
13
14
14
14
15
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***U | Промежуточный охладитель в сборе | |
| 2 | Т***А | Хомут крепления усиленного шланга | |
| 3 | 1***7 | Соединение с помощью сильфона в сборе | |
| 4 | 1***U | Впускной воздухопровод промежуточного охладителя | |
| 5 | Т***А | Хомут крепления усиленного шланга | |
| 6 | 1***Н | Соединительная трубка | |
| 7 | Q***0 | Шестигранный фланцевый болт | |
| 8 | 1***W | Intercooler air inlet pipe bracket | |
| 9 | 1***0 | Прокладка выпускного коллектора | |
| 10 | 1***A | Впускной коллектор двигателя | |
| 11 | 1***A | Гофрированная трубка в сборе | |
| 12 | 1***A | Лево - верхняя стойка промежуточного охладителя | |
| 13 | 1***A | Правый верхний кронштейн промежуточного охладителя | |
| 14 | C***0 | Болт | |
| 15 | C***0 | Шестигранная гайка | |
| 16 | C***5 | Болт | |
| 17 | 1***С | Сухарь подвески радиатора в сборе | |
| 18 | Q***5 | Болт М12x25 | |
| 19 | 1***A | Левый средний кронштейн промежуточного охладителя | |
| 20 | 1***A | Правый средний кронштейн промежуточного охладителя | |
| 21 | 1***W | Левый правый нижний кронштейн интеркулера в сборе | |
| 22 | 1***W | Кронштейн левой правой натяжной пластины | |
| 23 | Q***6 | Болт | |
| 24 | 1***W | Анкерная пластина радиатора в сборе | |
| 25 | C***5 | Шестигранный направляющий болт | |
| 26 | 1***1 | Шайба | |
| 27 | 1***1 | Крепление тяги в сборе | |
| 28 | Q***0 | Пружинная шайба | |
| 29 | C***0 | Гайка | |
| 30 | 1***3 | Bushing | |
| 31 | Q***2 | Фланцевый шестигранный болт | |
| 32 | C***6 | Шестигранная гайка | |
| 33 | Q***6 | Болт | |
| 34 | C***8 | Гайка | |
| 35 | 1***U | Сеточная перегородка+Н994 в сборе | |
| 36 | C***5 | Комбинированный болт | |
| 37 | 1***3 | Cushion assembly-intercooler | |
| 38 | C***4 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
