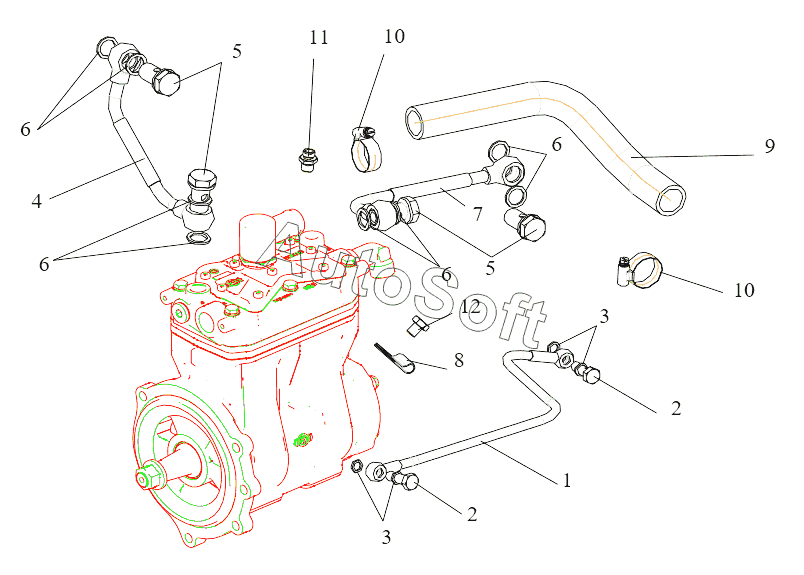

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Воздушный компрессор (II)
1
1
2
2
2
2
2
2
3
3
3
3
4
4
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
10
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***D | Впускной маслопровод в сборе | |
| 1 | 3***K | Впускной маслопровод в сборе | |
| 2 | 3***D | Болт | |
| 2 | 3***D | Болт | |
| 3 | Q***4 | Медная прокладка | |
| 3 | Q***4 | Медная прокладка | |
| 4 | 3***D | Обратный водопровод насоса воздушного компрессора в сборе | |
| 4 | 3***K | Отводящий водопровод компрессионного насосав сборе | |
| 5 | Q***2 | Шарнирный болт М14x1.5 | |
| 5 | Q***2 | Шарнирный болт М14x1.5 | |
| 6 | Q***4 | Медная прокладка | |
| 6 | Q***4 | Медная прокладка | |
| 7 | 3***D | Впускной водопровод насоса воздушного компрессора в сборе | |
| 7 | 3***K | Подводящий водопровод компрессионного насоса в сборе | |
| 8 | 3***D | Кронштейн впускного маслопровода воздушного компрессора | |
| 8 | 3***D | Кронштейн впускного маслопровода воздушного компрессора | |
| 9 | 3***6 | Воздухоподводящий шланг-Воздушный компрессор | |
| 9 | 3***6 | Воздухоподводящий шланг | |
| 10 | Q***B | Лирка червячного гибкого рукава | |
| 10 | Q***8 | Скоба 38 | |
| 11 | 3***6 | Переходник воздушного компрессора | |
| 12 | Q***2 | Болт |
