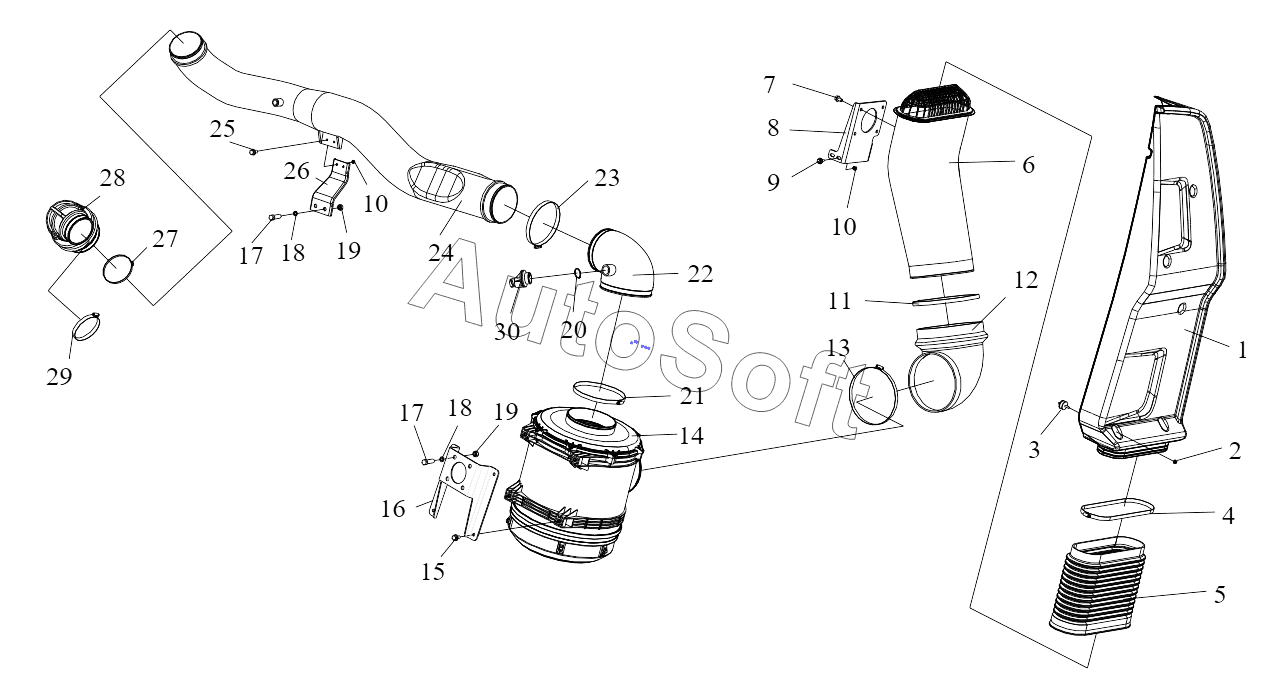

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Воздушный фильтр
21
14
1109060А435-С00
1109070-50А
15
16
17
17
18
18
19
19
20
13
22
23
24
25
26
27
28
29
30
1109253-50А
2
3
4
5
1109261-50А
1109263-50А
1109264-50А
6
1109251-50А
1
7
8
9
10
10
11
12
1109291-50А
1109293-50А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1109060А435-С00 | 1***0 | Вторичный фильтрующий элемент в сборе | |
| 1109070-50А | 1***А | Главный сердечник фильтра в сборе | |
| 1109251-50А | 1***А | Соединительное основание – воздушный фильтр | |
| 1109253-50А | 1***А | Уплотнительная пластина | |
| 1109261-50А | 1***А | Соединительный рукав – воздушный фильтр | |
| 1109263-50А | 1***А | Нижняя торцевая крышка | |
| 1109264-50А | 1***А | Упорная пластина | |
| 1109291-50А | 1***А | Соединительная резиновая трубка для слива воды – вход воздушного фильтра | |
| 1109293-50А | 1***А | Выпускной мешок | |
| 1 | 1***0 | Впускная труба в сборе | |
| 2 | C***6 | Гайка | |
| 3 | 1***А | Стойка амортизатора в сборе - воздухозаборника | |
| 4 | 1***А | Лирка червячного рукава в сборе | |
| 5 | 1***А | Соединительный рукав в сборе - воздушный фильтр | |
| 6 | 1***А | Соединительное основание в сборе - воздушный фильтр | |
| 7 | C***0 | Болт | |
| 8 | 1***А | Стойка соединительной трубы | |
| 9 | C***5 | Болт | |
| 10 | C***8 | Гайка | |
| 11 | C***B | Лирка червячного рукава типа В | |
| 12 | 1***А | Водовыпускная резиновая труба в сборе - вход воздушного фильтра | |
| 13 | C***B | Хомут | |
| 14 | 1***С | Воздушный фильтр в сборе | |
| 15 | C***0 | Болт | |
| 16 | 1***W | Кронштейн воздушного фильтра | |
| 17 | C***0 | Шестигранный болт | |
| 18 | Q***4 | Пружинная шайба | |
| 19 | C***4 | Гайка | |
| 20 | C***B | Хомут | |
| 21 | 1***С | Усиленный хомут для шланга | |
| 22 | 1***А | Впускная резиновая труба – выход воздушного фильтра | |
| 23 | 1***С | Усиленный хомут для шланга | |
| 24 | 1***А | Соединительная трубка | |
| 25 | C***0 | Болт | |
| 26 | 1***С | Кронштейн в сборе | |
| 27 | 1***А | Хомут крепления усиленного шланга | |
| 28 | 1***7 | Воздухоподводящий шланг-Двигатель | |
| 29 | 1***С | Усиленный хомут для шланга | |
| 30 | 1***А | Прибор предупреждения забивания воздушного фильтра |
