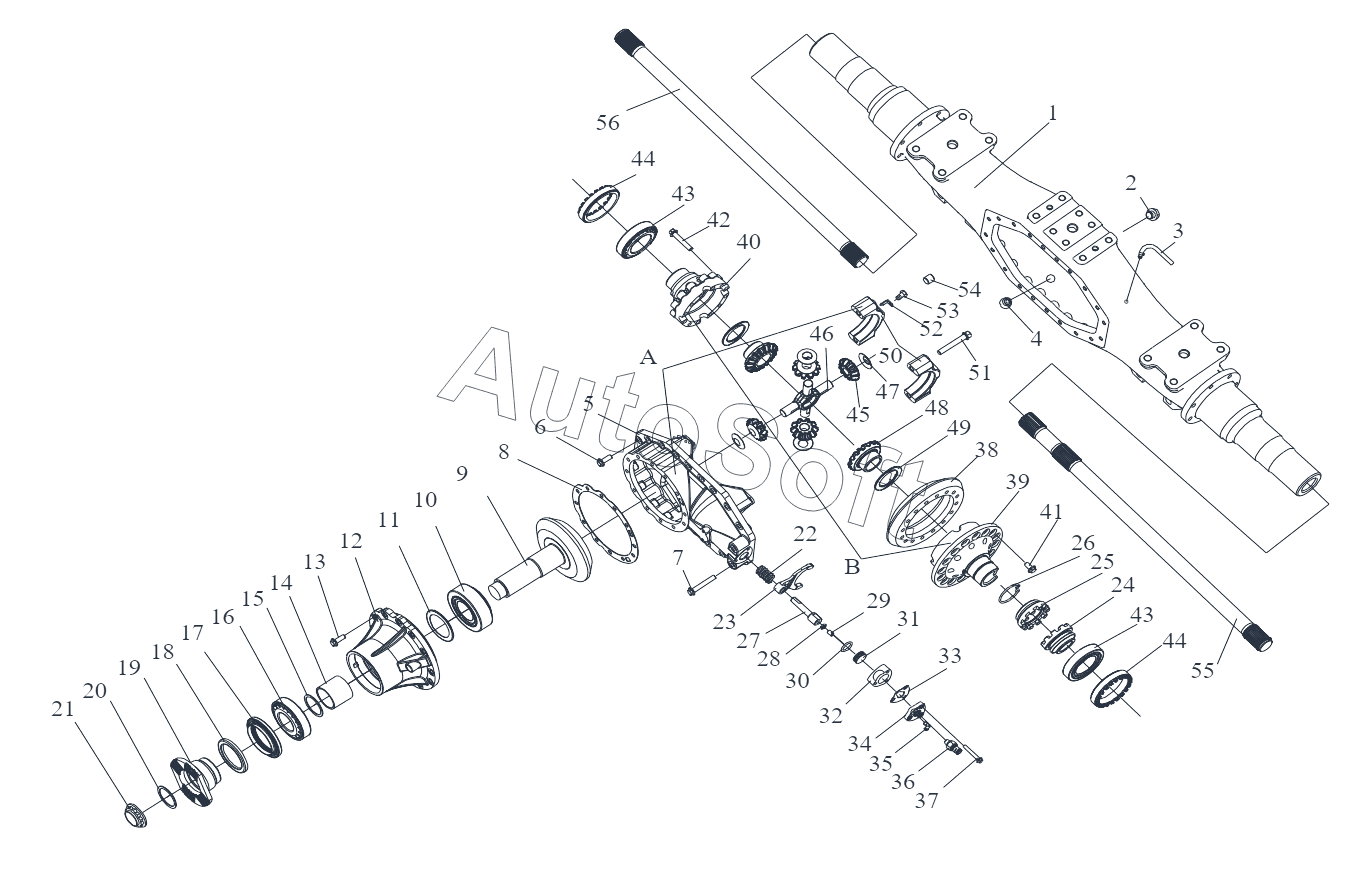

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Задний мост
1
2
3
4
A
5
6
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
В
39
40
41
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2400010А75С | 2***С | Задний мост в сборе | |
| 2402010АА6Е | 2***Е | Главный редуктор заднего моста в сборе | |
| 1 | 2***Е | Картер заднего моста | |
| 10 | 3***5 | Конический подшипник качания | |
| 11 | 2***Е | Маслоотражатель - гнездо подшипника ведущей конической шестерни | |
| 12 | 2***Е | Цоколь подшипника - ведущая коническая шестерня | |
| 13 | 2***Н | Болт - крепление редуктора | |
| 14 | 2***Е | Втулка перегородки - цоколь подшипника ведущей конической шестерни | |
| 15 | 2***Е | Регулирующая шайба - цоколь подшипника ведущей конической шестерни | |
| 16 | 3***4 | Конический подшипник качания | |
| 17 | 2***Е | Сальник в сборе - ведущая коническая шестерня | |
| 18 | 2***Е | Пылезащитный чехол - сальник ведущей конической шестерни | |
| 19 | 2***Е | Фланец - ведущая коническая шестерня | |
| 2 | C***0 | Шестигранная коническая пробка | |
| 20 | 2***А | О-образное кольцо - фланец ведущей конической шестерни | |
| 21 | 2***Е | Гайка - фланец ведущей конической шестерни | |
| 22 | 2***Е | Возвратная пружина - блокировка межколесного дифференциала | |
| 23 | 2***Е | Вилка переключения - блокировка межколесного дифференциала | |
| 24 | 2***Е | Подвижная зубчатая втулка - блокировка межколесного дифференциала | |
| 25 | 2***Е | Стационарная зубчатая втулка - блокировка межколесного дифференциала | |
| 26 | 2***Е | Проволочное упорное кольцо - стационарная зубчатая втулка блокировки дифференциала | |
| 27 | 2***Е | Вал вилки переключения - межколесного дифференциала | |
| 28 | C***2 | Шестигранная тонкая гайка | |
| 29 | Q***2 | Прижимной винт | |
| 3 | Т***5 | Вентиляционная пробка | |
| 30 | 2***Е | О-образное кольцо | |
| 31 | 2***Е | Поршень - блокировка межколесного дифференциала | |
| 32 | 2***Е | Цилиндр - блокировка межколесного дифференциала | |
| 33 | 2***Е | Прокладная уплотнительная прокладка - головка цилиндров | |
| 34 | 2***Е | Головка - цилиндр | |
| 35 | C***5 | Шарнир | |
| 36 | 3***Е | Переключатель блокировки межколесного дифференциала | |
| 37 | 2***Е | Болт - крепление крышки цилиндра блокировки межколесного дифференциала | |
| 38 | 2***Е | Ведомая коническая шестерня | |
| 39 | 2***Е | Левый корпус - дифференциал | |
| 4 | Т***М | Коническая магнитная резьбовая пробка с внутренним шестигранником | |
| 40 | 2***Е | Правый корпус - дифференциал | |
| 41 | 2***Е | Болт - крепление левого корпуса дифференциала и ведомой конической шестерни | |
| 42 | 2***Е | Болт - крепление корпуса дифференциала | |
| 43 | 3***6 | Конический подшипник качания | |
| 44 | 2***Е | Регулировочное кольцо - подшипник дифференциала | |
| 45 | 2***Е | Планетарная шестерня | |
| 46 | 2***Е | Крестовой вал | |
| 47 | 2***1 | Прокладка Планетарная шестерня | |
| 48 | 2***Е | Шестерня полуоси | |
| 49 | 2***Е | Шайба - шестерня полуоси | |
| 5 | 2***Е | Блок редуктора | |
| 50 | 2***Е | Головка - подшипник дифференциала | |
| 51 | 2***Е | Болт - крепление крышки подшипника дифференциала | |
| 52 | 2***Е | Стопорная пластина - регулировочное кольцо | |
| 53 | C***S | Шестигранный загибочный болт | |
| 54 | 2***Е | Опорный штифт - корпус редуктора и корпус моста | |
| 55 | 2***3 | Левая полуось | |
| 56 | 2***3 | Правая полуось | |
| 6 | 2***Н | Болт - крепление редуктора | |
| 7 | 2***Е | Болт - крепление редуктора | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 8 | 2***Е | Регулирующая прокладка | |
| 9 | 2***Е | Ведущая коническая шестерня | |
| A | 2***Е | Картер редуктора заднего моста с крышкой подшипника дифференциала в сборе | |
| В | 2***Е | Корпуса дифференциала в сборе |
