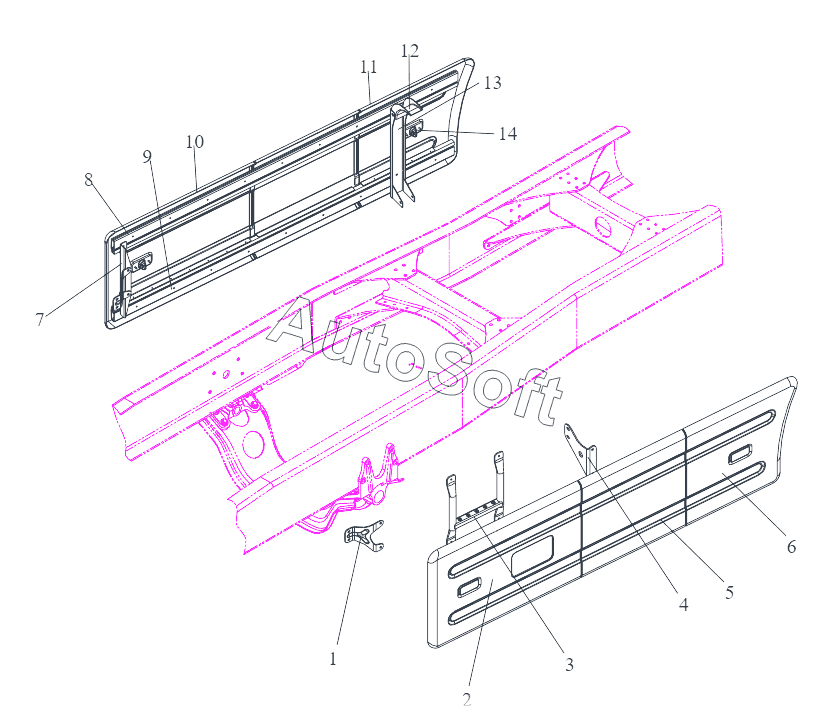

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Боковое защитное устройство
CQ32608
Q1841025T
Q1841020T
CQ32610
Q1841025T
13
CQ32610
Q1841020T
12
CQ4400410
11
10
9
8
1
2809037-367
7
6
5
Q1841025T
CQ32610
4
CQ32608
2809037-367
3
2
Q1841025T
CQ32610
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2809037-367 | 2***7 | Т-образное кольцо | |
| 2809037-367 | 2***7 | Т-образное кольцо | |
| CQ32608 | C***8 | Шайба | |
| CQ32608 | C***8 | Шайба | |
| CQ32610 | C***0 | Шестигранная гайка | |
| CQ32610 | C***0 | Шестигранная гайка | |
| CQ32610 | C***0 | Шестигранная гайка | |
| CQ32610 | C***0 | Шестигранная гайка | |
| CQ4400410 | C***0 | Заклепка | |
| Q1841020T | Q***T | Шестигранный фланцевый болт | |
| Q1841020T | Q***T | Шестигранный фланцевый болт | |
| Q1841025T | Q***T | Шестигранный фланцевый болт | |
| Q1841025T | Q***T | Шестигранный фланцевый болт | |
| Q1841025T | Q***T | Шестигранный фланцевый болт | |
| Q1841025T | Q***T | Шестигранный фланцевый болт | |
| 1 | 2***А | Опора - для соединения бокового ограждения и крыла переднего колеса | |
| 2 | 2***А | Левая передняя боковая плита - боковое ограждение | |
| 3 | 2***В | Лестница в сборе | |
| 4 | 2***С | Соединительный кронштейн бокового защитного устройства и боковой пластины АКБ | |
| 5 | 2***А | Средняя боковая плита - боковое ограждение | |
| 6 | 2***А | Левая задняя боковая плита - боковое ограждение | |
| 7 | 2***В | Боковая защитная продольная балка | |
| 8 | 2***А | Поперечная балка - боковое ограждение | |
| 9 | 2***А | Нижняя поперечина боковой защиты | |
| 10 | 2***А | Правая передняя плита - боковое ограждение | |
| 11 | 2***А | Правая задняя боковина - боковое ограждение | |
| 12 | 2***В | Соединительный кронштейн бокового защитного устройства и топливного бака | |
| 13 | 2***В | Боковая защитная продольная балка, соединяющая топливный бак в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
