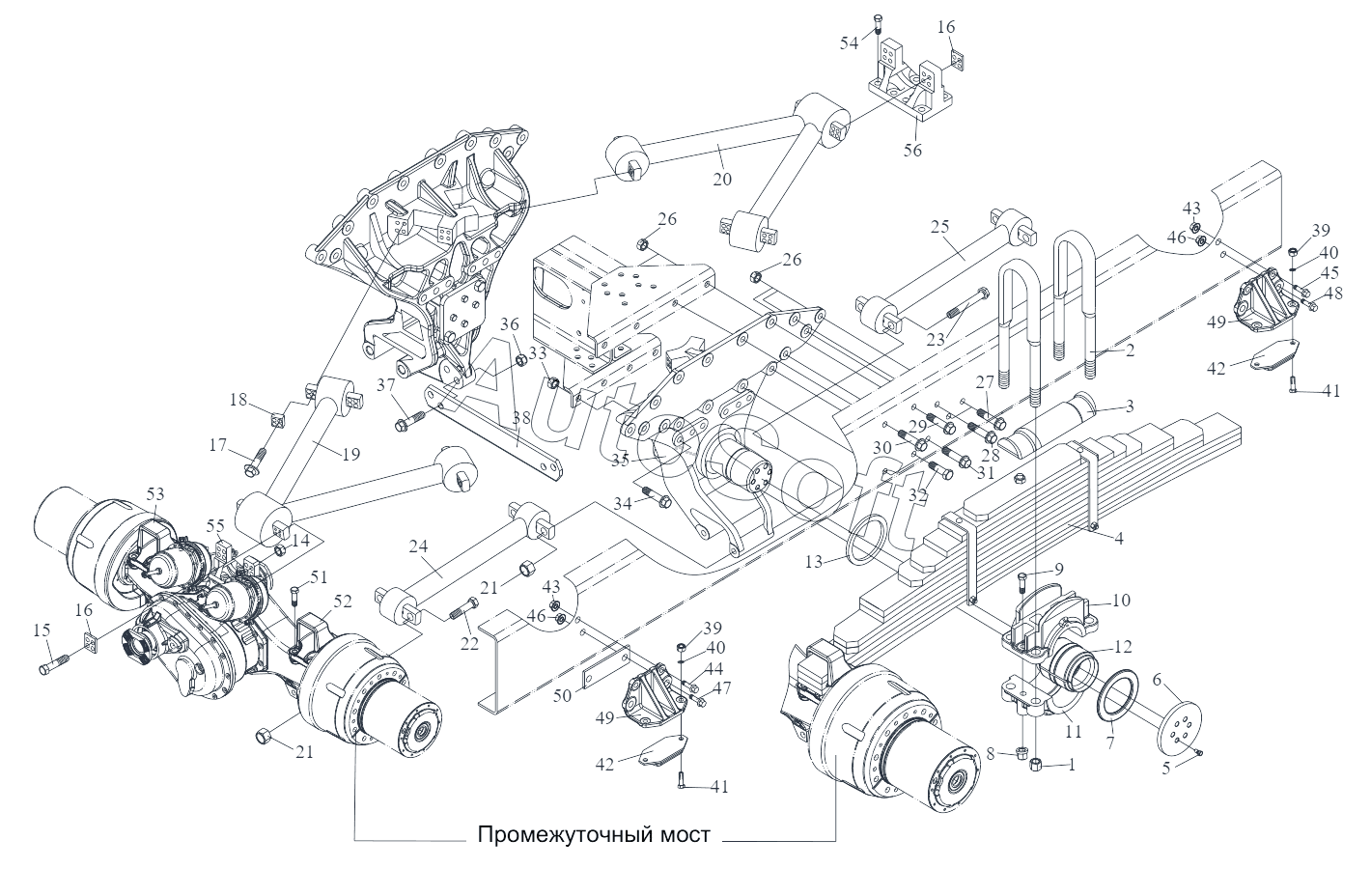

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Задняя подвеска
29
38
37
36
35
34
33
32
31
30
39
39
28
27
26
26
25
24
23
22
21
21
48
56
55
54
53
52
51
50
49
49
20
47
46
46
45
44
43
43
42
42
41
41
40
40
2912204-483
2912135-483
CQ35010
CQ34116T
CQ15010115
2912212-483
2912209-483
2912208-483
2912207-483
2912206-483
2912136-483
2912203-483
2912202-483
2912201-483
2912171-03
2912161-483
4
3
2
11
19
18
17
16
16
15
14
13
12
1
10
9
8
7
6
5
Q4501032
2912211-483
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2912135-483 | 2***3 | 11-ый лист задней рессоры со скобой в сборе | |
| 2912136-483 | 2***3 | Хомут одиннадцатого листа задней рессоры | |
| 2912161-483 | 2***3 | Центральный болт задней рессоры | |
| 2912171-03 | 2***3 | Промежуточная трубка | |
| 2912201-483 | 2***3 | Первый лист задней рессоры | |
| 2912202-483 | 2***3 | Второй лист задней рессоры | |
| 2912203-483 | 2***3 | Третий лист задней рессоры | |
| 2912204-483 | 2***3 | Четвертый лист задней рессоры | |
| 2912206-483 | 2***3 | Пятый лист задней рессоры | |
| 2912207-483 | 2***3 | Шестой лист задней рессоры | |
| 2912208-483 | 2***3 | Седьмой лист задней рессоры | |
| 2912209-483 | 2***3 | Восьмой лист задней рессоры | |
| 2912211-483 | 2***3 | Девятый лист задней рессоры | |
| 2912212-483 | 2***3 | Десятый лист задней рессоры | |
| CQ15010115 | C***5 | Болт | |
| CQ34116T | C***T | Гайка | |
| CQ35010 | C***0 | Гайка | |
| Q4501032 | Q***2 | Заклепка с полукруглой головкой | |
| 1 | 2***0 | Гайка крепления стремянки | |
| 2 | 2***В | Стремянка задней рессоры | |
| 3 | 2***7 | Накладка задней рессоры | |
| 4 | 2***3 | Задняя рессора | |
| 5 | Q***T | Болт | |
| 6 | 2***6 | Крышка держателя рессоры сбалансировочной подвески | |
| 7 | 2***6 | Шайба | |
| 8 | T***2 | Гайка | |
| 9 | Q***T | Болт | |
| 10 | 2***0 | Нижняя покрышка пружинной опоры рессоры подвески сбалансирования | |
| 11 | 2***0 | Верхняя покрышка рессоры подвески сбалансирования | |
| 12 | 2***0 | Втулка - держателя рессоры балансирной подвески | |
| 13 | 2***2 | Шайба | |
| 14 | T***2 | Шестигранная фланцевая стопорная гайка SPL | |
| 15 | 2***0 | Винт | |
| 16 | 2***0 | Прокладка наконечника реактивной тяги в сборе | |
| 17 | 2***0 | Болт с шестигранной головкой с фланцем | |
| 18 | 2***0 | Прокладка реактивной штанги в сборе | |
| 19 | 2***В | Передняя верхняя реактивная тяга с резиновым наконечником в сборе | |
| 20 | 2***В | Задняя верхняя реактивная тяга с резиновым наконечником в сборе | |
| 21 | T***2 | Гайка | |
| 22 | C***T | Болт | |
| 23 | 2***2 | Болт | |
| 24 | 2***0 | Передняя нижняя реактивная тяга с резиновой втулкой в сборе | |
| 25 | 2***0 | Задняя нижняя реактивная тяга с резиновой втулкой в сборе | |
| 26 | T***2 | Гайка | |
| 27 | Q***T | Болт | |
| 28 | Q***T | Шестигранный фланцевый болт | |
| 29 | Т***Т | Болт с большой шестигранной головкой | |
| 30 | Т***Т | Болт с шестигранной головкой с увеличенным размером под ключ | |
| 31 | Q***T | Болт | |
| 32 | Т***Т | Болт с большой шестигранной головкой | |
| 33 | T***2 | Гайка | |
| 34 | Q***Т | Болт с шестигранной головкой и стержнем крупного сечения с фланцем стандартный тип | |
| 35 | 2***6 | Вал балансирной подвески и кронштейн балансирной подвески в сборе | |
| 36 | T***2 | Гайка | |
| 37 | Q***T | Шестигранный фланцевый болт | |
| 38 | 2***В | Соединительная планка | |
| 39 | C***2 | Гайка | |
| 40 | Q***2 | Пружинная шайба | |
| 41 | C***5 | Болт | |
| 42 | 2***В | Подушка задней рессоры | |
| 43 | C***4 | Шестигранная фланцевая гайка | |
| 44 | Q***T | Шестигранный фланцевый болт | |
| 45 | Q***T | Болт | |
| 46 | C***8 | Шестигранная фланцевая гайка | |
| 47 | Q***T | Болт | |
| 48 | Q***T | Шестигранный фланцевый болт | |
| 49 | 2***С | Кронштейн упора буфера | |
| 50 | 2***С | Прокладка | |
| 51 | C***T | Болт | |
| 52 | 2***В | Держатель задней рессоры в сборе средний левый/задний правый | |
| 53 | 2***В | Держатель задней рессоры в сборе средний правый/задний левый | |
| 54 | C***T | Болт с шестигранной головкой | |
| 55 | 2***В | Верхний кронштейн реактивной штанги промежуточного моста с фиксирующим штифтом в сборе | |
| 56 | 2***1 | Верхний кронштейн торсиона заднего моста |
