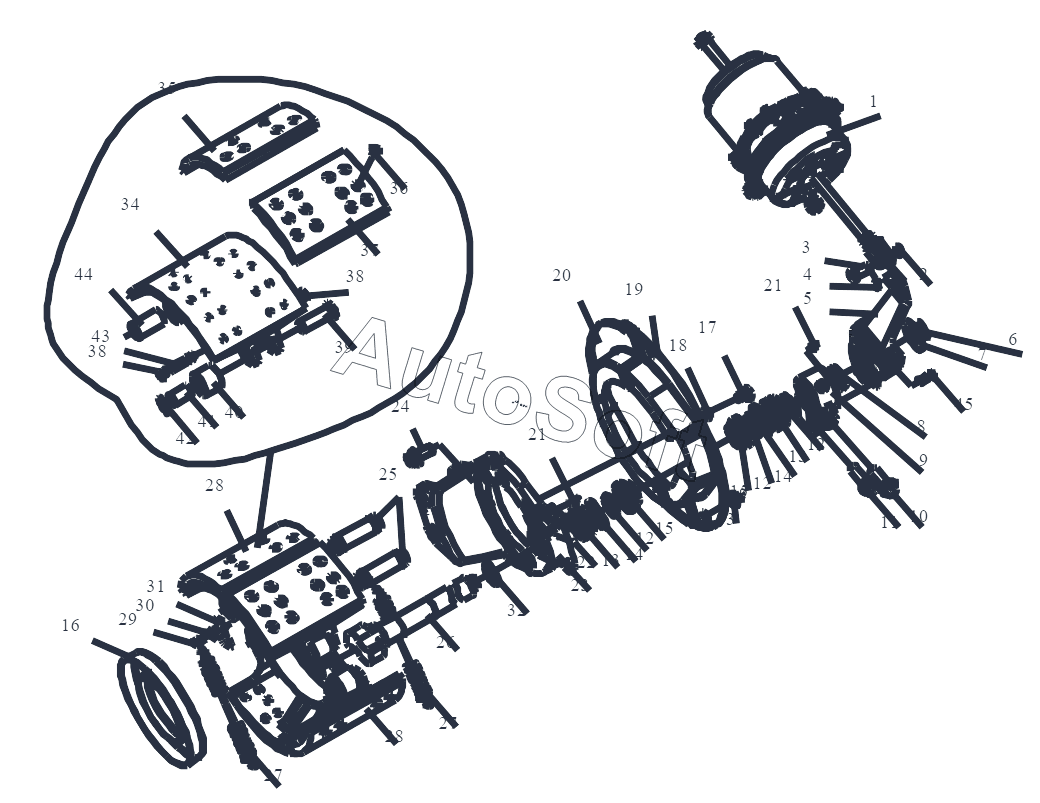

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Тормоз промежуточного моста
34
23
24
25
26
3502152-А6Е
27
28
28
29
30
31
32
33
22
35
36
37
38
38
39
40
41
42
43
44
45
46
10
1
3530025-А0Е
2
3
4
5
3503210-А0Е
6
7
8
9
3503128-А0Е
3503G25AA6E
11
12
12
12
13
13
13
14
14
15
15
16
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502152-А6Е | 3***Е | Задний правый тормозной кулачок | |
| 3503128-А0Е | 3***Е | Кронштейн правого кулачка промежуточного моста | |
| 3503210-А0Е | 3***Е | Средний правый регулировочный рычаг в сборе | |
| 3503G25AA6E | 3***E | Тормоз промежуточного моста | |
| 3530025-А0Е | 3***Е | Средний правый пружинный тормозной цилиндр в сборе | |
| 1 | 3***Е | Средний левый пружинный тормозной цилиндр в сборе | |
| 2 | Q***4 | Шайба | |
| 3 | Q***8 | Штифт | |
| 4 | Q***5 | Шплинт | |
| 5 | 3***Е | Средний левый регулировочный рычаг в сборе | |
| 6 | Q***8 | Упругое стопорное кольцо вала | |
| 7 | 3***2 | Регулировочная шайба тормоза | |
| 8 | 3***Е | Прокладка перегородки - стойка кулачка | |
| 9 | 3***Е | Средняя левая стойка кулачка | |
| 10 | 3***Е | Контрболт для кронштейна кулачка промежуточного моста | |
| 11 | 3***Е | Контрболт для кронштейна кулачка промежуточного моста | |
| 12 | 3***Е | Сальник | |
| 13 | 3***Е | Откидной подшипник распределительного вала в сборе | |
| 14 | Q***2 | Пружинная шайба для отверстия | |
| 15 | 3***Е | Стойка - сальник | |
| 16 | 3***Е | Маслоотражатель 2 | |
| 17 | C***2 | Болт | |
| 18 | Q***8 | Пружинная шайба | |
| 19 | 3***Е | Задний пылезащитный диск заднего тормоза | |
| 20 | 3***Е | Передний пылезащитный диск заднего тормоза | |
| 21 | C***1 | Масленка | |
| 22 | Q***5 | Стальной шарик | |
| 23 | 3***Е | Стойка переднего правого тормоза в сборе | |
| 24 | 3***7 | Контрболт для кронштейна заднего тормоза | |
| 25 | 3***Е | Вал задней тормозной колодки | |
| 26 | 3***Е | Задний левый тормозной кулачок | |
| 27 | 3***Е | Возвратная пружина | |
| 28 | 3***Е | Задняя тормозная колодка с роликом в сборе | |
| 29 | C***6 | Шестигранный загибочный болт | |
| 30 | 3***Е | Застежка крепежного болта отбойника вала колодки | |
| 31 | 3***Е | Щиток вала тормозной колодки | |
| 32 | 3***S | Сальник - тормозной кулачок | |
| 33 | 3***2 | Заглушка - отверстие проверки диска защиты от пыли | |
| 34 | 3***E | Задняя тормозная колодка | |
| 35 | 3***E | Задняя фрикционная накладка | |
| 36 | 3***E | Задняя фрикционная накладка | |
| 37 | 3***Е | Заклепка крепления фрикционной накладки тормозной колодки | |
| 38 | Q***2 | Упругое стопорное кольцо для оси | |
| 39 | 3***E | Вал ролика | |
| 40 | 3***E | Бегунок | |
| 41 | 3***E | Втулка ролика | |
| 42 | Q***2 | Упругое стопорное кольцо для оси | |
| 43 | 3***E | Стопор возвратной пружины | |
| 44 | 3***S | Втулка - передняя пластинка колодки тормоза | |
| 45 | C***0 | Болт | |
| 46 | Q***8 | Пружинная шайба |
