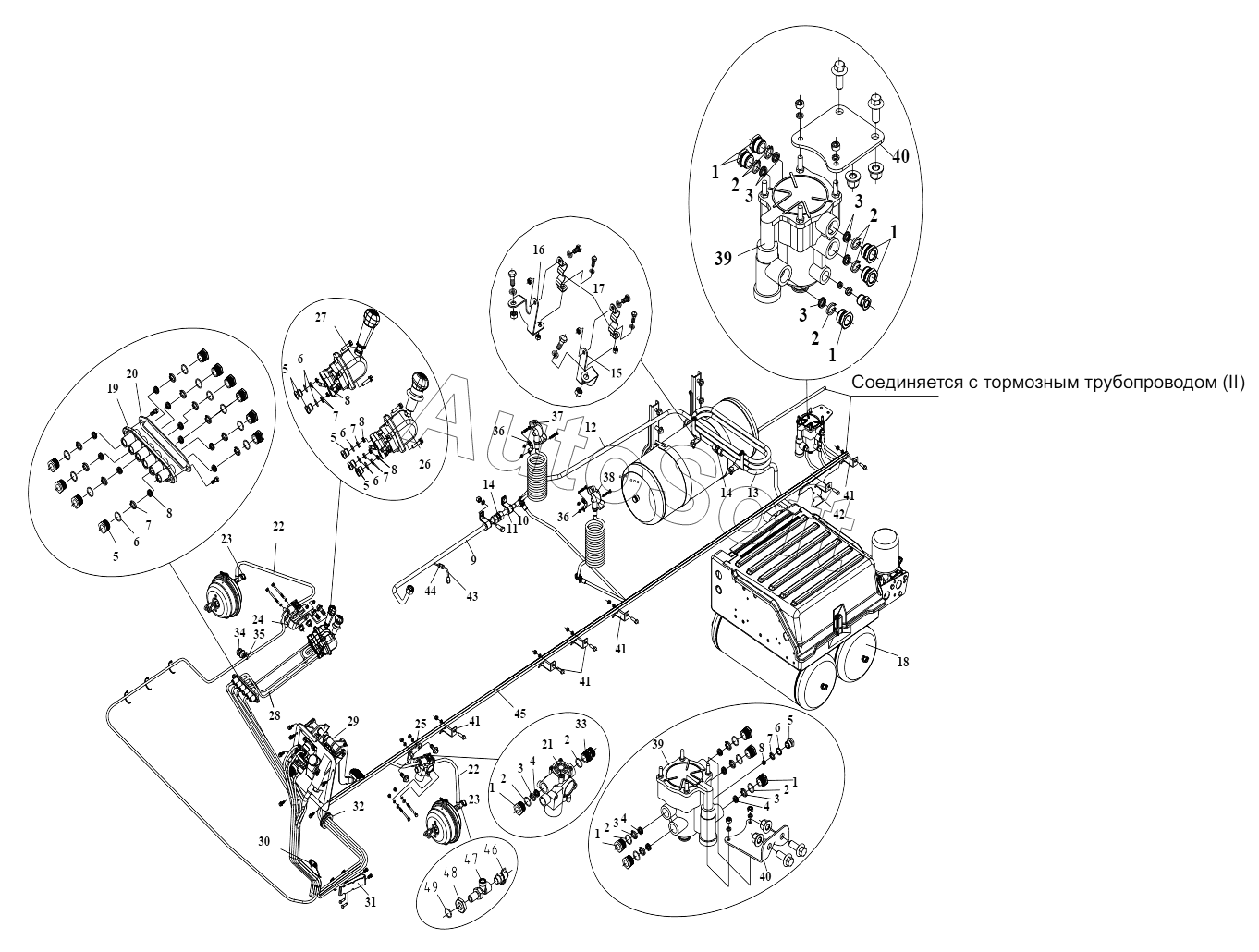

Каталог запасных частей к технике: FAW CA-4250 (P66K24T1E5) (2017). Тормозные трубопроводы (I)
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
7
8
8
8
8
8
9
10
CQ34014
CQ1501435
Q40314
11
12
13
14
14
15
CQ1501225
Q40312
CQ34012
16
17
CQ1500825
Q40308
CQ34008
18
19
20
21
CQ1500880
CQ34008
Q40308
Q40108
22
22
23
23
CQ72316
CQ72316
24
25
CQ1501435
CQ34014
Q40314
26
CQ1460625
27
CQ1460525
28
28
29
CQ1460825
30
CQ32608
31
CQ1500820
CQ34008
Q40308
32
33
34
35
36
36
CQ1500825
CQ1500825
Q40308
Q40308
CQ34008
CQ34008
37
38
39
39
Q40308
Q40308
CQ34008
CQ34008
40
40
Q1841445
Q1841445
CQ32614
CQ32614
48
49
41
41
41
41
CQ1501435
CQ1501435
CQ1501435
CQ1501435
Q40314
Q40314
Q40314
Q40314
CQ34014
CQ34014
CQ34014
CQ34014
42
CQ1501440
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| CQ1460525 | C***5 | Комбинированный болт | |
| CQ1460625 | C***5 | Болт | |
| CQ1460825 | C***5 | Болт | |
| CQ1500820 | C***0 | Болт | |
| CQ1500825 | C***5 | Болт | |
| CQ1500825 | C***5 | Болт | |
| CQ1500880 | C***0 | Болт | |
| CQ1501225 | C***5 | Болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501435 | C***5 | Шестигранный болт | |
| CQ1501440 | C***0 | Шестигранный болт | |
| CQ32608 | C***8 | Шайба | |
| CQ32614 | C***4 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34008 | C***8 | Гайка | |
| CQ34012 | C***2 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ72316 | C***6 | Уплотнительное кольцо | |
| Q1841445 | Q***5 | Шестигранный фланцевый болт | |
| Q40108 | Q***8 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40312 | Q***2 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| 1 | 3***А | Втулка | |
| 2 | 3***А | Уплотнительное кольцо | |
| 3 | 3***А | Рым | |
| 4 | 3***А | Уплотнительное кольцо | |
| 5 | 3***А | Втулка | |
| 6 | 3***А | Уплотнительное кольцо | |
| 7 | 3***А | Рым | |
| 8 | 3***А | Уплотнительное кольцо | |
| 9 | 3***W | Передний воздухопровод в сборе | |
| 10 | 3***А | Стойка воздушной трубы | |
| 11 | 3***А | Втулка воздушной трубы | |
| 12 | 3***W | Средний воздухопровод в сборе между воздушным компрессором и блоком обработки воздуха | |
| 13 | 3***W | Задний воздухопровод в сборе, соединяющий воздушный компрессор | |
| 14 | 3***А | Непосредний штуцер | |
| 15 | 3***А | Кронштейн левого хомута для крепления промежуточного воздухопровода | |
| 16 | 3***А | Кронштейн правого хомута для крепления промежуточного воздухопровода | |
| 17 | 3***А | Трубодержатель - для крепления промежуточной воздушной трубы | |
| 18 | 3***W | Модуль ресивера пневматического тормоза в сборе | |
| 19 | 3***А | Многоканальное соединение | |
| 20 | 3***А | Уплотнительная прокладка | |
| 21 | 3***А | Электромагнитный клапан АБС в сборе | |
| 22 | 3***1 | Нагнетательный шланг переднего тормоза в сборе | |
| 23 | 3***3 | Четырехконтурная плоская уплотнительная пробка | |
| 24 | 3***А | Стойка – передний правый электромагнитный клапан АБС | |
| 25 | 3***А | Стойка - передний левый электромагнитный клапан АБС | |
| 26 | 3***В | Клапан с ручным приводом в сборе | |
| 27 | 3***В | Клапан с ручным приводом для прицепа в сборе | |
| 28 | 3***В | Трубный пучок кабины в сборе | |
| 28 | 3***В | Трубный пучок кабины в сборе | |
| 29 | 3***W | Педаль тормоза и педаль сцепления в сборе | |
| 30 | 3***А | Кронштейн трубного пучка передка | |
| 31 | 3***V | Кронштейн трубного пучка | |
| 32 | 3***А | 3724031 - 76А | |
| 33 | 3***А | Штуцер - электромагнитный клапан АБС | |
| 34 | 3***0 | Кронштейн | |
| 35 | 3***0 | Зажим | |
| 36 | 3***2 | Стойка | |
| 37 | 3***2 | Перекидной рукав подачи воздуха и соединение в сборе | |
| 38 | 3***2 | Перекидной рукав управления и соединение в сборе | |
| 39 | 3***А | Клапан прицепа в сборе | |
| 40 | 3***А | Кронштейн клапана для прицепа | |
| 41 | 3***А | Держатель трубного пучка | |
| 42 | 3***В | Кронштейн трубного пучка | |
| 43 | 3***6 | Энергосберегающая стальная труба воздушного компрессора в сборе | |
| 44 | 3***6 | Прямой штуцер | |
| 45 | 3***С | трубного пучка в сборе | |
| 46 | 3***0 | Проверочный штуцер | |
| 47 | 3***А | Штуцер передней тормозной камеры | |
| 48 | 3***Н | Винтовая втулка-Штуцер | |
| 49 | C***B | О-образное резиновое уплотнительное кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
