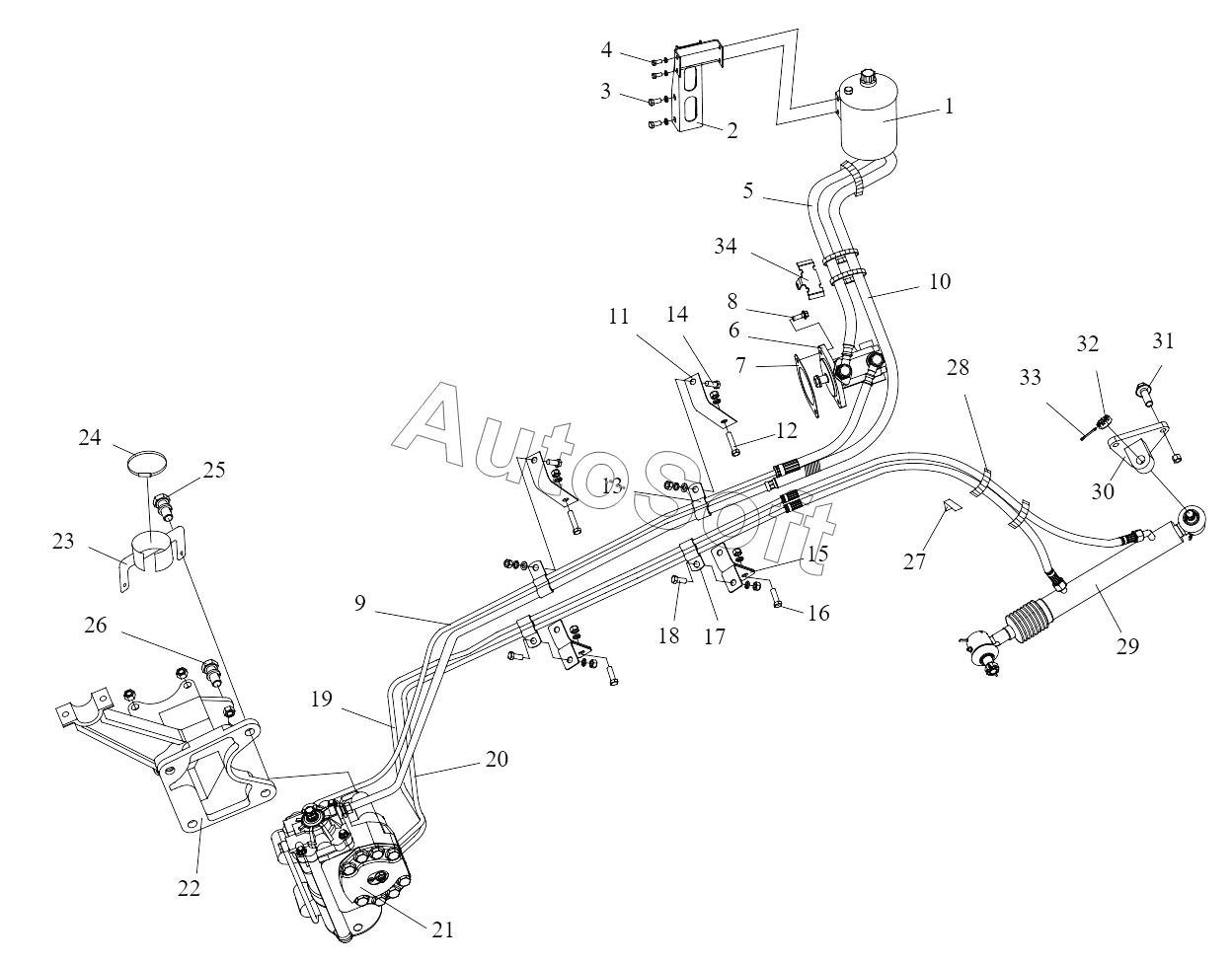

Каталог запасных частей к технике: FAW CA3311 (2020). Силовой поворотный трубопровод
1
3408015-716
3408020-716
2
3
Q40310
4
Q40308
5
CQ67535
3406021-74A
3406321-74A
6
7
8
9
3406321A8E
3406021-91
10
3406024A50A
3406321A8E
CQ67527
3506263-271
11
12
Q40314
CQ34014
13
14
Q40310
CQ34010
15
16
Q40314
CQ34014
17
18
Q40310
CQ34010
Q40110
19
3406321A8E
3406021-91
20
3406321A8E
3406021-91
21
24
25
Q40320
26
Q1841655T
CQ32616
27
28
29
30
31
CQ32714
32
22
23
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3406021-74A | 3***A | Полый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406021-91 | 3***1 | Пустотелый болт | |
| 3406024A50A | 3***A | Соединение-силовой инфлектор | |
| 3406321-74A | 3***A | Комбинированная уплотнительная шайба | |
| 3406321A8E | 3***E | Трубка высокого давления | |
| 3406321A8E | 3***E | Трубка высокого давления | |
| 3406321A8E | 3***E | Трубка высокого давления | |
| 3406321A8E | 3***E | Трубка высокого давления | |
| 3408015-716 | 3***6 | Фильтроэлемент с соединением в сборе | |
| 3408020-716 | 3***6 | Сварка маслобака | |
| 3506263-271 | 3***1 | Втулка (гильза) с резьбой | |
| CQ32616 | C***6 | Гайка | |
| CQ32714 | C***4 | Фланцевая замочная гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34010 | C***0 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ34014 | C***4 | Гайка | |
| CQ67527 | C***7 | Лирка червячного гибкого рукава | |
| CQ67535 | C***5 | Червячный хомут | |
| Q1841655T | Q***T | Болт | |
| Q40110 | Q***0 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40310 | Q***0 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40314 | Q***4 | Пружинная шайба | |
| Q40320 | Q***0 | Пружинная шайба | |
| 1 | 3***С | Масляный резервуар гидроусилителя руля в сборе | |
| 2 | 3***V | Кронштейн в сборе | |
| 3 | C***5 | Болт | |
| 4 | C***0 | Болт | |
| 5 | 3***8 | Впускная труба | |
| 6 | 3***7 | Силовой поворотный масляный насос в сборе | |
| 7 | 3***D | Прокладка - Силовой поворотный насос | |
| 8 | Q***0 | Болт | |
| 9 | 3***R | Труба высокого давления в сборе | |
| 10 | 3***1 | Труба возврата масла в сборе | |
| 11 | 3***U | Кронштейн | |
| 12 | C***5 | Болт | |
| 13 | 3***2 | Зажимная крышка двойной трубы | |
| 14 | C***0 | Шестигранный болт | |
| 15 | 3***U | Кронштейн маслопровода | |
| 16 | C***0 | Шестигранный болт | |
| 17 | 3***2 | Зажим нижней двойной трубы | |
| 18 | C***5 | Болт | |
| 19 | 3***U | Второй шланг высокого давления в сборе | |
| 20 | 3***U | Первый шланг высокого давления в сборе | |
| 21 | 3***A | Рулевой механизм с гидроусилителем в сборе | |
| 22 | 3***С | Кронштейн рулевого механизма | |
| 23 | 3***A | Кронштейн | |
| 24 | C***0 | Червячный хомут для шланга | |
| 25 | C***T | Болт | |
| 26 | Q***T | Шестигранный фланцевый болт | |
| 27 | 3***A | Кронштейн маслопровода | |
| 28 | Т***6 | Пластмассовая бандажная лента | |
| 29 | 3***7 | Рулевой усиленный цилиндр и соединение в сборе | |
| 30 | 3***U | Кронштейн вспомогательного цилиндра | |
| 31 | Q***T | Болт | |
| 32 | C***0 | Гайка | |
| 33 | Q***0 | Шплинт | |
| 34 | 3***A | Кронштейн трубного пучка передка |
