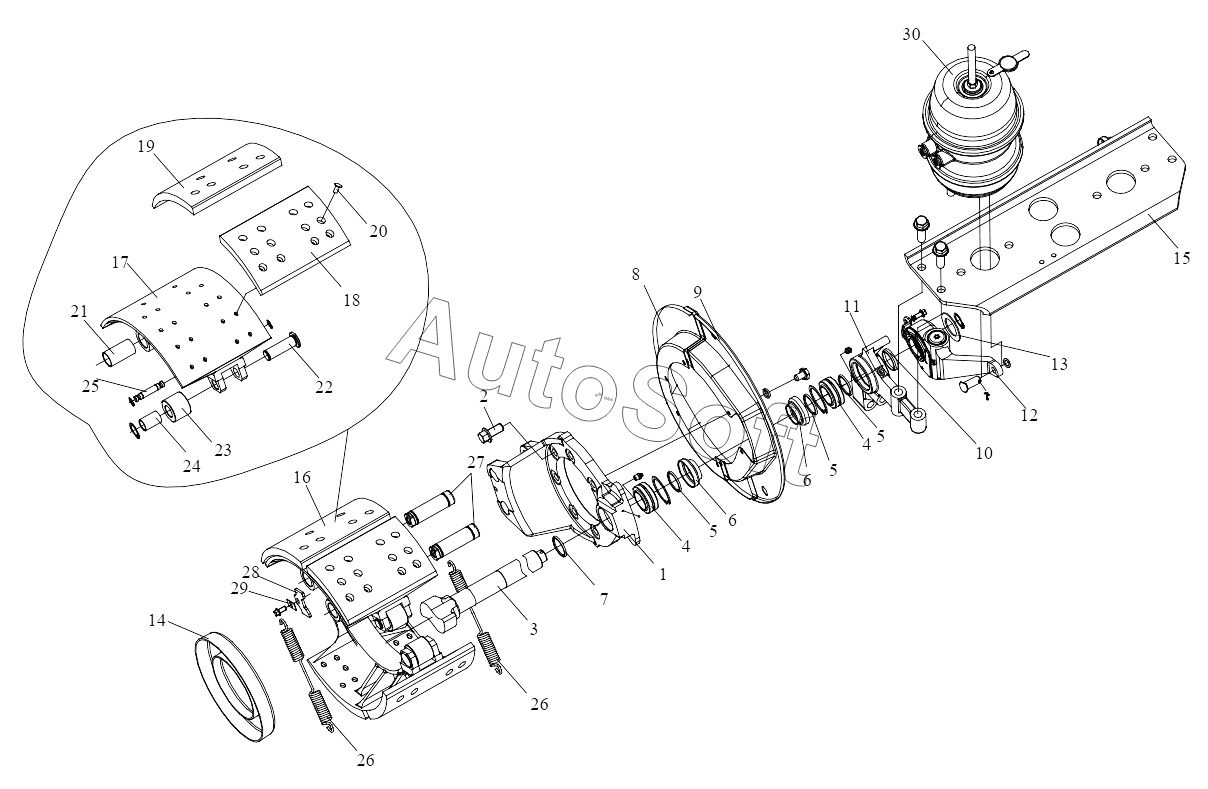

Каталог запасных частей к технике: FAW CA3311 (2020). Тормоз заднего колеса
3502G24AA6E
1
CQ70001
Q966555
2
3
3502152-A6E
Q43138
4
4
Q43062
Q43062
5
5
5
6
6
7
8
9
CQ1500812
Q40308
10
11
3502128-A0E
12
3502210-A0E
CQ1500820
Q40308
13
14
15
3502038-1H
16
17
18
19
20
21
22
Q43122
23
24
25
Q43112
26
26
27
28
29
CQ1511016
30
3530010-A0E
Q40114
Q5101438
Q5003025
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502038-1H | 3***H | Стопорный болт | |
| 3502128-A0E | 3***E | Кронштейн заднего левого кулака | |
| 3502152-A6E | 3***E | Задний правый тормозной кулачок | |
| 3502210-A0E | 3***E | Регулировочный рычаг | |
| 3502G24AA6E | 3***E | Логика тормоза заднего моста в сборе саморегулирующийся рычаг, ABS | |
| 3530010-A0E | 3***E | Цилиндр правой рессоры заднего моста с быстрым соединением в сборе | |
| CQ1500812 | C***2 | Болт | |
| CQ1500820 | C***0 | Болт | |
| CQ1511016 | C***6 | Шестигранный загибочный болт | |
| CQ70001 | C***1 | Масленка | |
| Q40114 | Q***4 | Шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q40308 | Q***8 | Пружинная шайба | |
| Q43062 | Q***2 | Пружинная шайба для отверстия | |
| Q43112 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43122 | Q***2 | Упругое стопорное кольцо для оси | |
| Q43138 | Q***8 | Упругое стопорное кольцо вала | |
| Q5003025 | Q***5 | Шплинт | |
| Q5101438 | Q***8 | Штифт | |
| Q966555 | Q***5 | Стальной шарик | |
| 1 | 3***E | Кронштейн | |
| 2 | 3***7 | Контрболт для кронштейна заднего тормоза | |
| 3 | 3***E | Задний левый тормозной кулачок | |
| 4 | 3***E | Шарнирный подшипник | |
| 5 | 3***E | Сальник | |
| 6 | 3***E | Держатель сальника | |
| 7 | 3***S | Сальник - тормозной кулачок | |
| 8 | 3***E | Задний пылезащитный щиток | |
| 9 | 3***E | Передний пылезащитный щиток | |
| 10 | 3***E | Подкладка кронштейна кулака | |
| 11 | 3***E | Кронштейн заднего левого кулака | |
| 12 | 3***E | Регулировочный рычаг | |
| 13 | 3***E | Регулировочная прокладка тормозного кулачка | |
| 14 | 3***E | Маслоупорный диск с втулкой датчика в сборе | |
| 15 | 3***3 | Опорная пластина тормозного цилиндра в пружинным энергоаккумулятором | |
| 16 | 3***E | Тормозная колодка с роликовым колесом в сборе | |
| 17 | 3***E | Задняя тормозная колодка | |
| 18 | 3***E | Задняя фрикционная накладка | |
| 19 | 3***E | Задняя фрикционная накладка | |
| 20 | 3***E | Заклепка крепления | |
| 21 | 3***S | Втулка - передняя пластинка колодки тормоза | |
| 22 | 3***E | Вал ролика | |
| 23 | 3***E | Втулка ролика | |
| 24 | 3***E | Бегунок | |
| 25 | 3***E | Стопор возвратной пружины | |
| 26 | 3***E | Возвратная пружина | |
| 27 | 3***E | Вал задней тормозной колодки | |
| 28 | 3***E | Перегородка вала башмака | |
| 29 | 3***E | Пластина | |
| 30 | 3***E | Цилиндр левой рессоры заднего моста с быстрым соединением в сборе |
