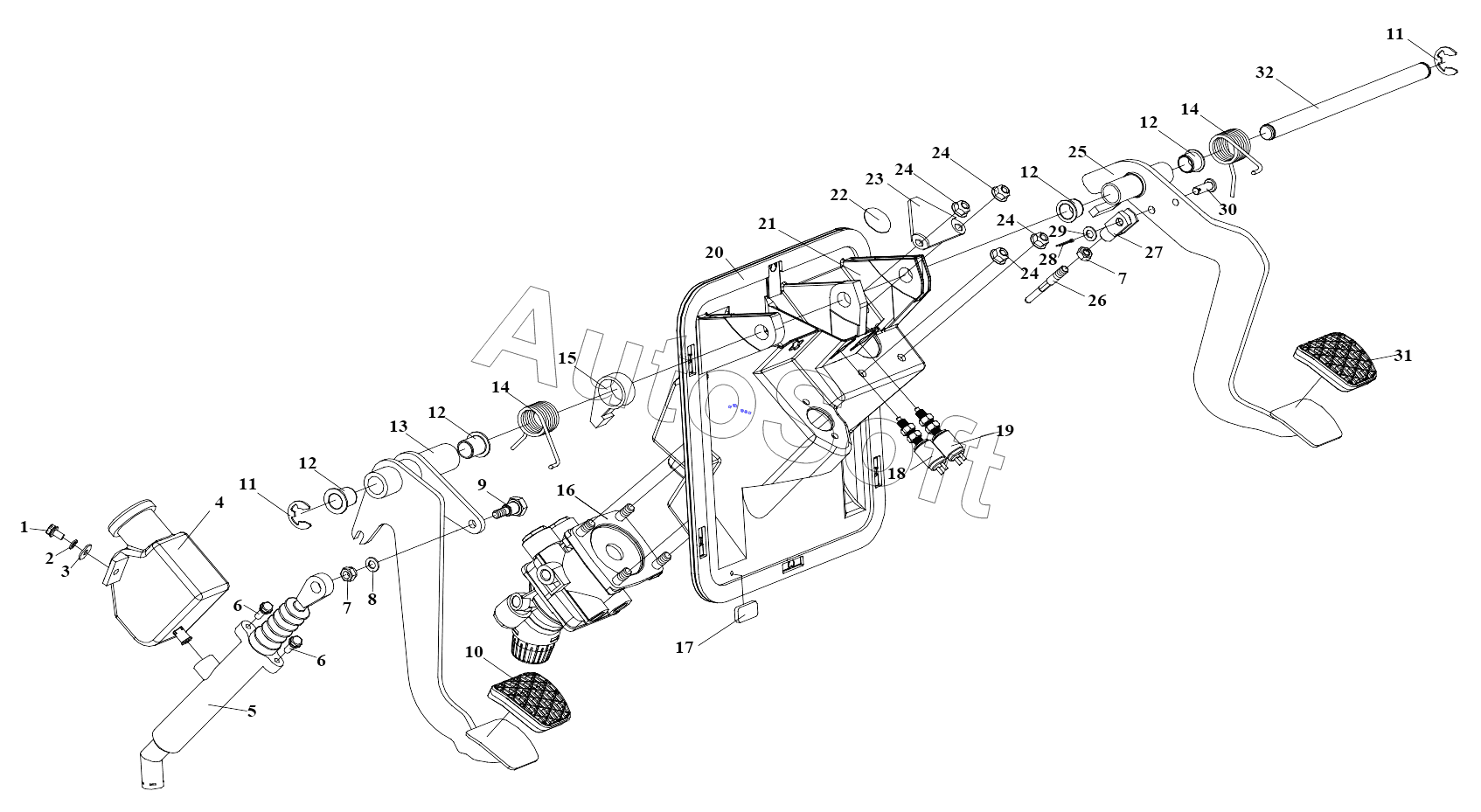

Каталог запасных частей к технике: FAW CA3311 (2020). Тормозная педаль с тормозным клапаном и педаль сцепления с главным насосом сцепления
17
32
31
30
29
28
27
26
25
24
24
24
24
23
22
21
20
19
18
1
16
15
14
14
13
12
12
12
12
11
11
10
9
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***6 | Болт | |
| 2 | Q***6 | Облегченная шайба пружины | |
| 3 | Q***6 | Шайба | |
| 4 | 1***0 | Чашка для хранения масла в сборе | |
| 5 | 1***W | Главный цилиндр сцепления в сборе | |
| 6 | C***0 | Болт | |
| 7 | C***8 | Гайка | |
| 8 | Q***8 | Пружинная шайба | |
| 9 | 1***A | Вал-главный насос | |
| 10 | 1***A | Втулка педали | |
| 11 | Q***0 | Шлицевой лабиринт | |
| 12 | 3***A | Втулка-вала тормозной педали | |
| 13 | 1***W | Педаль сцепления в сборе | |
| 14 | 3***A | Возвратная пружина-тормозная педаль | |
| 15 | 1***W | Качающийся рычаг-Переключатель сцепления | |
| 16 | 3***A | Тормозной клапан и штуцер в сборе | |
| 17 | 1***A | Ограничитель педали | |
| 18 | 3***W | Переключатель сцепления в сборе | |
| 19 | 3***1 | Выключатель тормозной лампы в сборе | |
| 20 | 3***A | Уплотнительная прокладка-педаль в сборе | |
| 21 | 3***W | Кронштейн педали | |
| 22 | 3***A | Прокладка-рычаг тормозной педали | |
| 23 | 3***A | Прокладка-рычаг тормозной педали | |
| 24 | C***8 | Шайба | |
| 25 | 3***A | Тормозная педаль в сборе | |
| 26 | 3***A | Толкатель | |
| 27 | 3***A | Резьбовая вилка-тормозная педаль | |
| 28 | Q***6 | Шплинт | |
| 29 | Q***8 | Шайба | |
| 30 | Q***5 | Палец со плоской головкой | |
| 31 | 3***A | Втулка педали | |
| 32 | 3***A | Вал педали |
