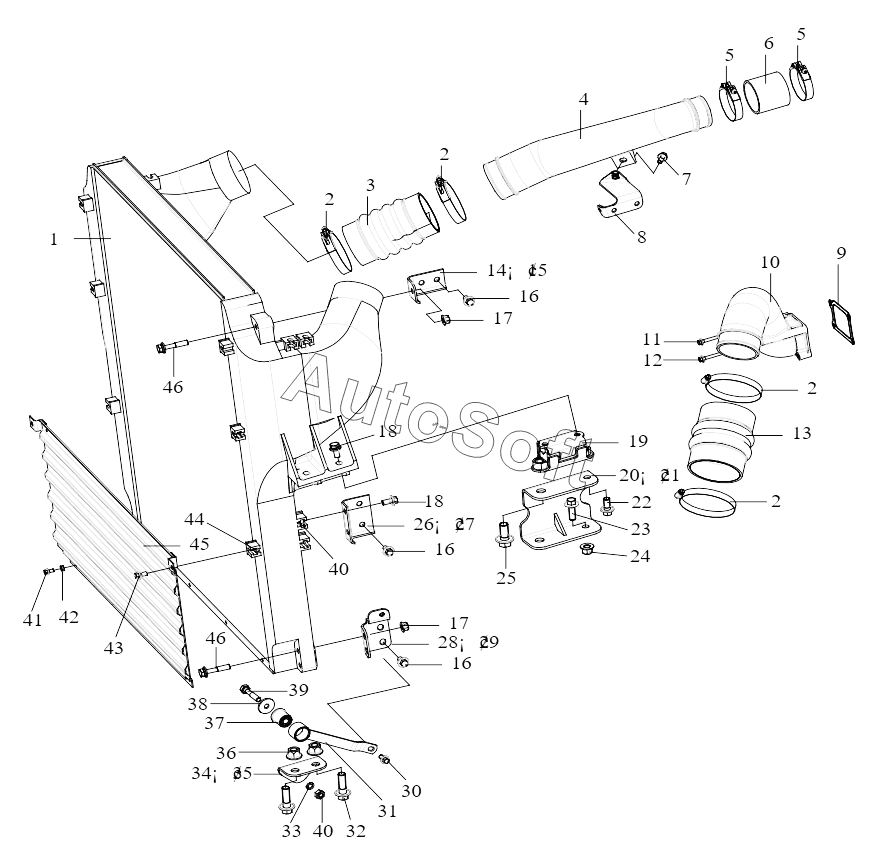

Каталог запасных частей к технике: FAW CA3311 (2020). Промежуточный охладитель, трубопровод, подвеска, блокирующая сетка
1
2
2
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
16
16
16
17
17
19
21
39
40
40
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***U | Промежуточный охладитель в сборе | |
| 2 | Т***A | Сильный зажим для шланга | |
| 3 | 1***7 | Соединение с помощью сильфона в сборе | |
| 4 | 1***С | Впускная труба промежуточного охладителя | |
| 5 | Т***A | Сильный зажим для шланга | |
| 6 | 1***H | Соединительная труба | |
| 7 | C***0 | Болт | |
| 8 | 1***U | Кронштейн впускной трубы промежуточного охладителя в сборе | |
| 9 | 1***0 | Прокладка выпускного коллектора | |
| 10 | 1***С | Впускная труба двигателя | |
| 11 | 1***С | Болт - впускная труба двигателя | |
| 12 | 1***0 | Болт - впускная труба двигателя | |
| 13 | 1***A | Гофрированная трубка в сборе | |
| 14 | 1***A | Лево - верхняя стойка промежуточного охладителя | |
| 15 | 1***A | Правый верхний кронштейн промежуточного охладителя | |
| 16 | C***0 | Болт | |
| 17 | C***0 | Шестигранная гайка | |
| 19 | 1***B | Подвесная подкладка радиатора в сборе | |
| 20 | 1***B | Левый подвесный кронштейн радиатора в сборе | |
| 21 | 1***B | Правый подвесный кронштейн радиатора в сборе | |
| 24 | C***2 | Гайка | |
| 25 | Q***5 | Шестигранный фланцевый болт | |
| 26 | 1***A | Левый средний кронштейн промежуточного охладителя | |
| 27 | 1***A | Правый средний кронштейн промежуточного охладителя | |
| 28 | 1***A | Левый нижний кронштейн промежуточного охладителя | |
| 29 | 1***A | Правый нижний кронштейн промежуточного охладителя | |
| 30 | Q***6 | Болт | |
| 31 | 1***W | Натяжная пластина радиатора в сборе | |
| 32 | Q***5 | Шестигранный фланцевый болт | |
| 33 | Q***0 | Пружинная шайба | |
| 34 | 1***W | Левый кронштейн натяжной пластины | |
| 35 | 1***W | Правый кронштейн натяжной пластины | |
| 36 | C***4 | Гайка | |
| 37 | 1***1 | Крепление тяги в сборе | |
| 38 | 1***1 | Шайба | |
| 39 | C***0 | Болт | |
| 40 | C***0 | Гайка |
