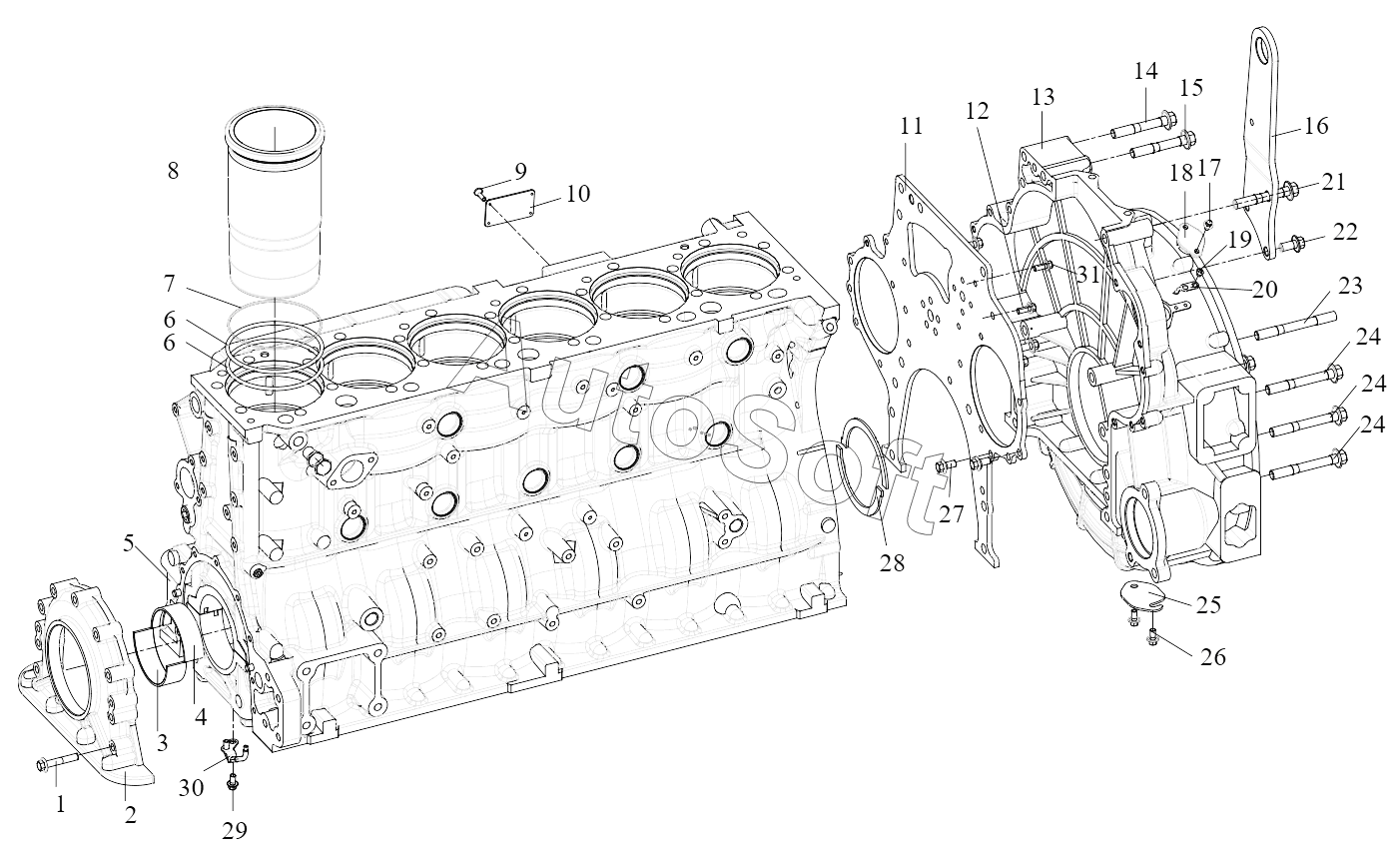

Каталог запасных частей к технике: FAW CA3311 (2020). Узел корпуса цилиндра
1
2
3
4
5
6
6
7
8
9
10
14
15
16
17
18
19
20
21
22
11
12
13
23
24
24
24
25
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***6 | Болт поверхности шестигранного фланца | |
| 2 | 1***J | Седло переднего сальника коленчатого вала | |
| 3 | 1***D | Нижний главный вкладыш подшипника | |
| 4 | 1***D | Верхний коренной вкладыш | |
| 5 | 1***Z | Корпус цилиндра в сборе | |
| 6 | 1***0 | О - образное резиновое уплотнительное кольцо | |
| 7 | 1***0 | О - образное резиновое уплотнительное кольцо | |
| 8 | 1***Y | Втулка цилиндра | |
| 9 | Q***6 | Закрепка таблички | |
| 10 | 1***Y | Табличка | |
| 11 | 1***J | Перекрышка крышки камеры шестерни | |
| 12 | Q***6 | Болт поверхности шестигранного фланца | |
| 13 | 1***J | Крышка камеры шестерни - корпус маховика | |
| 14 | 1***D | Болт - промежуточная распределительная шестерня | |
| 15 | Q***6 | Болт фланца с шестигранной головкой | |
| 16 | 1***J | Заднее подъемное ушко - крышка цилиндра | |
| 17 | Q***6 | Болт поверхности шестигранного фланца | |
| 18 | 1***D | Резиновая пробка картера маховика | |
| 19 | Q***6 | Винт с цилиндрической головкой и крестообразным желобом | |
| 20 | 1***D | Метка картера маховика | |
| 21 | Q***6 | Болты поверхности шестигранного фланца - тонкий стержень | |
| 22 | Q***0 | Болт с шестигранной головкой и фланцем | |
| 23 | 1***w | Болт корпуса маховика | |
| 24 | Q***6 | Болты поверхности шестигранного фланца - тонкий стержень | |
| 25 | 1***D | Перекрывающая плита картера маховика | |
| 27 | Q***6 | Болт поверхности шестигранного фланца | |
| 28 | 1***D | Упорный лист | |
| 29 | 1***D | Болт крепления форсунки охлаждения поршня | |
| 30 | 1***D | Форсунка охлаждения поршня | |
| 31 | Q***6 | Болт поверхности шестигранного фланца |
