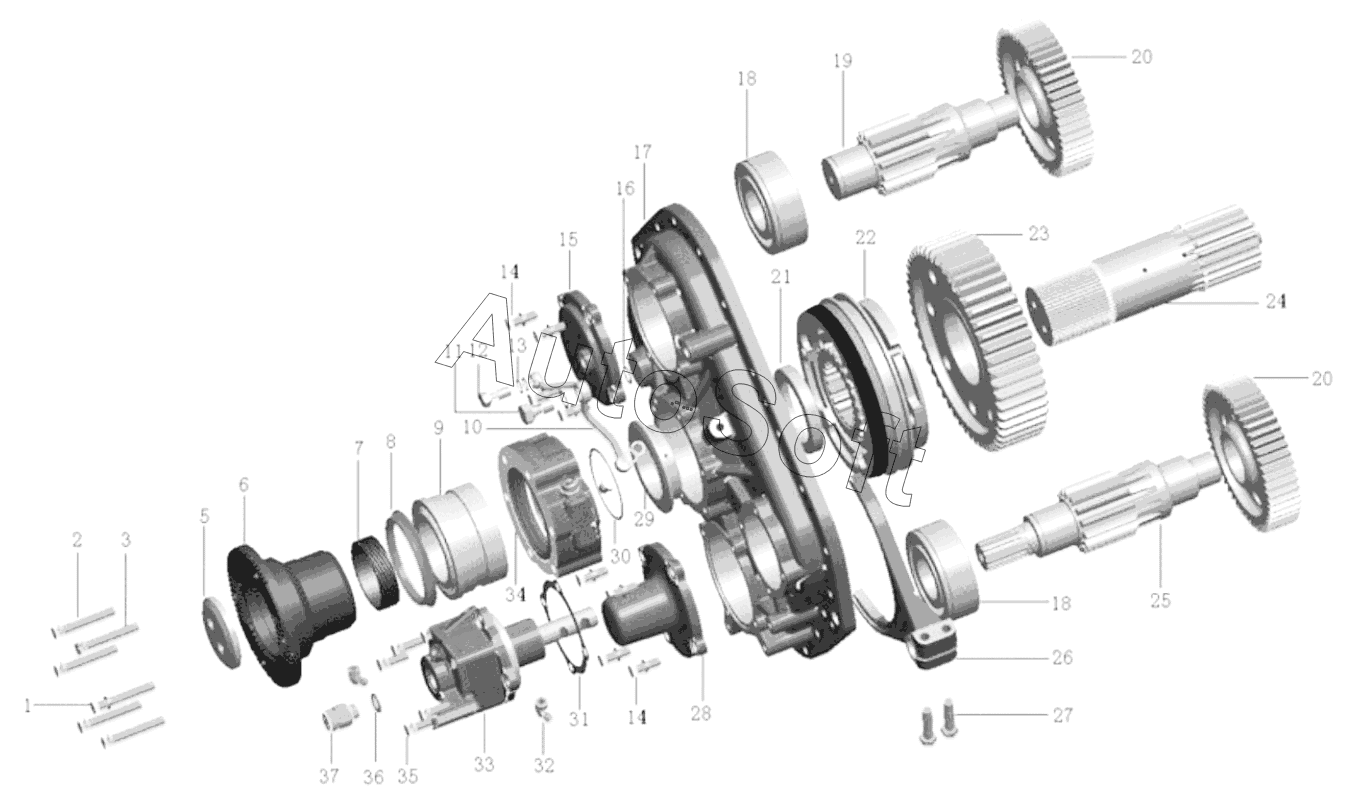

Каталог запасных частей к технике: FAW CA3311 (2020). Корпус задней крышки в сборе
1
2
3
5
6
7
8
9
14
14
15
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
19109-2
RTD-11609A-1707156
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 19109-2 | 1***2 | Масляное уплотнение | |
| RTD-11609A-1707156 | R***6 | Подкладка крышки заднего подшипника главного вала | |
| 1 | A***9 | Болт в сборе | |
| 2 | Q***5 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 3 | С***3 | Узел болта шестигранной головки с отверстием с пружинной шайбой | |
| 5 | 1***0 | Гайка фланца | |
| 6 | J***0 | Выходной фланец | |
| 7 | J***7 | Ротор одометра | |
| 8 | F***9 | Пыльник | |
| 9 | 1***9 | Конические роликовые подшипники | |
| 14 | A***8 | Болт в сборе | |
| 15 | J***2 | Крышка промежуточного вала вспомогательной коробки | |
| 17 | 1***8 | Корпус задней крышки в сборе | |
| 18 | 1***E | Короткий цилиндрический роликовый подшипник | |
| 19 | 1***1 | Промежуточный вал вспомогательной коробки | |
| 20 | 1***1 | Приводная шестерня промежуточного вала вспомогательной коробки | |
| 21 | 1***7 | Шайба шпица главного вала вспомогательной коробки | |
| 22 | 1***2 | Синхронизатор вспомогательной коробки в сборе | |
| 23 | 1***6 | Редукционная шестерня вспомогательной коробки | |
| 24 | 1***7 | Главный вал вспомогательной коробки | |
| 25 | 1***1 | Удлиненный промежуточный вал вспомогательного ящика | |
| 26 | R***1 | Вилка вспомогательного ящика | |
| 27 | Q***0 | Узел болта шестигранной головки с отверстием - тонкий зуб | |
| 28 | J***2 | Крышка промежуточного вала вспомогательной коробки | |
| 29 | 1***8 | Прижимная пластина шестерни главного вала вспомогательной коробки | |
| 30 | 1***8 | О - образное уплотнительное кольцо | |
| 31 | 1***7 | Прокладка | |
| 32 | С***2 | Соединение коленчатой трубы | |
| 33 | J***6 | Цилиндр вспомогательной коробки в сборе | |
| 34 | R***4 | Крышка заднего подшипника главного вала в сборе | |
| 34 | R***5 | Крышка заднего подшипника главного вала | |
| 35 | Q***2 | Узел болта с шестигранной головкой с пружинной шайбой | |
| 36 | Q***3 | Уплотнительная шайба | |
| 37 | 9***4 | Выключатель давления |
