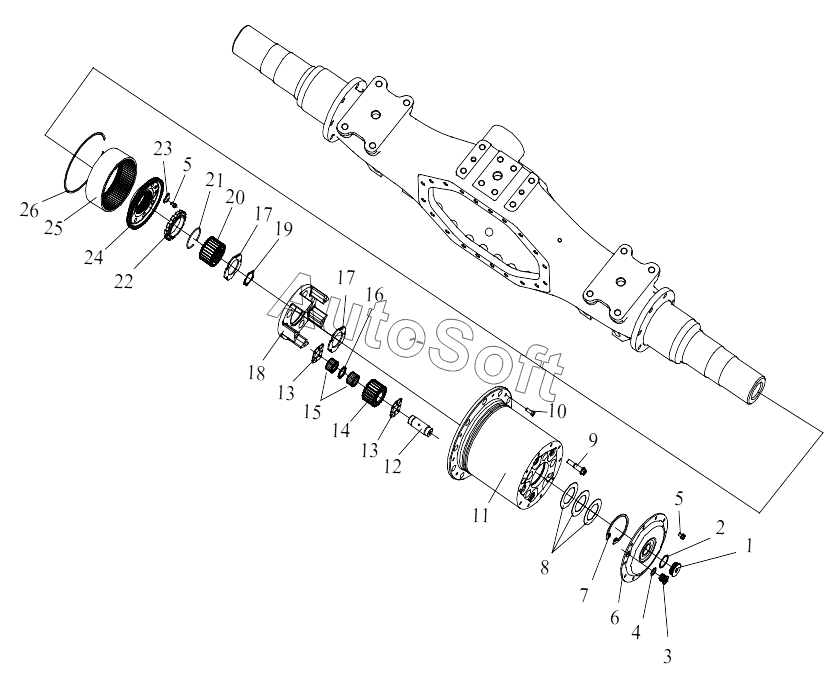

Каталог запасных частей к технике: FAW CA3311 (2020). Колесный редуктор
18
15
14
13
13
12
11
26
25
24
23
22
21
20
19
1
17
17
16
10
9
2405078-A0E
8
2405076-A0E
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2405076-A0E | 2***E | Регулировочная прокладка | |
| 2405078-A0E | 2***E | Регулировочная прокладка | |
| 1 | Т***5 | Сливная пробка | |
| 2 | 2***E | Уплотнительная шайба - заправочная пробка | |
| 3 | Т***4 | Сливная пробка | |
| 4 | 2***E | Уплотнительная шайба - сливная пробка | |
| 5 | 2***E | Болт - для крепления крышки бортового редуктора | |
| 6 | 2***E | Торцевая крышка - бортовой редуктор | |
| 7 | Q***5 | Пружинная шайба для отверстия | |
| 8 | 2***E | Регулировочная прокладка | |
| 9 | 2***E | Болт - для крепления каретки сателлитов | |
| 10 | C***0 | Шестигранный винт с цилиндровой головкой | |
| 11 | 2***E | Корпус колесного редуктора | |
| 12 | 2***E | Вал планетарной шестерни | |
| 13 | 2***E | Упорная прокладка - планетарная шестерня | |
| 14 | 2***E | Планетарное колесо | |
| 15 | 5***8 | Игольчатый ролик | |
| 16 | 2***E | Промежуточное тело - игла | |
| 17 | 2***E | Упорная прокладка - солнечная шестерня | |
| 18 | 2***E | Планетарная подставка | |
| 19 | 2***E | Упругая шайба | |
| 20 | 2***E | Солнечная шестерня | |
| 21 | 2***H | Стопорное кольцо стальной проволоки | |
| 22 | 2***E | Контргайка - кронштейн зубчатого кольца | |
| 23 | 2***E | Замок | |
| 24 | 2***E | Кронштейн - зубчатое кольцо | |
| 25 | 2***E | Зубчатое колесо | |
| 26 | 2***E | Зажимное кольцо - кронштейн зубчатого кольца |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
