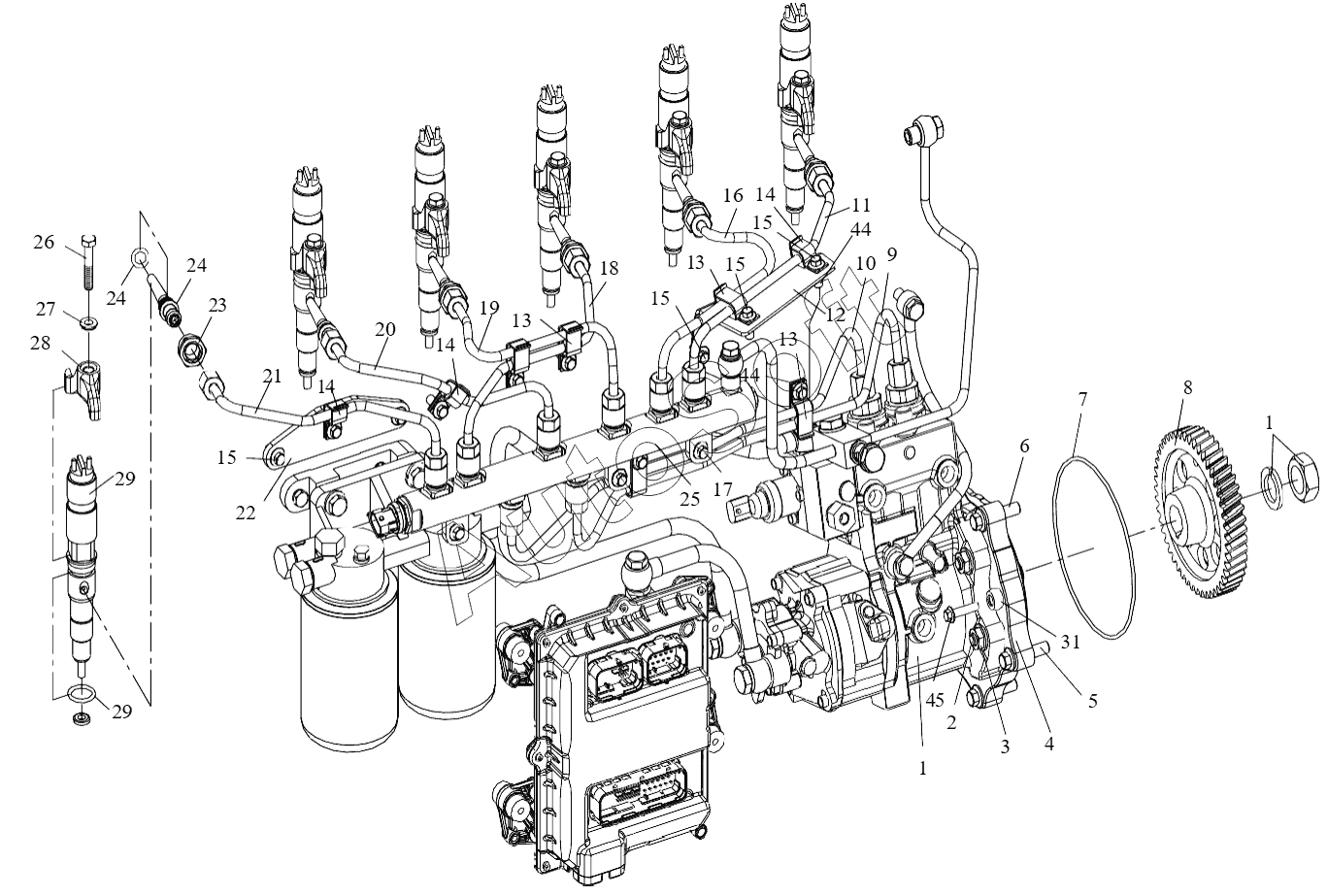

Каталог запасных частей к технике: FAW CA-3250-P66K2L1BT1E4Z (2018). Система топливоподачи I
22
15
15
15
15
16
16
17
18
18
19
19
20
20
21
21
22
14
14
14
23
24
24
24
24
25
25
26
26
27
27
28
28
29
29
29
29
8
1
1
Пружинная шайба
Пружинная шайба
Шестигранная гайка
Шестигранная гайка
П0лый б0лт
П0лый б0лт
П0лый б0лт
П0лый б0лт
2
3
4
4
5
6
7
7
1
1
8
9
9
10
10
11
11
12
12
13
13
13
13
13
13
14
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| П0лый б0лт | П***т | Полый болт впускного/перепускного канала топливоподкачивающего насоса | |
| П0лый б0лт | П***т | Полый болт впускного канала топливного насоса | |
| Пружинная шайба | П***а | Пружинная шайба крепления приводной шестерни | |
| Шестигранная гайка | Ш***а | Шестигранная гайка крепления приводной шестерни | |
| 1 | 1***Е | Топливный насос в сборе | |
| 1 | 1***0 | Комплект топливного насоса высокого давления | |
| 2 | C***5 | Шпилька | |
| 3 | C***0 | Гайка | |
| 4 | 1***D | Соединительный фланец | |
| 4 | 1***0 | Соединительный фланец | |
| 5 | Q***5 | Болт | |
| 6 | Q***0 | Болт | |
| 7 | 1***D | О-образное кольцо - перекрышка PTO | |
| 7 | C***B | О-образное резиновое кольцо для гидравлической | |
| 8 | 1***D | Передаточная шестерня топливного насоса | |
| 8 | 1***0 | Передаточная шестерня топливного насоса | |
| 9 | 1***Е | Топливопровод высокого давления в сборе II | |
| 9 | 1***0 | Топливопровод высокого давления в сборе II | |
| 10 | 1***Е | Топливопровод высокого давления в сборе I | |
| 10 | 1***0 | Топливопровод высокого давления в сборе I | |
| 11 | 1***Е | Маслопровод высокого давления 6 -ого цилиндра в сборе | |
| 11 | 1***0 | Маслопровод высокого давления 6 -ого цилиндра в сборе | |
| 12 | 1***D | Крепежная стойка II - масляная труба высокого давления | |
| 12 | 1***0 | Крепежная стойка II - масляная труба высокого давления | |
| 13 | 1***0 | Хомут крепления топливопровода высокого давления в сборе II | |
| 13 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 14 | 1***D | Трубодержатель трубки высокого давления в сборе I | |
| 14 | 1***0 | Хомут крепления топливопровода высокого давления в сборе I | |
| 15 | Q***6 | Болт | |
| 16 | 1***Е | Маслопровод высокого давления 5 -ого цилиндра в сборе | |
| 16 | 1***0 | Маслопровод высокого давления 5 -ого цилиндра в сборе | |
| 17 | Q***0 | Болт | |
| 18 | 1***Е | Маслопровод высокого давления 4 -ого цилиндра в сборе | |
| 18 | 1***0 | Маслопровод высокого давления 4 -ого цилиндра в сборе | |
| 19 | 1***Е | Маслопровод высокого давления 3 -ого цилиндра в сборе | |
| 19 | 1***0 | Маслопровод высокого давления 3 -ого цилиндра в сборе | |
| 20 | 1***Е | Маслопровод высокого давления 2 -ого цилиндра в сборе | |
| 20 | 1***0 | Маслопровод высокого давления 2 -ого цилиндра в сборе | |
| 21 | 1***Е | Маслопровод высокого давления 1 -ого цилиндра в сборе | |
| 21 | 1***0 | Маслопровод высокого давления 1 -ого цилиндра в сборе | |
| 22 | 1***D | Крепежная стойка I - труба высокого давления | |
| 22 | 1***0 | Крепежная стойка I - труба высокого давления | |
| 23 | 1***D | Промежуточная гайка штуцера трубки высокого давления | |
| 24 | 1***D | Соединительная втулка трубки высокого давления в сборе | |
| 24 | 1***0 | Штуцер топливопровода высокого давления в сборе | |
| 25 | 1***Е | Топливная рампа высокого давления в сборе | |
| 25 | 1***0 | Топливная рампа высокого давления в сборе | |
| 26 | 1***D | Болт нажимной пластины форсунки | |
| 26 | 1***D | Болт прижимной планки форсунки | |
| 27 | G***8 | Сферическая шайба | |
| 27 | G***8 | Сферическая шайба | |
| 28 | 1***D | Прижимная планка форсунки | |
| 28 | 1***0 | Зажимная пластинка распылителя | |
| 29 | 1***Е | Маслораспылитель в сборе | |
| 29 | 1***0 | Маслораспылитель в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
